ACTIVE
BYPASS
Slide the Timer off the Docking Port
SENSOR
COM
PUMP

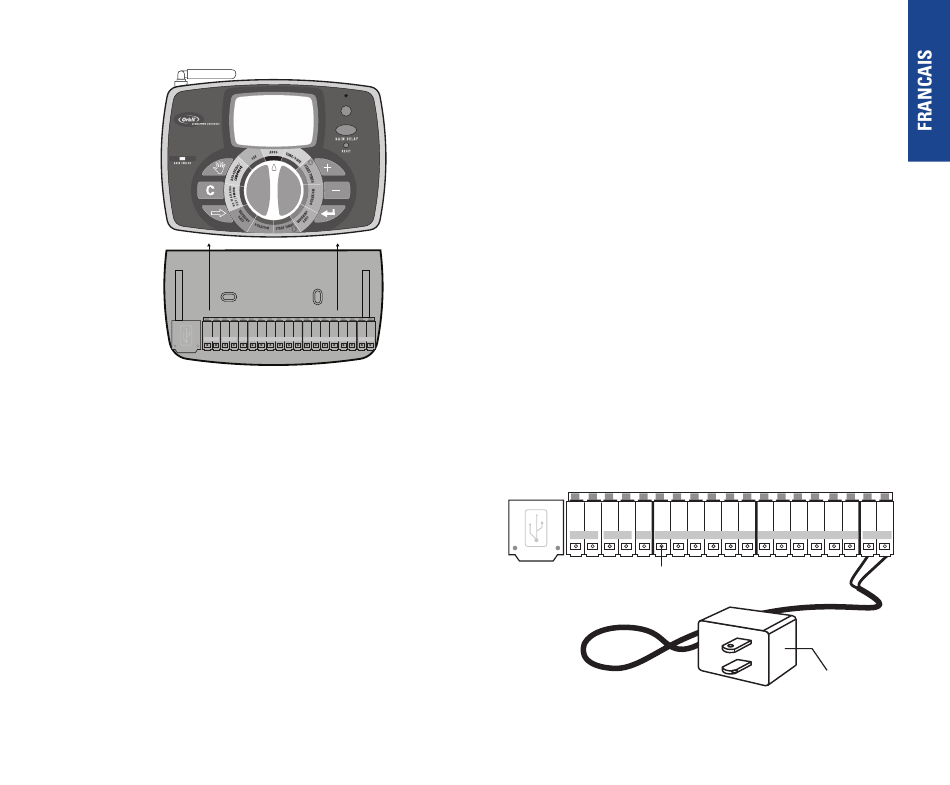

Illustration 3: Installer le support de fixation
• Éviter l'exposition directe à la lumière du soleil.
• Accès aux câbles.
2. Montage
• Faites glisser le programmateur pour l'enlever de son
support (Voir illustration 3).
• En utilisant le schéma de montage (inclus) marquez les
emplacements des vis sur le mur. Forez les trous des vis
dans le mur. (Si nécessaire utilisez des chevilles dans le
plâtre ou la maçonnerie).
• Placez le support contre le mur, en alignant les deux trous
du support sur les deux trous situés dans le mur.
RF SYNC
1
2
3
4
5
6
7
8
9
10
11
12
24 VAC
• Vissez deux vis N° 8 (incluses) dans les deux trous pour
fixer le support.
• Ne placez pas encore le programmateur sur son support.
3. Connexion du transformateur
• Repérez les deux bornes de raccordement marquées
« 24VAC » (voir illustration 4).
• Vérifiez que le transformateur n'est pas branché ; insérez
un des deux câbles d'alimentation (du transformateur)
dans chaque borne, utilisant un tournevis Philips pour
appuyer sur le bouton de la prise, afin d'introduire ou
retirer le câble.
• Branchez le transformateur.
Avertissement: Ne reliez pas deux ou plusieurs programmateurs
d'arrosage ensemble avec un seul transformateur.
SENSOR
COM
PUMP
1
Terminal Button
Illustration 4: Connecter le transformateur
2
3
4
5
6
7
8
9
10
11
12
Transformer
24 VAC
13
