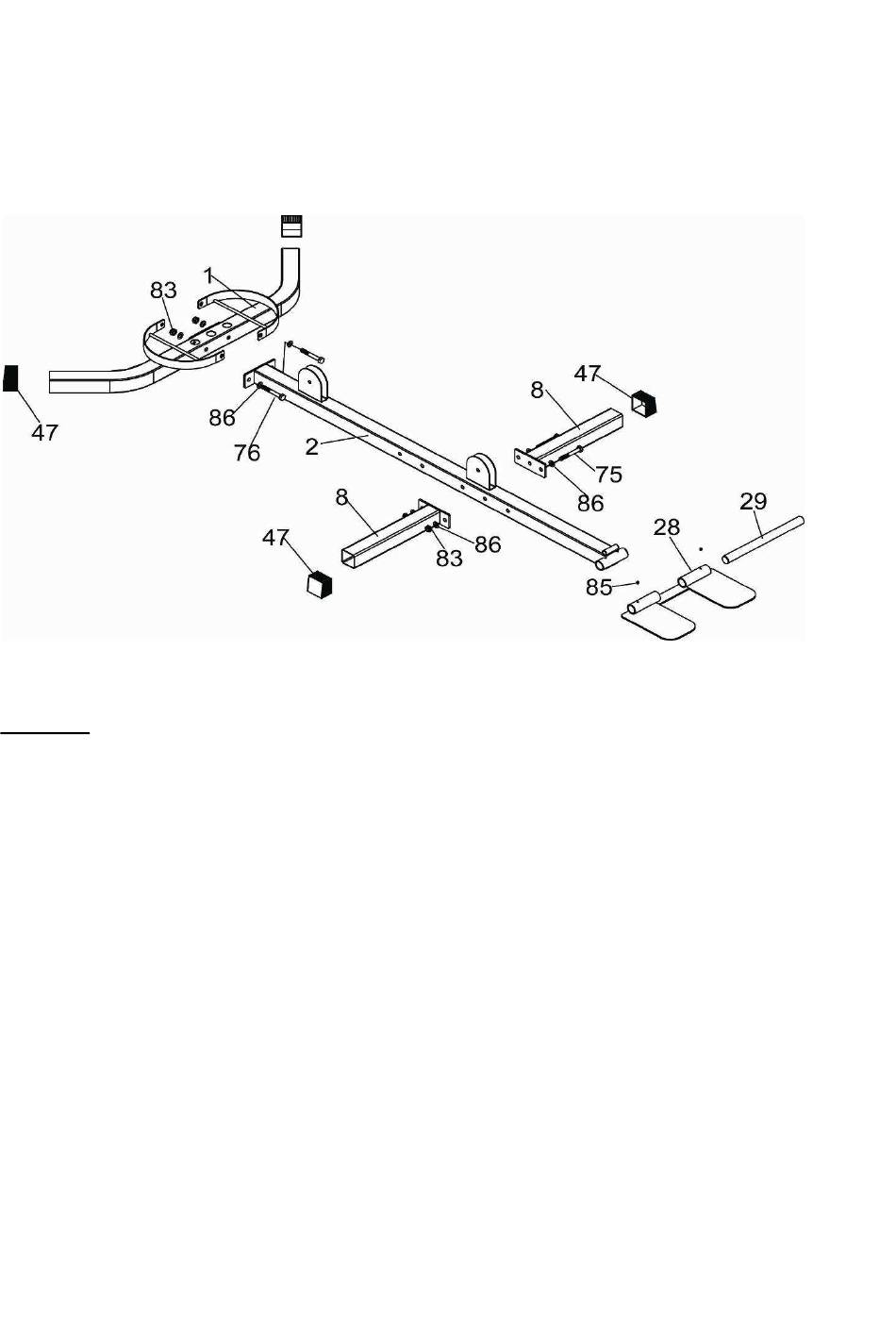

Etape 1:
1. Placez 4 embouts carrés de 50 mm (47) sur la partie arrière du cadre principal (1) et sur la partie
avant du cadre principal (8).
2. Attachez la partie arrière du cadre principal (1) au cadre principal (2), en utilisant des boulons à
tête hexagonale 2*M10*70mm (76), des rondelles 4*M10 (86) et des écrous nylon 2*M10 (83).
3. Attachez deux parties avant du cadre principal (8) au cadre principal (2), en utilisant des boulons
à tête hexagonale 2*M10*75mm (75), des rondelles 4*M10 (86) et des écrous nylon 2*M10 (83).
4 .Attachez le repose-pieds (28) au cadre principal (2), en utilisant le tube fixe du repose-pieds (29)
et des vis 2*M5*5mm (85). (Note: des vis 2*M5*5mm (85) ont été pré-assemblées dans le
repose-pieds (28).)
INSTRUCTIONS POUR L'ASSEMBLAGE
5
