XDMA6370
Connexions Préampli RCA
ARRIÈRE / SUB
(sélectionnable)
AVANT
FRONT
R/SUB
REM OTE IN
Entrée d'interface de volant
(PAC SWI-PS requis)
BLEU Alimentation sur commande
Brancher à l'amplificateur ou à un antenne
motorisée. Isoler le fil si vous ne l'utilisez pas.
NOIR Mise à la terre
Brancher au châssis du véhicule.
ROUGE Accessoire
Brancher au circuit d'alimentation
ou à la source de l'interrupteur 12 volts.
Mémoire
JAUNE
Brancher à la batterie.
Brancher au circuit de la
batterie ou à la source 12 volts.
Avant Droite
Arrière Droite
Gris/Noir (-)
Violet/Noir (-)
Gris (+)
Violet (+)
Avant Gauche
Arrière Gauche
Blanc/Noir (-)
Vert/Noir (-)
Blanc (+)
Vert (+)
INSTALLATION

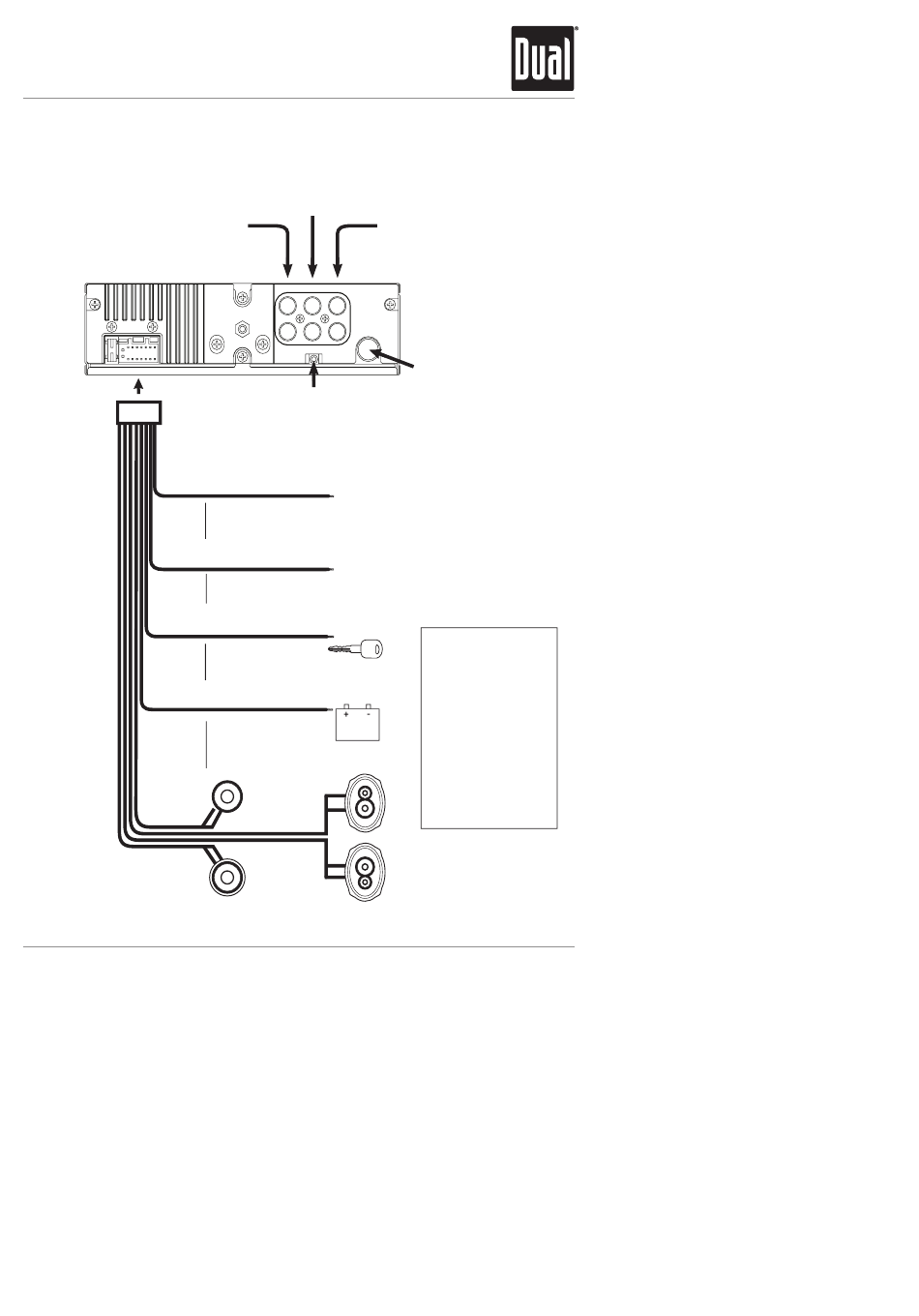

Schéma du filage
ENTRÉE AUXILIAIRE
(arrière)
AUX
L-CH
R-CH
Prise
d'antenne
FUSIBLE
Lorsque que vous
remplacez le fusible
vous en procurer un de
même type et de même
ampérage. L'utilisation d'un
fusible incorrect pourrait
endommager la radio. La
XDMA6370 utiliser un fusible
10 amp. ATM. Le fusible se
trouve près de la prise du
harnais.
3
