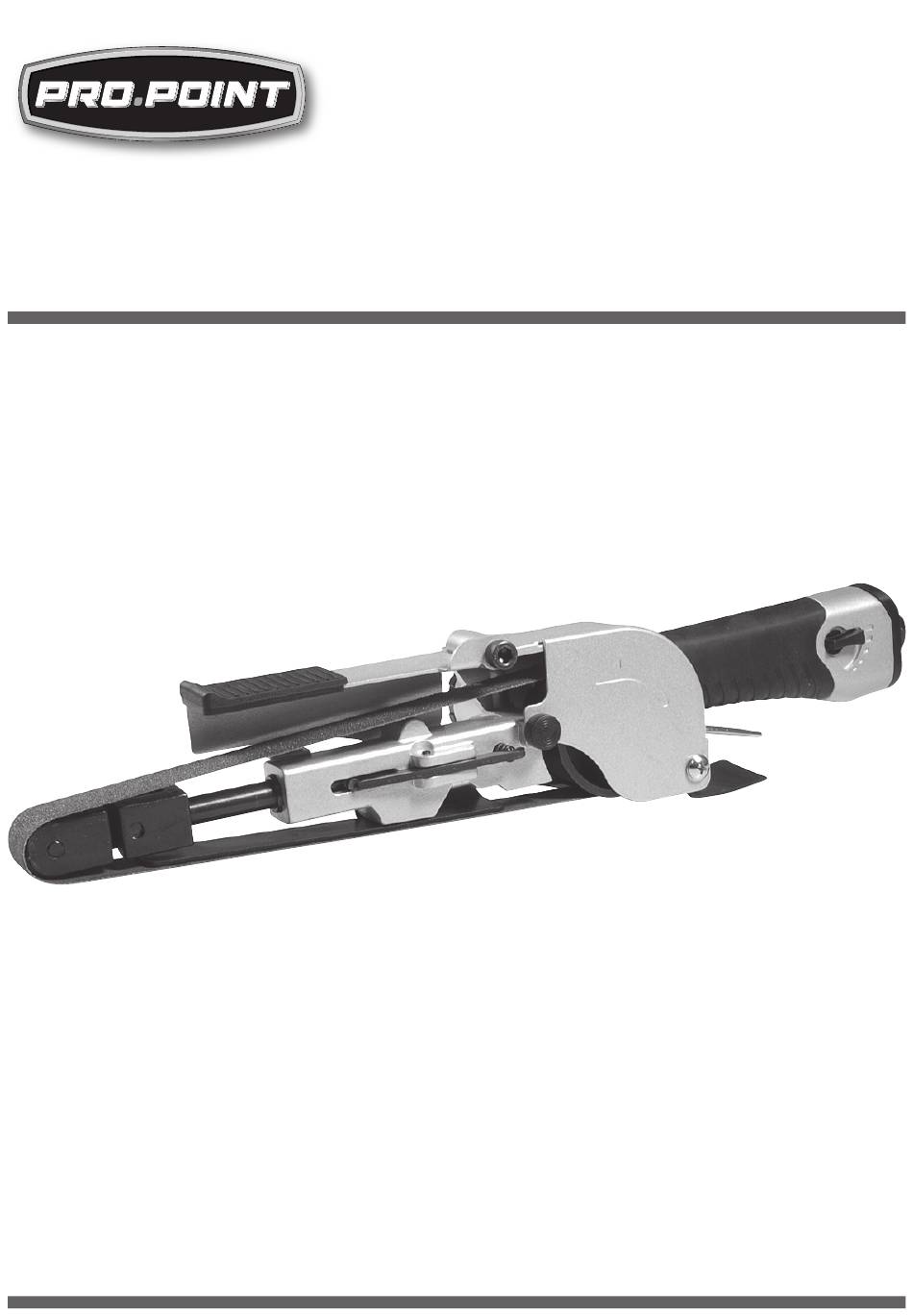

- Page 1 V 3.01 8381659 3/4 in. x 20-1/2 in. Belt Sander User Manual Please read this manual before use.
-
Page 2: Important Safety Precautions
V 3.01 8381659 3/4 in. x 20-1/2 in. Belt Sander SPECIFICATIONS 16,000 RPM No load speed 4 CFM @ 90 PSI Average air consumption 110 PSI Max. air pressure 1/4 in. Air inlet 3/8 in. Min. Hose Size Required 4 CFM... -
Page 3: Personal Safety
8381659 3/4 in. x 20-1/2 in. Belt Sander V 3.01 PERSONAL SAFETY 1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head protection. Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection. Protect your hands with suitable gloves. Wear a full face shield if your work creates metal filings or wood chips. - Page 4 8381659 V 3.01 3/4 in. x 20-1/2 in. Belt Sander AIR TOOL PRECAUTIONS 1. Extended exposure to air tool noise may cause hearing loss. Ear protection gear can reduce or eliminate the noise level. 2. Inspect the tool's airline for cracks, fraying or other faults before each use. Discontinue use if the airline is damaged or hissing is heard from the airline or connectors, while operating the tool.
- Page 5 8381659 3/4 in. x 20-1/2 in. Belt Sander V 3.01 INSTALLING AIR QUICK COUPLER Prepare a standard 1/4 in. NPT male air quick coupler (sold separately) for use with your tool. 1. Wrap the external threads of the male quick coupler with sealant tape.
-
Page 6: Lubrication
8381659 V 3.01 3/4 in. x 20-1/2 in. Belt Sander MAINTENANCE Before making any adjustments or changing any accessory, turn off the tool and unplug it from its air source. 1. Although the sander does not require user maintenance, the sander should be kept clean. - Page 7 8381659 3/4 in. x 20-1/2 in. Belt Sander V 3.01 6. In the event that it becomes necessary to store the tool for an extended period of time (overnight, weekend, etc.), it should receive a generous amount of lubrication at that time.
-
Page 8: Parts Breakdown
8381659 V 3.01 3/4 in. x 20-1/2 in. Belt Sander PARTS BREAKDOWN For technical questions call 1-800-665-8685... -
Page 9: Parts List
8381659 3/4 in. x 20-1/2 in. Belt Sander V 3.01 PARTS LIST No. Description Qty. No. Description Qty. Idle Pulley Ball Bearing (6000ZZ) Washer Front End Plate Ball Bearing (686zz) Spacer Idle Pulley Screw(M6x16) Rotor Tension Bar Parallel Key Both Ends Round 4x4x9.5... -
Page 11: Ponceuse À Courroie
V 3,01 8381659 Ponceuse à courroie 3/4 x 20 1/2 po Manuel d'utilisateur Veuillez lire ce manuel avant d'utiliser cet outil. -
Page 12: Fiche Technique
V 3,01 8381659 Ponceuse à courroie 3/4 x 20 1/2 po FICHE TECHNIQUE Vitesse à vide 16 000 TPM Consommation d’air moyenne 4 pi cube/min à 90 lb/po carré Maximum Pression d’air 110 lb/po carré Entrée d’air 1/4 po Consommation d’air moyenne 4 pi /min à... -
Page 13: Aire De Travail
8381659 Ponceuse à courroie 3/4 x 20 1/2 po V 3,01 AIRE DE TRAVAIL 1. Gardez votre aire de travail propre et bien éclairée. Les endroits encombrés et sombres sont une invitation aux accidents. 2. Travaillez dans un environnement de travail sécuritaire. N’utilisez pas les machines ou les outils pneumatiques dans des endroits humides ou mouillés. -
Page 14: Précautions Relatives Aux Vibrations
V 3,01 Ponceuse à courroie 3/4 x 20 1/2 po 8381659 PRÉCAUTIONS RELATIVES AUX VIBRATIONS Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures temporaires ou permanentes, surtout aux mains, aux bras et aux épaules. -
Page 15: Utilisation Et Entretien De L'outil
8381659 Ponceuse à courroie 3/4 x 20 1/2 po V 3,01 UTILISATION ET ENTRETIEN DE L’OUTIL 1. Utilisez le bon outil pour effectuer le travail. N’utilisez pas de petit outil ou de petit accessoire pour effectuer le travail d’un outil industriel plus gros. L’outil offrira une performance et une sécurité... -
Page 16: Déballage
V 3,01 Ponceuse à courroie 3/4 x 20 1/2 po 8381659 DÉBALLAGE 1. Retirez soigneusement les pièces et les accessoires de la boîte. 2. Assurez-vous que tous les articles figurant sur les listes de pièces sont inclus. 3. Examinez soigneusement les pièces pour vous assurer que l’outil n’a pas été endommagé... -
Page 17: Entretien
8381659 Ponceuse à courroie 3/4 x 20 1/2 po V 3,01 ENTRETIEN Avant de faire tout ajustement ou de changer un accessoire, éteignez l’outil et débranchez-le de sa source d’air. 1. Bien que la ponceuse n’exige aucun entretien de la part de l’utilisateur, il faut toutefois la garder bien propre. -
Page 18: Lubrification
V 3,01 Ponceuse à courroie 3/4 x 20 1/2 po 8381659 LUBRIFICATION 1. Afin de prévenir la corrosion de leurs pièces internes durant le transport et l’entreposage, tous les outils pneumatiques sont empaquetés dans une graisse. Nous vous conseillons d’enlever cette graisse pour optimiser le rendement de votre nouvel outil pneumatique. -
Page 19: Guide De Dépannage
8381659 Ponceuse à courroie 3/4 x 20 1/2 po V 3,01 GUIDE DE DÉPANNAGE Problème(s) Cause(s) possible(s) Solution(s) proposée(s) L’outil fonctionne à vitesse Les pièces du moteur Demandez à un technicien qualifié normale mais perd de la sont usées. de remplacer les pièces usées. -
Page 20: Répartition Des Pieces
V 3,01 Ponceuse à courroie 3/4 x 20 1/2 po 8381659 RÉPARTITION DES PIECES En cas de questions techniques, appelez le 1-800-665-8685... -
Page 21: Liste Des Pièces
8381659 Ponceuse à courroie 3/4 x 20 1/2 po V 3,01 LISTE DES PIÈCES Description Qté Description Qté Poulie folle Roulement à billes (6000ZZ) Rondelle Plaque d’extrémité avant Roulement à billes (686zz) Entretoise Vis de poulie folle (M6 x 16)
