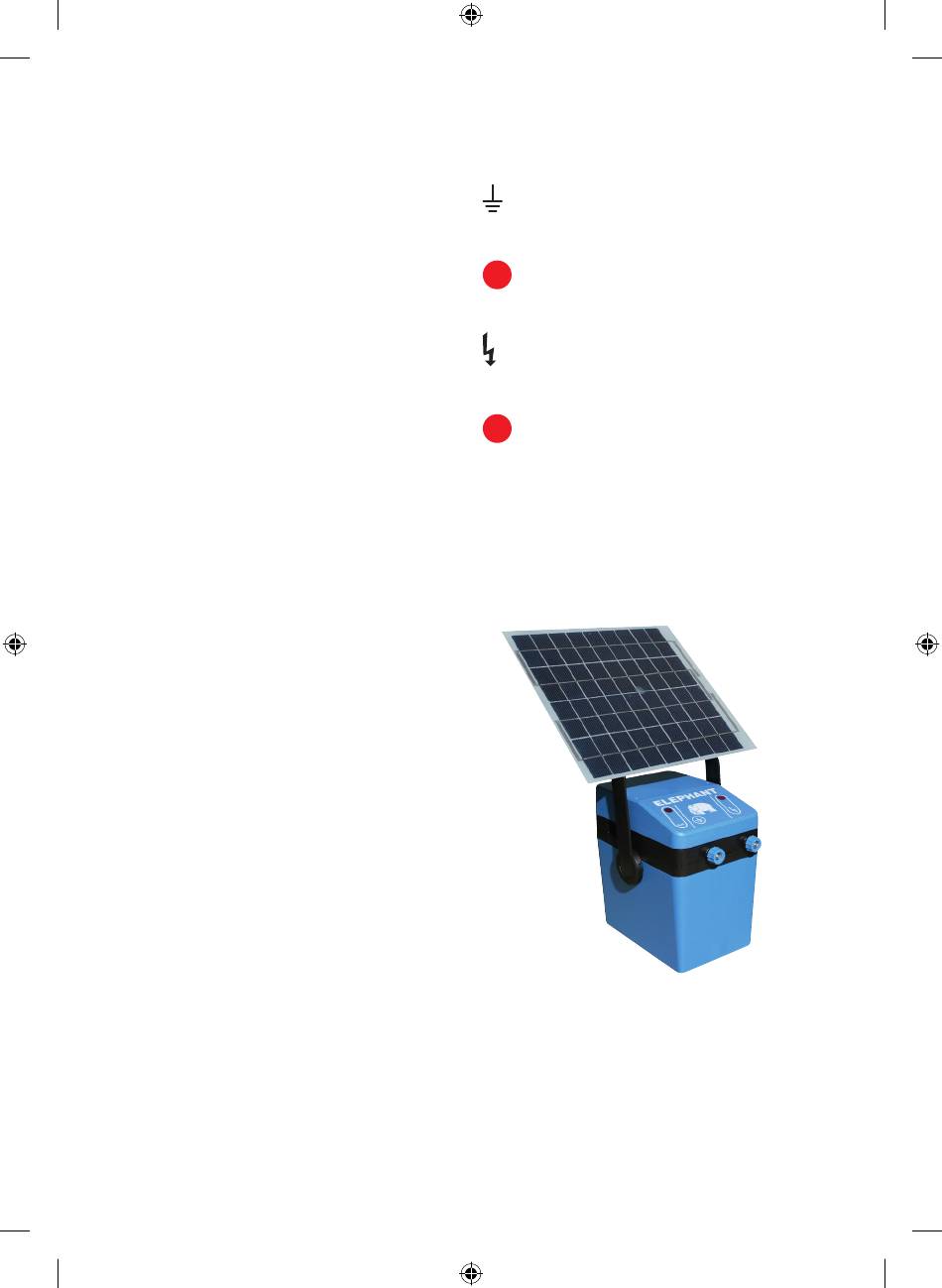

Installatie Solar Systeem voor P1/P3/P6
Het Solar Systeem bestaat uit een 6 Watt
zonnepaneel, een 12V/6Ah accu en het
benodigd aansluitmateriaal.
Controleer of het apparaat UIT (OFF) staat.
Forceer de handgreep naar de clipsluiting,
om het bovendeksel te verwijderen en
plaats de accu in de box in de daarvoor
voorziene positie. Trek de kabel van het
zonnepaneel door een van de luchtgaten
in de bodem van de box naar de accu en
verbind deze met de accu. Blauw is "–" en
rood is "+".
Bij de P3: gebruik "+Max".
Monteer vervolgens het zonnepaneel met
behulp van de bevestigingsbeugel en
bevestigingsmateriaal aan de handgreep
van het apparaat.
Plaats het geheel buiten met het
zonnepaneel gericht op het zuiden.
Verbind het apparaat met de aarding en
de afrastering.
Belangrijk! Voordat u het apparaat in
werking zet, adviseren wij u een aantal
dagen de accu door het zonnepaneel te
laten opladen.
Zet nu het apparaat AAN (ON). Onder
normale omstandigheden zal het systeem
van maart tot oktober functioneren.
Bij de P3:
Aan het begin en einde van het seizoen
adviseren wij u om controle lampje van de
accu in de gaten te houden. Als er meer
dan 3 seconden tussen het oplichten zit
dan is de intensiteit van de zon te gering.
OPGELET! Ook wanneer het apparaat
niet in gebruik is, zorg er dan voor dat het
zonnepaneel altijd in het daglicht staat.
Buiten gebruik altijd de schakelaar op UIT
(OFF) zetten.
700034012_9V_P1E-P3-P6S_A5.indd 13
ON/OFF schakelaar (AAN/UIT)
Om het apparaat aan en uit te schakelen.
Aardingsclip
Verbind de zwarte draad met de
aardingsclip.
Lampje rechts
Knippert wanneer het voltage hoger is dan
2000 Volts.
Afrasteringsclip
Verbind de rode draad tussen deze
afrasteringsclip en de afrasteringsdraad.
Lampje links
(Speciaal voor P3 en P6)
Geeft aan wat het batterij/accu niveau
is. Knippert het lampje snel dan zit de
batterij vol genoeg. Knippert het lampje
langzamer dan neemt de batterij af.
Onder de 6V dan houdt het lampje op met
knipperen en moet de batterij vervangen/
accu opgeladen worden.
Het Solar Systeem kan worden aangesloten
op een 6, 9, 12V batterij en/of accu.
