Montage du détecteur
Pour monter le détecteur à l'aide d'un support plafond, consultez les instructions d'installation du support BR-1, BR-2, ou BR-3. Notez que vous pouvez
aussi monter l'appareil sans support.
1. Fixer le segment détachable au mur.
Attention ! Le GB-502 PG2 est doté d'un commutateur d'autoprotection sous la carte à circuits imprimés. Tant que la carte à circuits imprimée
est fermement enclenchée dans le socle, le commutateur appuie contre le segment détachable fixé de manière lâche au socle . Assurez-vous de
fixer le segment détachable au mur à l'aide de la vis C. Si le détecteur est retiré de force du mur, ce segment se détache de la base et le com-
mutateur d'autoprotection s'ouvre !
2. Repositionnez le capot sur le socle et fixez-le avec la vis.

Enregistrement de l'appareil

Consultez le Guide de l'installateur de la centrale PowerMaster et appliquez la procédure indiquée pour l'option "02:ZONES/APPAREILS" du Menu
Installateur.
1. Allez dans le menu Installateur et sélectionnez "02:ZONES/APPAREILS".
02.ZONES/APPAREILS ð
2. Sélectionnez l'option "AJOUT.NOUV.PERIF".
AJOUT NOUV PERIF ð
3. Enregistrez l'appareil ou saisissez son identifiant.
ENREGIS.MAINT ou
ENTR NO ID: XXX-XXXXð
4. Sélectionnez le Numéro de zone voulu.
Z04:Bris de glace
No. ID 160-XXXX ð(avec centrales PowerG V.19.1 et moins)
No. ID 161-XXXX ð(avec centrales PowerG V.19.2 et plus)
5. Configurez les paramètres d'emplacement et le type de zone.
Z06.EMPLACEMENT
Z06.TYPE.D.ZONE
ð Signifie faire défiler wwet sélectionner OK.
D-306215 GB-502 PG2 Instructions d'installation
A. Trous de montage
B. Segment détachable de la base
C. Vis de fixation

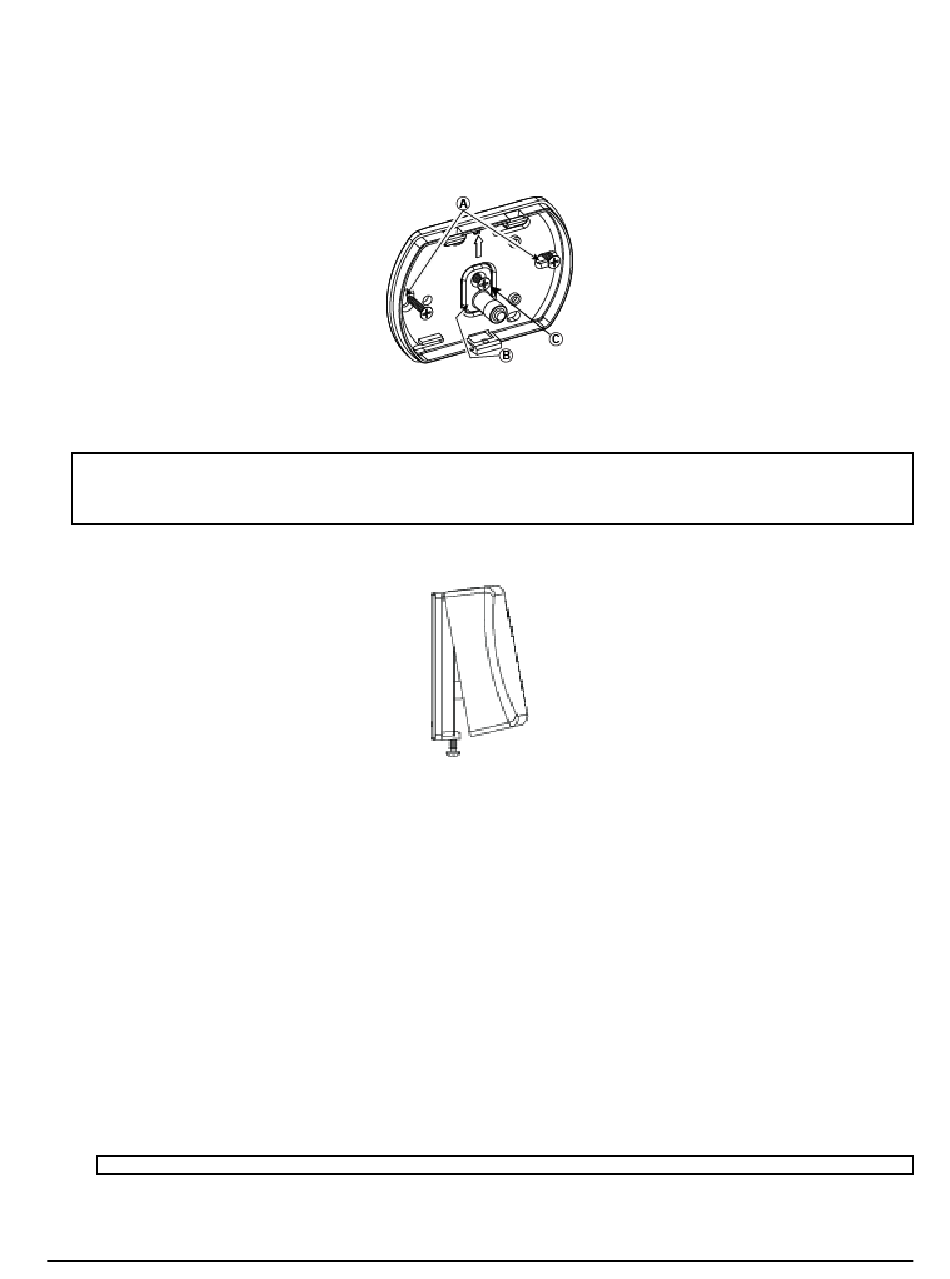

Figure 6. Vue interne du GB-502 PG2
Figure 7. Fermeture du capot
