FON CTIONN E ME NT
D U RA N GE EXT EN D E R
Le Range Extender fonctionne comme un chargeur portable de la batterie interne qui
charge la batterie principale tant qu'il est allumé. Son fonctionnement est différent des
autres systèmes, car avec le X35 d'Ebikemotion, le moteur est exclusivement alimenté
par la batterie principale et cette dernière est chargée par le Range Extender, qu'il y ait
une demande d'énergie du moteur à la batterie principale ou pas (vitesse supérieure à
25 km/h, pas de pédalage ou le vélo ne se déplace pas).
Le Range Extender fournit de la charge à la batterie principale selon un débit de dé-
charge de 2 A, alors que le moteur peut demander du courant jusqu'à 9 A. Par consé-
quent, le Range Extender ne peut pas à lui seul fournir le courant suffisant au moteur, la
batterie principale fournissant toute l'alimentation nécessaire.
Si la batterie principale est déchargée et le Range Extender raccordé et allumé, il faut
attendre que ce dernier ait suffisamment chargé la batterie principale pour que le sys-
tème puisse fournir une assistance électrique. Il est donc recommandé que si l'on utilise
le Range Extender, ce dernier soit raccordé en permanence à la batterie principale à
travers le port de charge, pour garantir le chargement de cette dernière pendant l'utili-
sation et disposer d'une autonomie maximale. En cas d'utilisation intensive du système
dans des situations extrêmes et en mode d'assistance maximale pendant de très lon-
gues périodes, la batterie risque de se décharger totalement, à une vitesse supérieure à
celle à laquelle le Range Extender est capable de la charger. Dans ce cas, il faut attendre
que la batterie principale atteigne un niveau de charge suffisant grâce au Range Exten-
der pour pouvoir continuer à rouler avec une assistance électrique.
Le Range Extender joue le rôle de chargeur de la batterie principal, il est donc compa-
tible avec toutes les versions du système X35 d'Ebikemotion.
MODE D'EM PLOI RA NG E EXT END ER
DÉMARRAGE ET ARRÊT
DU RANGE EXTENDER
Après le raccordement du Range Extender au port de charge du vélo, enfoncez le bouton Iwoc
One, dans la partie supérieure de l'appareil, pour le démarrer. Le voyant du bouton devient
blanc. Pour éteindre le Range Extender, maintenez enfoncé le bouton Iwoc One pendant 2 à
3 secondes.
Après avoir démarré le Range Extender avec l'unité raccordée au vélo, le bouton Iwoc One sur
le tube supérieur du vélo se met à clignoter en affichant en permanence le code couleur corres-
pondant au niveau de charge actuel de la batterie principale, de la même manière que lorsque
le chargeur est raccordé au port de charge. Le vélo fournit alors une assistance normale et il est
possible de changer les modes d'assistance de la même façon que si le Range Extender n'était
pas raccordé.
Pour garantir une autonomie maximale continue, veillez à démarrer le Range Extender en même
temps que le vélo, afin qu'il commence à charger la batterie principale immédiatement.
Le Range Extender commence à charger une fois que la batterie interne est à 85% de la charge
ou au- dessous. Si le Range Extender est connecté à une batterie interne complètement chargée
et que le Range Extender est activée ; après quelques minutes, sans fournir de charge, il se met-
tra automatiquement hors tension. Lorsque le niveau de charge de la batterie principale tombe
en dessous de 85%, il sera nécessaire de mettre en marche le Range Extender par une pression
sur le bouton pour démarrer la charge de la batterie principale.

C HA RG E M E N T D U RA NG E EXT E N D E R

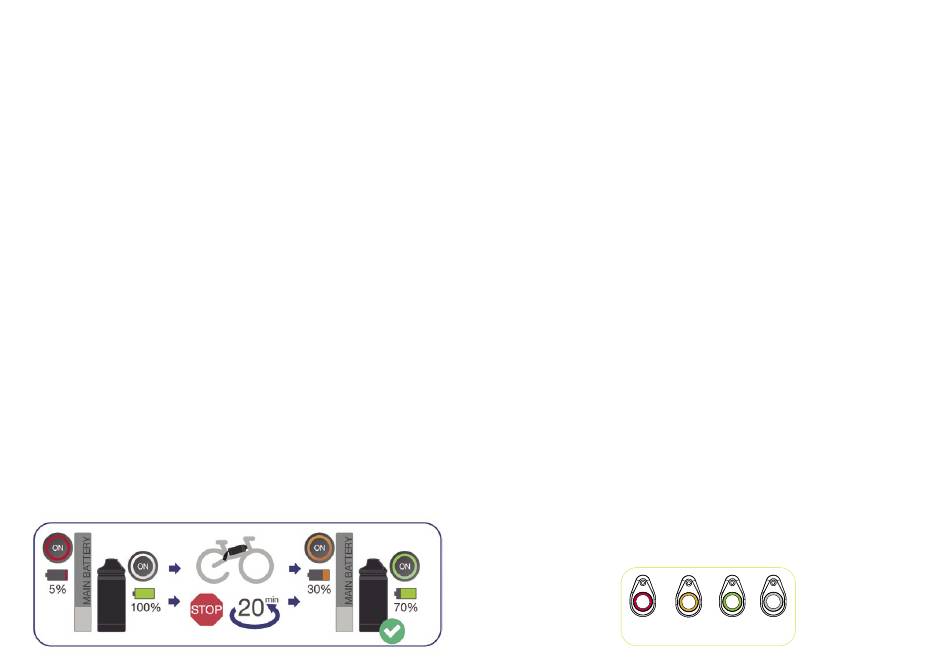

Lorsqu'il n'est pas raccordé au vélo, le Range Extender peut être chargé de façon séparée. Branchez
le chargeur X35 sur le port de charge de la partie supérieure de l'appareil Les niveaux de charge du
Range Extender s'affichent avec le même code de couleurs que la batterie principale :
Blanc : 100 %-75 % / Vert : 74 %-50 % / Orange : 49 %-25 % / Rouge : 24 %-1 %
L'appareil peut également se charger pendant qu'il est raccordé à la batterie principale. Branchez
le chargeur sur le point de charge du Range Extender, avec le câble de ce dernier relié au point de
charge du vélo. Les deux batteries seront chargées en même temps.
Le niveau de charge du Range Extender peut également être visualisé dans l'application d'Ebike-
motion pour smartphone. L'affichage de la charge dans l'application peut varier en fonction de la
version du système X35 auquel on raccorde le Range Extender.
