2 VÉriFier L'UTiLiSaTioN
DL 2-35e
Pour contrôle de la surpression, de la dépression et
de la pression différentielle pour air, fumées ou autres
gaz non agressifs.
Cette fonction n'est garantie que pour les limites
indiquées, voir page 5 (8 Caractéristiques tech-
niques). Toute autre utilisation est considérée comme
non conforme.
2.1 Code de type DL 2–35e
DL
2
Gamme de réglage 20-200 Pa
4
Gamme de réglage 50-400 Pa
14
Gamme de réglage 300–1400 Pa
35
Gamme de réglage 300–1400 Pa
e
Avec raccord à flexible, vis de réglage
H
Gamme de températures -40 – +110 °C
G
-1
Racc. élect. avec connecteurs plats AMP
W
DL 2E : point de consigne 20–30 Pa en cas de position
de montage à l'envers.
Plage de réglage : DL 2EH = 45–200 Pa, DL 4EH =
70–400 Pa.
2.2 Code de type DL 2–35eT
DL
2
Gamme de réglage 0,12–0,8 "WC
4
Gamme de réglage 0,2–1,6 "WC
14
Gamme de réglage 1,2–5,6 "WC
35
Gamme de réglage 4,8–14 "WC
e
Avec raccord à flexible, vis de réglage
T
G
Avec contacts or pour les tensions
-1
Racc. élect. avec connecteurs plats AMP
DL 2 : point de consigne 0,08–0,12 po CE en cas de
position de montage à l'envers.

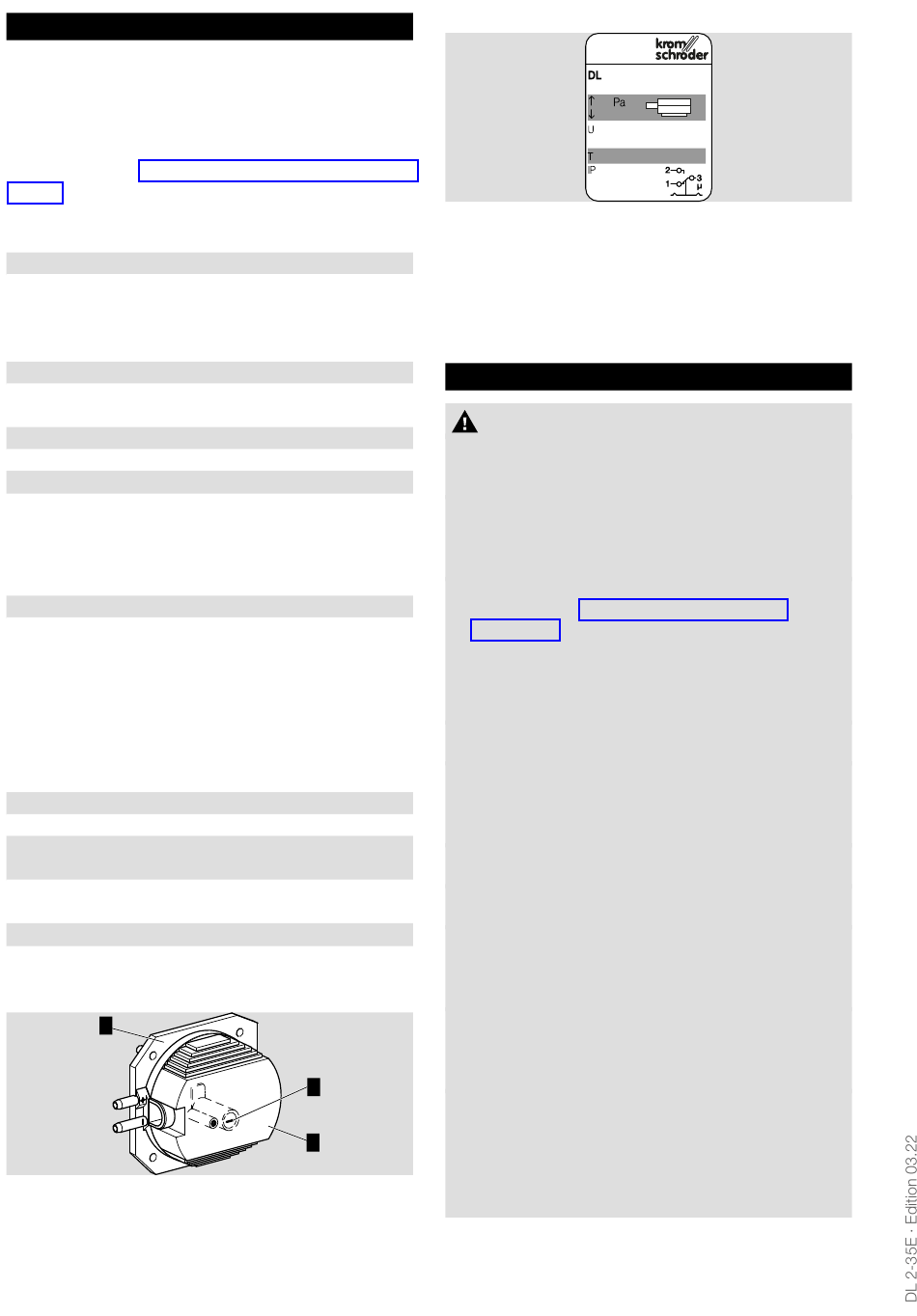

2.3 Désignation des pièces
2
1
Couvercle
2
Corps
3
Vis de réglage
Pressostat pour air
(-40 – +230 °F)
Avec contacts or
Équerre de fixation (en Z)
Pressostat pour air
(20–200 Pa)
(50–400 Pa)
(300–1400 Pa)
(1200–3500 Pa)
Produit T
12–250 V
(homologué UR)
3
1
2.4 Plaque signalétique
➔ Pression amont maxi. p
tien, tension secteur, pression de commutation,
température ambiante et type de protection : voir
la plaque signalétique.
➔ Position de montage : voir pression de commuta-
tion (Pa) sur plaque signalétique.
3 moNTaGe
aTTeNTioN
Afin que l'appareil ne subisse pas de dommages
lors du montage et durant le service, il y a lieu de
tenir compte des dispositions suivantes :
– Une chute de l'appareil risque de l'endommager
irrémédiablement. Si cela se produit, remplacer
l'appareil complet ainsi que les modules
associés avant toute utilisation.
– Respecter la température maximale ambiante et
du fluide, voir page 5 (8 Caractéristiques
techniques). Faute de quoi, des risques de
givrage en cas de températures négatives, de
décalage du point de commutation ou de
corrosion de l'appareil seraient à craindre,
susceptibles d'entraîner un dysfonctionnement.
– La condensation ne doit pas pénétrer dans
l'appareil.
– Protéger les raccordements contre la pénétra-
tion d'impuretés ou d'humidité provenant du
fluide à mesurer ou de l'air ambiant. Installer un
filtre si nécessaire.
– Éviter les impulsions trop fortes au niveau de
l'appareil.
– En cas de fortes fluctuations de pression,
installer une buse d'amortissement.
– Lorsque la surface est inégale, fixer le pressos-
tat sur la plaque de montage ou sur la gaine
d'air en utilisant seulement deux vis du même
côté afin d'éviter des déformations.
– Les vapeurs contenant de la silicone peuvent
perturber les contacts. En cas d'utilisation de
tuyaux en silicone, n'utiliser que des tuyaux en
silicone qui ont été suffisamment recuits.
– En cas d'humidité élevée de l'air, nous
recommandons d'utiliser un pressostat avec
contacts or pour sa meilleure résistance à la
corrosion. Un contrôle du courant de repos est
recommandé en cas de conditions d'utilisation
difficiles.
➔ Position de montage indifférente ; réglage comme
indiqué sur la plaque signalétique. Dans une autre
position de montage, le point de commutation p
change.
FR-2
= pression de main-
max.
