Traceur à découpe de la gamme S Class™ 2
8. Vérifiez que la toile passe bien sous la traverse. Prenez le grand tube courbé restant et
insérez-le dans l'ourlet arrière de la toile. Placez-le ensuite sur les tubes qui dépassent à
l'arrière des pieds. Vérifiez que les trous soient bien orientés pour permettre le
verrouillage du tube courbé. Emboîtez-le ensuite sur les tubes dépassant des pieds en
poussant la bille d'acier qui sécurisera le tout, jusqu'à ce que celle-ci reprenne sa place.
Le socle monté doit ressembler à la Figure 1-8.
1-8

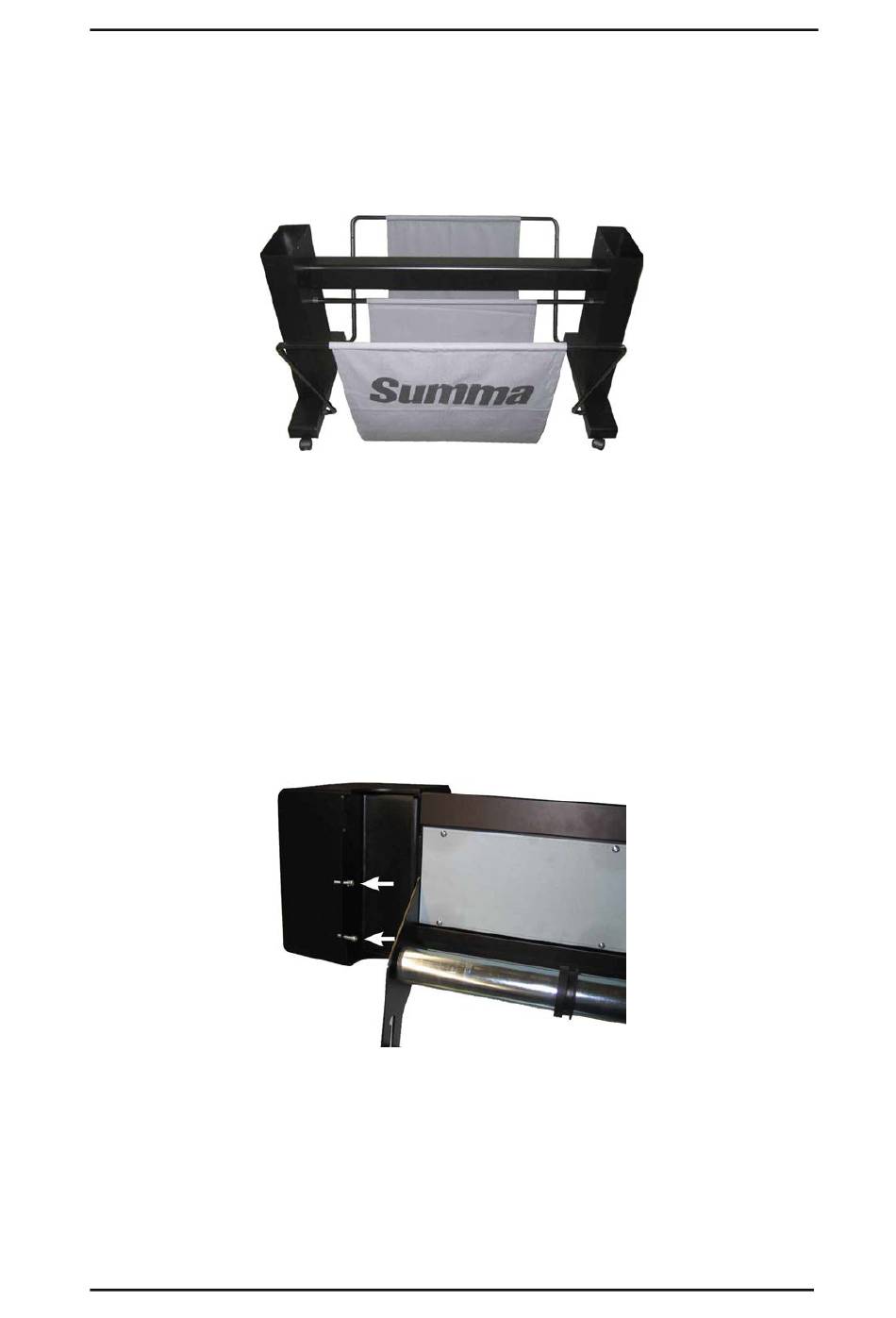

SOCLE ASSEMBLE POUR LES TRACEURS A DECOUPE S CLASS 2
9. Le montant droit possède un trou et une découpe qui servent à faire passer le cordon
d'alimentation et le câble de données. Si vous souhaitez les utiliser, passez les câbles
avant de fixer le traceur à découpe sur son socle.
1.1.3
Montage du traceur à découpe sur le socle
1. Sortez soigneusement le traceur à découpe de sa boîte et placez-le sur sa face arrière
(dépliez tout d'abord le carton du socle, puis placez le traceur à découpe sur ce carton).
Ensuite, insérez deux vis à droite et à gauche puis donnez-les trois tours. Ne mettez pas
de vis à l'avant de l'appareil.
2. Déposez le traceur à découpe sur le socle. Placez les vis à l'avant de chaque côté. Vissez
ensuite les six vis.
3. Libérez la tête de découpe. Relevez les galets pour pouvoir retirer la bande de
protection placée sous ceux-ci lors de l'emballage.
Installation
FIG 1-8
FIG 1-9
1-9
POSITION DES VIS
Manuel de l'Utilisateur
1-4
