Traceur à découpe de la gamme S Class™ 2
1.1.2
Montage du socle
1. Vérifiez que le socle soit complet. Vous devez trouvez dans la boîte du socle les
éléments suivants :
2 montants, gauche et droit
a.
2 pieds, gauche et droit
b.
Traverse
c.
2 Flasques
d.
7 tubes pour le panier
e.
Toile du panier
f.
Sachet avec 4 roues, des vis et d'autres accessoires pour monter le socle
g.
2. Fixez la traverse entre les deux montants avec quatre vis de chaque côté.
3. Retournez le socle et fixez les deux pieds à l'aide de quatre vis par pied. Prenez garde à
la position des pieds (1) de sorte que les trous dans les pieds correspondent aux trous
situés dans les montants (2), et aux quatre passages de vis des pieds qui doivent être
centrés sur chaque montant. Vissez les quatre roulettes.
Installation

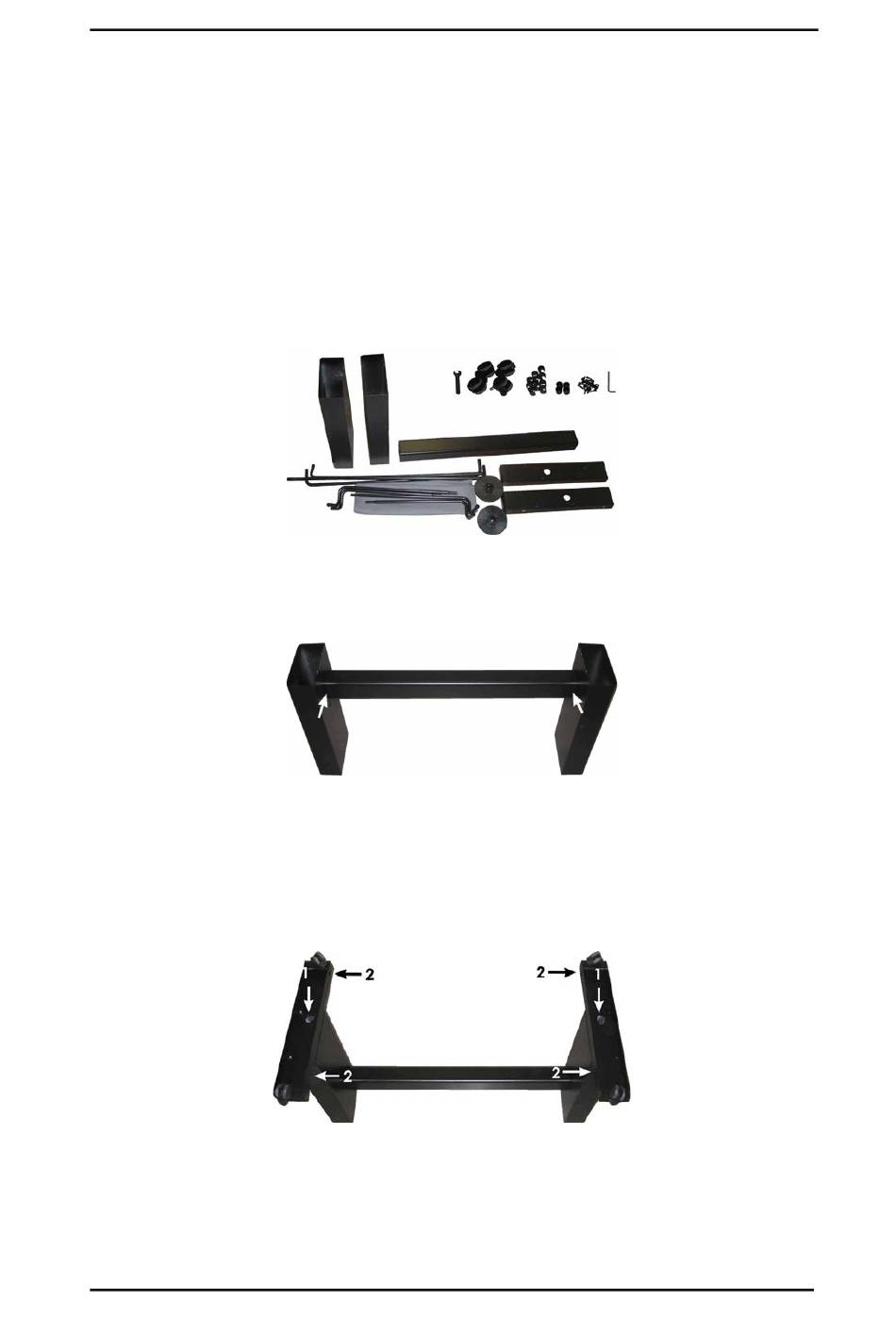

FIG 1-2
1-2
CONTENU DE LA BOITE DU SOCLE
FIG 1-3
1-3
MONTAGE DE LA TRAVERSE
FIG 1-4
1-4
MONTAGE DES PIEDS ET DES ROULETTES
