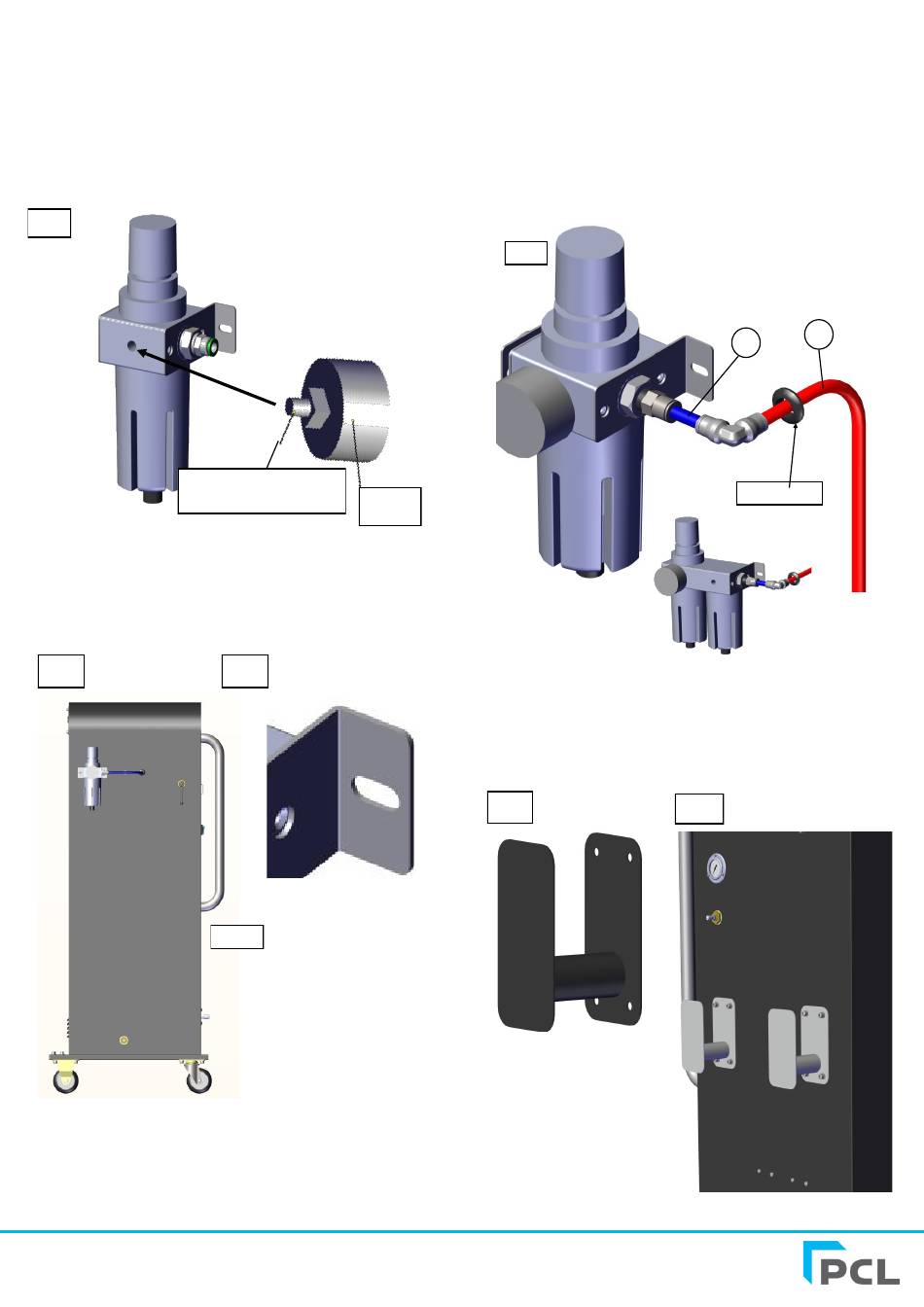

1. Installez l'ensemble filtre-régulateur (ATC12).
Déballez l'ensemble filtre-régulateur ( et la jauge à cadran, et
appliquez une bande PTFE sur les filetages du cadran avant son
vissage dans l'ensemble.
Fig 1
Appliquez à nouveau la
bande PTFE
2. Installation des supports de l'ensemble filtre-régulateur
Repérez les trous sur le côté de l'armoire et montez les supports
dans ceux-ci en utilisant les vis et les rondelles fournies (Fig 2).
Les deux supports fendus sont déjà fixés au préalable sur le filtre
(Fig 3).
Fig 2
Manuel d'utilisation du générateur d'azote NEXUS uniquement
Cadran
Fig 3
Avant
www.pclairtechnology.com
3. Fixation du tuyau pneumatique sur le filtre.
Le tuyau A est fixé à droite de l'ensemble filtre-régulateur via une
fixation pression.
Fig 4
4. Installation des crochets de montage de flexible
Il y a deux crochets de montage (Fig 5) qui doivent être installés
de chaque côté de l'armoire. Les vis et les rondelles sont fournies.
Repérez simplement les trous de fixation sur le côté de l'armoire et
installez (Fig 6).
Fig 5
B
A
Bague
Version N°6
Fig 6
