3.2 Sorties techniques.
L'alimentation possède les sorties signalant la panne ou le sabotage.
FPS – sortie signalant la panne du coupe-circuit (sortie sur LB8/AW A, B).
Lors du fonctionnement correct de l'alimentation la sortie technique FPS est reliée à la masse (GND),
mais en cas de panne d'un des coupe-circuits, la sortie est détachée de la masse - état de haute
impédance, ce qui est signalé aussi par la diode rouge L
TAMPER – sorite signalant l'ouverture de l'alimentation, sortie type contacts sans potentiel indique
que la portière de l'alimentation est fermée: NC, soit ouverte: NO.
4. Entretien et exploitation.
4.1. Surcharge ou court-circuit à la sortie de l'alimentation.
Les sorties de l'alimentation AUX1÷ AUX8 LB8/AW (A, B) sont protégées contre le court-circuit par les
coupe-circuits à fusible (cartouches) ou par les coupe-circuits PTC. Si c'est le coupe-circuit à fusible qui a été
choisi pour la protection, alors en cas de panne, il faut le rechanger contre une pièce conforme au pièce originale
de même type. Si, en revanche, la protection a été faite à l'aide de coupe-circuit polymère PTC, alors en cas de
panne, la tension de sortie est débranchée automatiquement, ce qui est signalée par l'extinction de la diode verte.
A ce moment –là, il faut débrancher la charge de la sortie de l'alimentation pour environ 1min.
4.2. Procédure en cas d'activation du OVP de l'alimentation.
En cas d'activation de la protection OVP, la tension de sortie est débranchée automatiquement.
Le rétablissement du fonctionnement n'est possible qu' après avoir débranché l'alimentation du réseau 230V pour
plus de 20 secondes.
4.3. Maintenance.
Tous les travaux d'entretien peuvent être réalisés après avoir débranché l'alimentation du réseau
électrique. L'alimentation n'exige aucun entretien particulier mais en cas d'une forte poussière il est conseillé de la
nettoyer avec de l'air comprimé. En cas de nécessité de rechange du coupe-circuit il faut utiliser des pièces
interchangeables conformes aux pièces originales.
AC (CA) - double nomination; anglaise (AC- alternating current) et française (CA- courant alternatif)
DC (CC) - double nomination; anglaise (DC- direct current) et française (CC- courant continu)
PSDC161220

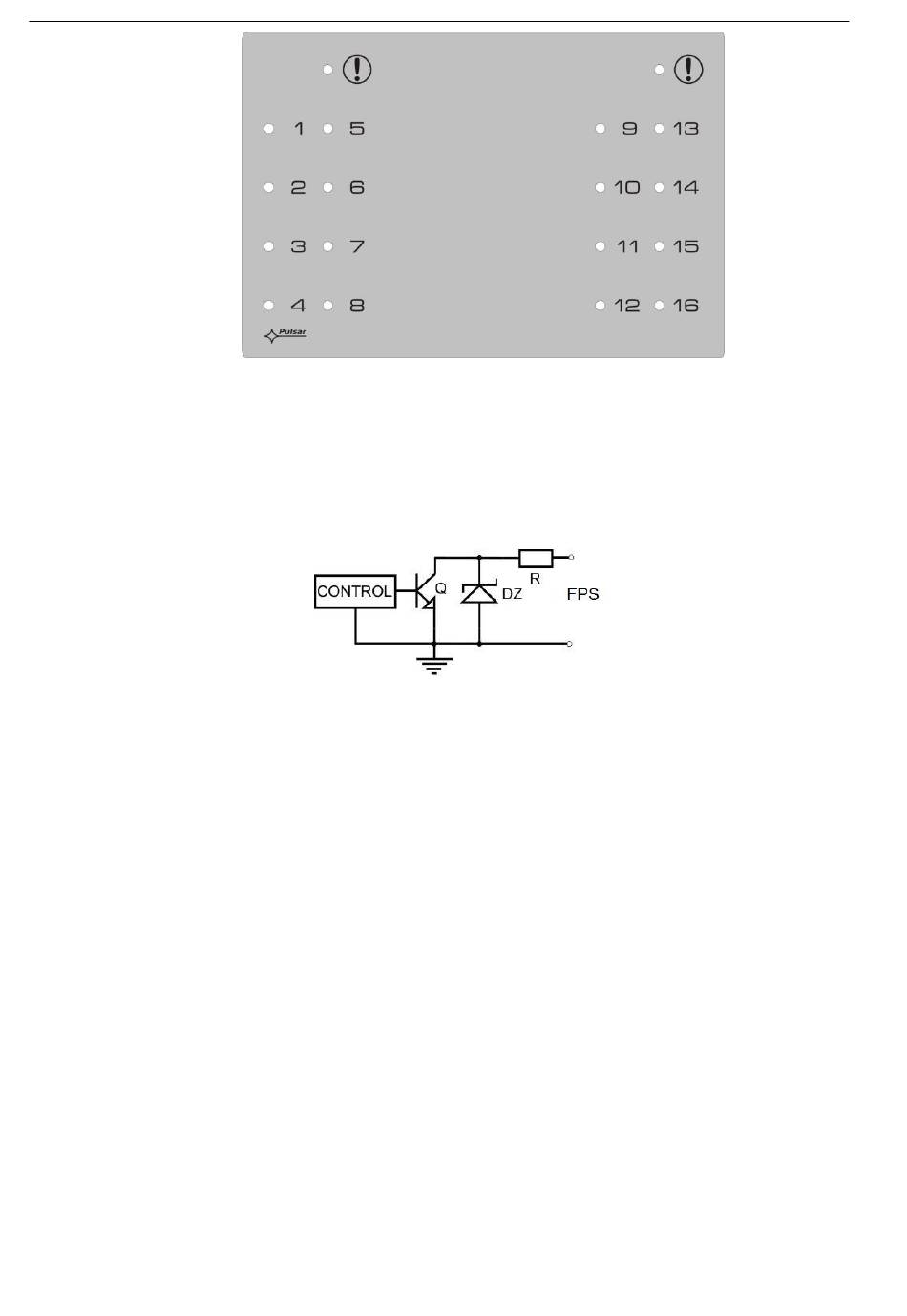

Fig.4. Vue du panneau d'alimentation.
Fig. 5. Schéma électrique des sorties OC.
