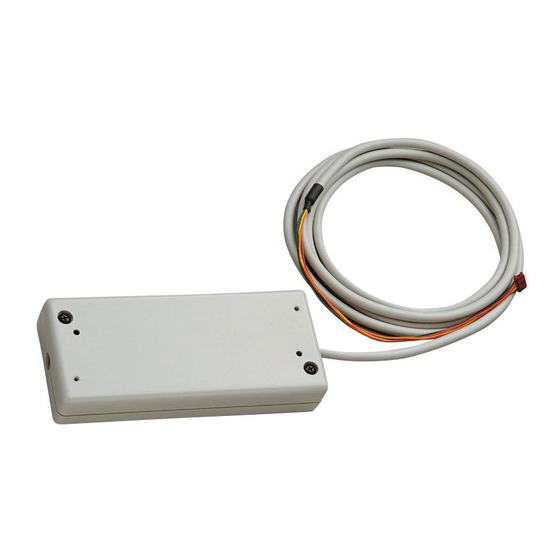

Mitsubishi Electric MAC-397IF-E Manuel D'installation
Masquer les pouces Voir aussi pour MAC-397IF-E:

Publicité

Liens rapides

MA & CONTACT TERMINAL Interface
MAC-397IF-E
Model
Français
[POUR L'INSTALLATEUR]
MANUEL D'INSTALLATION

Publicité

Table des Matières
loading

Sommaire des Matières pour Mitsubishi Electric MAC-397IF-E

  • Page 1 MA & CONTACT TERMINAL Interface MAC-397IF-E Model Français [POUR L’INSTALLATEUR] MANUEL D’INSTALLATION...
  • Page 2: Table Des Matières

    Table des matières 1. Consignes de Sécurité ......................... 26 2. Avant l’installation ......................... 27 3. Connexion de l’interface MA & BORNE DE CONTACT à l’appareil intérieur ....... 28 4. Connexion de l’interface MA & BORNE DE CONTACT à chaque système ........29 5.
  • Page 3: Avant L'installation

    2. Avant l’installation 2.1. Utilisation de l’interface MA & BORNE DE CONTACT ■ Fonctions Commande centralisée (Fig. 2-1) Plusieurs climatiseurs peuvent être mis sous et hors tension à partir d’un seul emplacement. (MAC-821SC-E (8 pièces)) Utilisation comme télécommande par câble (Fig. 2-2) La télécommande MA peut être utilisée comme télécommande par câble.
  • Page 4: Accessoires

    2.2. Pièces Avant l’installation de l’appareil, vérifier la présence de toutes les pièces nécessaires. ■ Accessoires ■ Matériel à préparer sur le lieu d’installation Interface (avec câble de connexion à 5 noyaux) Câbles de signal (également utilisés comme rallonges) Support de fixation murall Câbles de télécommande (pour la connexion de la télécommande MA) Vis pour l’installation de 2 3,5 ×...
  • Page 5: Connexion De L'interface Ma & Borne De Contact À Chaque Système

    4. Connexion de l’interface MA & BORNE DE CONTACT à chaque système (Pour plus de détails sur chaque système, consulter le manuel d’instructions correspondant.) • Visser le collier du câble de montage 5–7 en fonction de l’épaisseur du câble de raccordement utilisé pour chaque système. Fixer l’attache de câble A comme illustré...
  • Page 6: Utilisation Comme Télécommande Par Câble (De La Télécommande Ma)

    Réglages du commutateur DIP ■ SW500 Réglage requis ■ Les commutateurs SW501 et SW502 ne doivent pas être réglés. SW501 SW502 4.2. Utilisation comme télécommande par câble (de la télécommande MA) Remarque : 1. Veiller à désactiver le réglage de l’affichage du “refroidissement/chauffage automatique” de la télécommande MA avant d’utiliser l´appareil.
  • Page 7: Télécommande (Mise Sous Et Hors Tension De L'appareil Intérieur À Partir Du Contact)

    SW501- No. 5–6 Série M Les commutateurs No. 5 et 6 doivent normalement être réglés sur OFF. Dans les cas suivants, ils doivent toutefois être réglés sur ON. Ne l’activer que lorsque les appareils intérieurs du même groupe comprennent des modèles directement con- nectés à...
  • Page 8: Restriction Du Fonctionnement De L'appareil Intérieur À Partir Du Contact

    4.4. Restriction du fonctionnement de l’appareil intérieur à partir du contact • Un minuteur à pièces ou un interrupteur de lampe peut être utilisé pour garantir que l’appareil intérieur ne fonctionne pas. • Brancher les fils conducteurs fournis (6) F au connecteur CN591 sur la carte d’interface. •...
  • Page 9: Détails Sur Les Commutateurs Dip

    Réglages du commutateur DIP ■ SW500 1. Sortie marche/arrêt pour l’appareil intérieur Le relais est activé lorsque l’appareil fonctionne, et désactivé lorsqu’il ne fonctionne pas. Réglage requis 2. Sortie erreur/ok pour l’appareil intérieur Le relais est activé lorsqu’une erreur se produit, et désactivé lorsque l’appareil fonc- tionne correctement.
  • Page 10 Commutateur de mode de télécommande (CN591) SW 500 Fonctions Détails sur le fonctionnement No. 4 No. 5 No. 6 Ne pas utiliser la télécommande CN591 – ON/OFF Mode d’interdiction/autorisa- Fonctionnement manuel interdit lorsque les CN591 No. 1 et No. 3 sont fermés, tion 1 autorisé...
  • Page 11 ■ SW501: Réglages de connexion d’une télécommande MA N ° SW Fonctions Commentaires No. 1 Ne spécifier ces réglages que lors de la connexion d’une télécommande MA. Adresse de réfrigérant 0 No. 2 No. 3 No. 4 Adresse de réfrigérant 1 Adresse de réfrigérant 2 Adresse de réfrigérant 3 Adresse de réfrigérant 4...
  • Page 12: Marche D'essai (Opérations De Vérification)

    ■ SW502 : Réglages de la fonction de climatiseur (Réglage de ce commutateur basé sur les fonctions de l’appareil de série M connecté à cet appareil.) Série M N ° SW Fonctions Commentaires No. 1 Mode de chauffage disponible Systèmes de chauf- Dispositif de refroidis- fage et de refroidisse- sement uniquement...
  • Page 13: Fixation De L'interface Ma & Borne De Contact

    7. Fixation de l’interface MA & BORNE DE CONTACT Lors du montage de l’interface sur l’enfoncement arrière du modèle MFZ-KA, veiller à appliquer un matériau d’isolation pour éviter que de la condensation se forme. L’interface doit être placée de façon à ce que le câble de connexion de l’interface puisse atteindre un appareil intérieur. L’appareil ne fonctionnera pas correctement si le câble de connexion est tendu ;...
  • Page 14 EU regulations: • Electromagnetic Compatibility Directive 2004/108/EC HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN AUTHORIZED REPRESENTATIVE IN EU: MITSUBISHI ELECTRIC EUROPE B.V. HARMAN HOUSE, 1 GEORGE STREET, UXBRIDGE, MIDDLESEX UB8 1QQ, U.K. SG79Y415H05 Printed in Japan...
