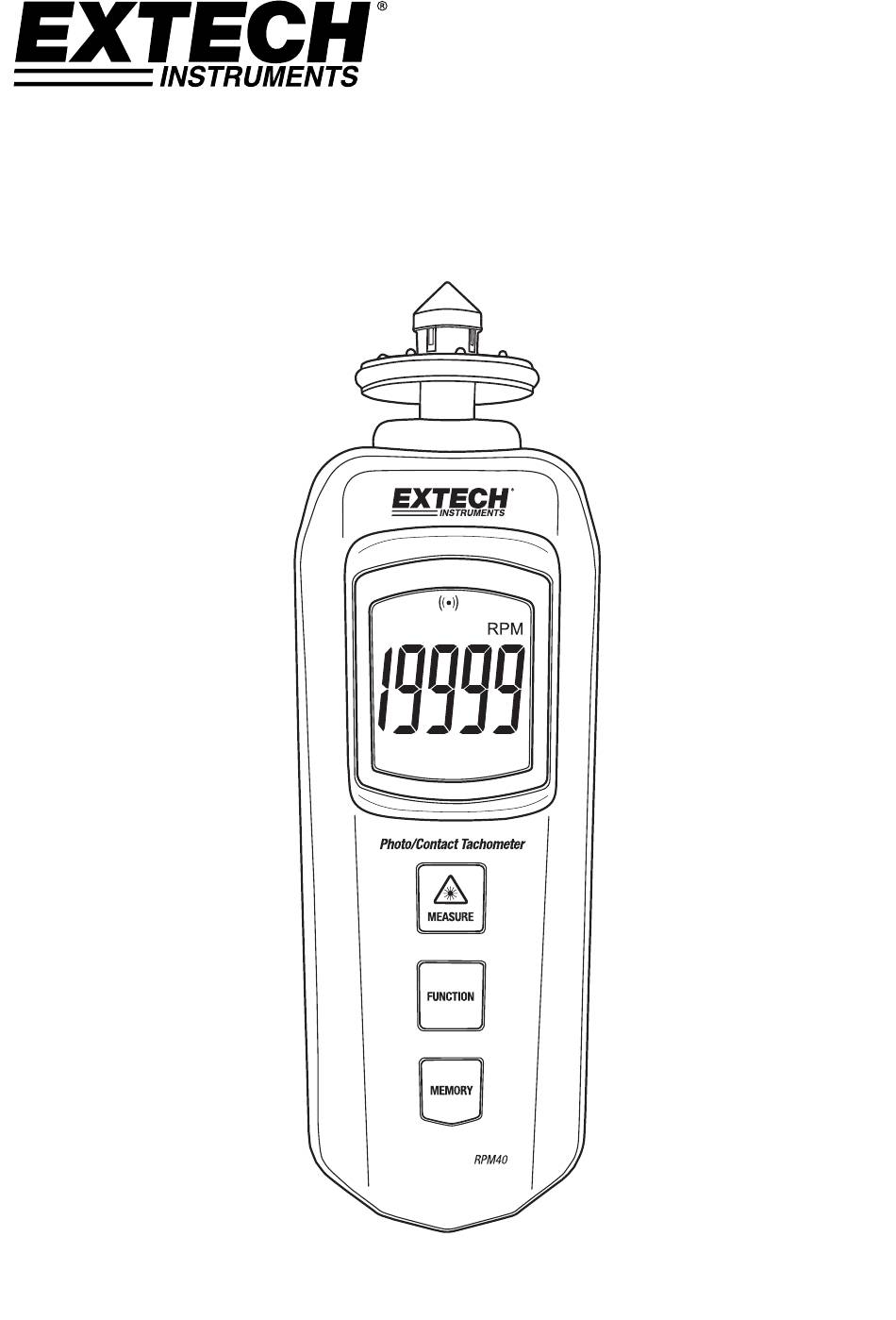

- Page 1 MANUEL D'UTILISATION TACHYMÈTRE COMBINÉ PHOTO/DE CONTACT Modèle RPM40 ...
-
Page 2: Présentation
Présentation Nous vous remercions d’avoir choisi le Tachymètre combiné photo/de contact, modèle RPM40 d’Extech. Ce tachymètre combiné est un modèle breveté qui permet d’effectuer des mesures TPM par contact et sans contact. En outre, il permet de mesurer la vitesse linéaire de surface en pieds/mn ou en mètres/mn. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à jour sur les produits et au service d’assistance à la clientèle, veuillez visiter notre site Web (www.extech.com). Fonctions Tachymètre de poche très compact Tachymètre combiné Photo/de contact Pointeur laser pour utiliser la fonction Tachymètre photo à visée Tachymètre photo sans contact peut détecter la cible jusqu’à une distance de 1,5 m (4,9 pieds) Large gamme de mesures : 0,5 à 19 999 TPM (Contact) et 99 999 TPM (Photo) Précision de base : 0,1 % Enregistre et rappelle les lectures minimales, maximales ainsi que les dernières lectures Boîtier en plastique ABS, léger et durable RPM40-fr-FR_V1.2 10/14... - Page 3 Prenez garde à ce qu’il n’atteigne pas les yeux à partir d’une surface réfléchissante. N’utilisez pas le laser à proximité de gaz explosifs ou dans d’autres lieux où des matériaux potentiellement explosifs sont présents. Rayonnements Laser ATTENTION ATTENTION RAYONNEMENTS LASER NE PAS REGARDER LE FAISCEAU DIODE LASER ˂ 1 mW Sortie à 675 nm PRODUIT LASER DE CLASSE II RPM40-fr-FR_V1.2 10/14...
-
Page 4: Description De L'appareil
7. Touche Measure 8. Touche Function 9. Touche Memory Le compartiment à piles est situé au dos de l’appareil. Remplacement des piles L’indicateur de niveau de charge faible des piles s’affiche lorsque les piles doivent être remplacées. Pour remplacer les piles : Ouvrez le compartiment à piles au dos de l’appareil, en retirant les deux vis à têtes cruciformes Phillips qui le ferment. Remplacez les quatre piles « AA » 1,5 V en respectant la polarité. Refermez le couvercle du compartiment à piles avant de tenter d'utiliser l'appareil. Ne jetez jamais les piles usagées ou rechargeables avec vos déchets ménagers. En tant que consommateurs, les utilisateurs sont légalement tenus de rapporter les piles usagées à des points de collecte appropriés, au magasin de détail dans lequel les piles ont été achetées, ou à n’importe quel point de vente de piles. Mise au rebut : Ne jetez pas cet appareil avec vos déchets ménagers. L'utilisateur est tenu de rapporter les appareils en fin de vie à un point de collecte agréé pour la mise au rebut des équipements électriques et électroniques. RPM40-fr-FR_V1.2 10/14... -
Page 5: Fonctionnement
5. Relâchez la touche Measure lorsque la lecture TPM se stabilise sur l’écran LCD. 6. Si la mesure TPM est inférieure à 50, collez davantage de ruban adhésif réflectif. Divisez la lecture affichée sur l’écran par le nombre de morceaux de ruban adhésif réfléchissant pour calculer la valeur TPM réelle. Source lumineuse et Tachymètre photo Ruban adhésif Objet rotatif REMARQUE : Une lumière ambiante trop vive peut interférer avec la lumière réfléchie. L’obscurcissement de la zone visée peut se révéler parfois nécessaire. ATTENTION : Les objets rotatifs peuvent être dangereux. Faites preuve d’une extrême prudence. RPM40-fr-FR_V1.2 10/14... -
Page 6: Mesure Tpm Par Contact
4. Relâchez la touche MEASURE lorsque la lecture se stabilise (environ 2 secondes). Écran LCD réversible L’écran LCD indique les mesures du tachymètre photo dans une seule direction et indique les mesures par contact dans la direction opposée. Cela permet à l’utilisateur de lire aisément les chiffres des mesures avec les deux modes de mesure. Mesure de la vitesse de surface 1. Sélectionnez le mode Vitesse de surface(m/mn, pied/mn ou po/mn) conformément aux instructions données ci‐dessus dans la section « Sélection d’une fonction ». 2. Fixez la roue pour vitesse de surface (2) sur l’appareil. Appuyez sur la touche MEASURE, puis placez la roue pour vitesse de surface contre l’objet testé. 4. Relâchez la touche MEASURE lorsque la lecture se stabilise (environ 2 secondes). Rappel de la mémoire Les valeurs minimales (dn), maximales (UP) et dernières valeurs (LA) de lecture sont stockées en mémoire après chaque mesure (une fois la touche MEASURE relâchée). Pour visualiser ces valeurs : 1. Appuyez sur la touche MEMORY (9) et maintenez‐la enfoncée, l’écran bascule entre la lecture mémorisée et son étiquette d’identification (dn pour la lecture minimale, UP pour la lecture maximale ou LA pour la dernière lecture). 2. Relâchez la touche MEMORY, puis appuyez dessus à nouveau et maintenez‐la enfoncée pour visualiser la lecture mémorisée suivante. 3. Relâchez la touche MEMORY, puis appuyez dessus à nouveau et maintenez‐la enfoncée pour visualiser la lecture mémorisée suivante. 4. Répétez les étapes ci‐dessus selon vos souhaits. RPM40-fr-FR_V1.2 10/14... -
Page 7: Spécifications
Circuit de la base de temps Cristal de quartz Source lumineuse laser Inférieure à 1 mW ; diode laser de classe 2 ; 645 nm Température en fonctionnement 0 à 50 °C (32 à 122 °F) Humidité en fonctionnement Inférieure à 80 % d’HR. Mémoire Enregistre et rappelle les valeurs maximales, minimales ainsi que les dernières valeurs Pile 4 x piles « AAA » 1,5 V Consommation d’énergie Tachymètre photo : Environ 20 mA DC Tachymètre de contact : Environ 9,5 mA DC Dimensions 165 x 50 x 33 mm (6,5 x 2,0 x 1,3 pouces) Poids 182 g (0,4 lb) Poids des piles inclus) Accessoires inclus Piles, ruban adhésif réfléchissant : 60 cm (24 po), accessoires rotatifs pour vitesse de surface/tpm (cône et entonnoir) Copyright © 2014 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit www.extech.com RPM40-fr-FR_V1.2 10/14...
