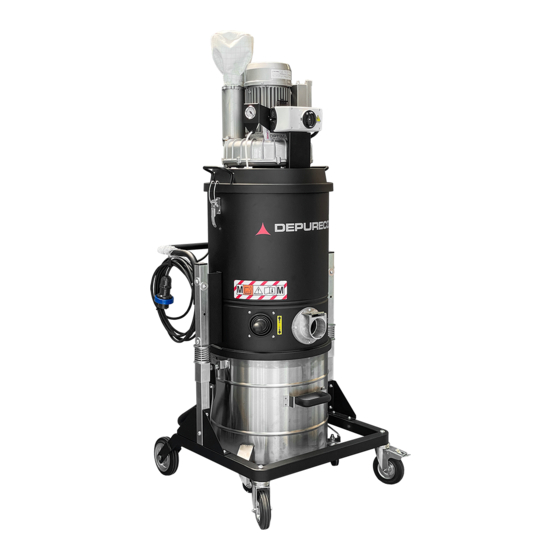

DEPURECO ECOBULL AM T ATEX Z22 II3D Manuel D'utilisation Et D'entretien
Masquer les pouces
Voir aussi pour ECOBULL AM T ATEX Z22 II3D:
- Manuel d'utilisation et d'entretien (49 pages) ,
- Manuel d'utilisation et d'entretien (51 pages)
Manuels Connexes pour DEPURECO ECOBULL AM T ATEX Z22 II3D
Sommaire des Matières pour DEPURECO ECOBULL AM T ATEX Z22 II3D
- Page 1 MANUEL D’UTILISATION ET D’ENTRETIEN ECOBULL AM T ATEX Z22 II3D A1086 INSTRUCTIONS GENERALES Via Venezia, 32...
-
Page 2: Table Des Matières
INDEX: SECTION D'INFORMATIONS ............................ 3 Préface ........................3 Principaux composants A1086 UNITÉ D'ASPIRATION .......... 6 Parties optionnelles ....................7 Données d'identification du fabricant ................. 7 Plaquette d'identification .................... 8 Marquage ATEX ......................8 Utilisations prévues ....................9 Conditions environnementales permises ..............9 Niveau de bruit ...................... -
Page 3: Section D'informations
IMPORTANT - La marque et le logo DEPURECO présents dans ce document se réfèrent et appartiennent à DEPURECO INDUSTRIAL VACUUMS S.r.l. Ce document est la propriété exclusive de DEPURECO S.r.l. La reproduction en est donc interdite, par quelque moyen que ce soit (graphique, informatique, etc.), qu'elle... - Page 4 2006/42/CE et les données techniques indiquées dérivent du dossier technique présent dans les archives chez DEPURECO. Pour ce qui est de la Règlementation 1907/2006/CE (REACH), DEPURECO déclare que ses produits ne contiennent aucune des substances dites extrêmement préoccupantes - SVHC c'est-à-dire Substances of Very High Concern - indiquées dans...
- Page 5 Ce manuel doit être conservé dans un lieu accessible à tout le personnel préposé à l'utilisation et à l'entretien de l'aspirateur. Pour tout litige, c'est le Tribunal de Turin (Italie) qui est compétent Ce manuel est partie intégrante de l'aspirateur. Lire attentivement ce manuel et les annexes fournies.
-
Page 6: Principaux Composants A1086 Unité D'aspiration
1.2 Principaux composants A1086 UNITÉ D'ASPIRATION 1) Base moteur 2) Vacuomètre 3) Silencieux 4) Pompe 5) Selecteur marche/arrêt 6) Chambre de filtration 7) Bouche d’aspiration 8) Conteneur de collecte de poussières/débris 9) Hublot de niveau maximum 10) Robinet de vidange 11) Cadre fixe 12) Soupape de sécurité... -
Page 7: Soupape De Sécurité
été fabriqué. DEPURECO décline toute responsabilité en cas d'utilisation de liquide d'inertage non conforme et inadapté à l'usage pour lequel l'aspirateur a été conçu. Il n'est possible de soulever le conteneur que lorsque l'unité de filtration est correctement positionnée. -
Page 8: Plaquette D'identification
1.5 Plaquette d'identification Pour toute communication avec le fabricant ou le revendeur, il faut toujours fournir les données indiquées sur la plaquette d'identification de l'aspirateur. Via Venezia 32 1.6 Marquage ATEX Marquage pour luminaire adapté à une utilisation en extérieur classé ZONE 22 : Fabricant ……... -
Page 9: Utilisations Prévues
1.7 Utilisations prévues Les aspirateurs sont construits et conçus conformément à la directive 2006/42/CE (Machines Directives) pour un usage industriel professionnel exclusif ; cependant, à des fins autres que domestiques. Cet aspirateur est adapté au nettoyage et à la récolte de matériaux solides et uniquement dans les zones couvertes. -
Page 10: Données Techniques
1.10 Données techniques U.M. A1086 Poids* [Kg] Dimensions ** [mm] 665x738x1612 Tension / Fréquence [V]- [Hz] 400 I 50 Puissance [kW -HP] Dépression maximale [mBar] Débit d'air [m³/h] Surface du filtre H [m²] Niveau de bruit [dB-A] Capacité du conteneur Poids sans emballage, poids emballage = 20 Kg (**) Dimensions sans emballage... -
Page 11: Garantie
La garantie déchoit si l'aspirateur a été réparé par des personnes non autorisées, ou en cas d'utilisation d'équipements, d'accessoires ou de composants non fournis ou non autorisés par DEPURECO, ou pour lesquels le retrait du numéro de série est constaté (pendant la période de garantie). -
Page 12: Section Sécurité
DEPURECO, il faudra s'assurer auparavant qu'il n'existe pas de danger pour soi et pour les autres; la responsabilité de DEPURECO est de toute façon exclue. -
Page 13: Prescriptions De Sécurité
2.2 Prescriptions de sécurité ATTENTION! Les indications fournies ci-dessous jouent un rôle important pour prévenir complètement de tous les dangers que l'on peut rencontrer en travaillant avec l'aspirateur. Cependant, elles ne pourront servir sans la compétence et le bon sens de la personne qui travaille, comme cadre global pour une prévention soignée des accidents. - Page 14 • L'utilisation de tuyaux flexibles non antistatiques dans la masse (que seulement la surface soit antistatique est interdit). L'utilisation d'accessoires d'origine DEPURECO est recommandée. Vérifiez la continuité électrique avec un ohmmètre: 1. entre la bouche aspirante et l'extrémité des accessoires d'aspiration: la résistance détectée doit être inférieure à...
- Page 15 équipement de protection adéquat. Ce manuel doit toujours être disponible pour consultation sur le cycle de fonctionnement attendu et enc as de doute. En cas de perte ou de détérioration, une copie de remplacement devra être demandée à DEPURECO...
-
Page 16: Plaquettes Et Symboles De Sécurité
Les nettoyer avec un chiffon, de l'eau et du savon. Ne pas utiliser de solvants, de mazout ou d'essence. Remplacer les plaquettes endommagées en les demandant à DEPURECO. Si une plaquette se trouve sur une pièce qui est remplacée, s'assurer que sur la nouvelle pièce une nouvelle plaquette soit appliquée. -
Page 17: Risques Résiduels
Respecter les limites indiquées dans ce manuel au point 1.5 “Conditions environnementales permises”. Risques d'interprétations erronées des pictogrammes de sécurité En suivant l'analyse des risques et leur emplacement, DEPURECO a installé sur l'aspirateur des étiquettes de danger tirées de la norme concernant les symboles graphiques. -
Page 18: Directives Appliquées
Les références sur les normes, y compris les exigences obligatoires, sont gérées dans les Système de Gestion de la Qualité et archivées chez DEPURECO 2.6 Instructions de sécurité Hexagone Ex - Directive ATEX 2014/34/UE Dans ce manuel, l'hexagone Ex est placé... -
Page 19: Zone 21 Et Zone
L'équipement avec marquage II 1/3 D Ex htc IIIC T140°C Da/Dc peut contenir une ZONE 20 à l'intérieur et peut être utilisé en ZONE 22 L'équipement avec marquage II 1/2 D Ex h tb IIIC T140°C Da/Db peut contenir une ZONE 20 à l'intérieur et peut être utilisé en ZONE 21 et ZONE 22 Les zones sont définies comme suit. -
Page 20: Installation - Mise En Service
Il appartient à l'utilisateur de s'assurer que l'équipement est utilisé conformément à son usage prévu, en particulier qu'il est utilisé dans des ZONES classées compatibles avec celles pour lesquelles l'équipement lui-même est déclaré apte par le fabricant. L'appareil est conçu pour fonctionner dans des conditions environnementales standard : •... - Page 21 L'utilisateur doit s'assurer que le système dans lequel l'équipement sera installé a été correctement sécurisé, du point de vue du risque d'explosion, avant de commencer et que le "Document sur la protection contre les explosions" tel que requis par la directive ATEX 1999/92 / CE (DM 81-2008). L'INTRODUCTION (ASPIRATION) DE SOURCES D'INFLAMMATION DE L'EXTERIEUR y compris celles dues à...
- Page 22 Ci-joint les manuels des composants ATEX montés sur l'équipement : l'utilisateur doit respecter toutes les consignes de sécurité relatives à l'utilisation de ces composants. Le nettoyage de l'équipement doit être effectué par l'utilisateur pour éviter la formation de couches de poussières de combustibles.
- Page 23 à 3 * 1011Hz) ; - ondes électromagnétiques (de 3x1011Hz à 3x1015Hz) ; - les rayonnements ionisants ; - échographie. Les références réglementaires, y compris les exigences obligatoires, sont gérées par le Système de Management de la Qualité et archivées chez DEPURECO...
-
Page 24: Section Manutention, Deballage Et Installation
3. SECTION MANUTENTION, DEBALLAGE ET INSTALLATION Manutention Attention! Les instructions pour un transport et un déballage corrects de l'aspirateur sont indiquées également sur l'emballage. Dans les instructions qui suivent, se trouvent également les opérations à effectuer au cas où l'aspirateur serait de nouveau emballé ou déballé pour un autre transport. Dimensions de l’emballage: Tous les 1000... -
Page 25: Déballage
3.2 Déballage Couper et retirer les deux bandes de fixation de l'emballage. A l'aide d'un tournevis, retirer les points qui fixent l'emballage en carton à la palette. Retirer complètement le carton. - Page 26 L’emballage en carton est recyclable. Afin de ne pas créer d'impacts environnementaux, il est conseillé de les confier au tri sélectif. Attention! Conserver la palette et les étriers de fixation. Pour un éventuel transport suivant, l'aspirateur devra être ancré à la palette à...
-
Page 27: Installation
Au cas où un/plusieurs composants serai(en)t endommagé(s), il est indispensable de ne pas continuer l'installation et de signaler à DEPURECO l'anomalie rencontrée, en définissant avec l'entreprise les actions à effectuer. Sur l'aspirateur, un filtre d'aspiration est déjà monté ; il permet d'aspirer exclusivement les poussières ou détritus secs... - Page 28 Vérifier que la ligne électrique d'alimentation corresponde à la tension et à la fréquence indiquées sur la plaquette d'identification de l'aspiration et qu'elle soit équipée d'une efficace mise à la terre. La prise de courant pour alimenter l'aspirateur doit être protégée par un sectionneur de réseau conforme aux normes CE.
-
Page 29: Section Fonctionnement
4. SECTION FONCTIONNEMENT 4.1 Description des commandes Attention! L'utilisation de l'aspirateur est permise exclusivement à du personnel autorisé ayant lu ces instructions d'utilisation et d'entretien. L'utilisateur de l'appareil et le technicien responsable de l'entretien, effectuant les interventions admises sur l'aspirateur, doivent recevoir une formation, une information et un entraînement opportuns, comme le prévoient les lois en vigueur sur la sécurité... - Page 30 S'assurer que la fiche d'alimentation soit insérée correctement dans la prise de courant. S'assurer que le tuyau flexible soit bien inséré et bloqué dans la bouche d'aspiration (S’assurer que la cuve soit bien présente et bloquée sous la chambre de l’aspirateur Bloquer l'aspirateur à...
-
Page 31: Vidage De La Cuve
4.3 Vidage de la cuve Attention! Pendant cette opération, utiliser les DPI appropriés (gants, masque de protection contre les poussières, lunettes, etc.) En fonction du type et de la quantité de matériel aspiré, contrôler périodiquement la cuve de récolte afin d’éviter un remplissage excessif. Pour vider la cuve, procéder comme indiqué... -
Page 32: Insertion Et Blocage De La Cuve
REMARQUE Le conteneur peut également être vidé à l'aide du robinet de vidange situé au fond du conteneur lui-même. Si vous utilisez un sac en plastique pour collecter les débris, procédez comme suit pour le remplacer: - Après avoir retiré le récipient, attachez le sac, retirez-le et insérez un nouveau sac Attention! Si la cuve ou le sac pèsent e plus de 15 Kg, il faut se faire aide... -
Page 33: Stockage - Mise Hors Service
Baisser complètement, avec les deux mains, le levier et bloquer la cuve Les pivots (A), présent des deux côtés, doivent être alignées avec les boutonnières (B). Attention! Danger d'écrasement des membres supérieurs ! Ne jamais mettre les mains entre la cuve et l'aspirateur pendant la phase de blocage 4.4 Stockage - mise hors service Enlever le filtre et le nettoyer, vider la cuve de collecte des détritus ou enlever la partie du... -
Page 34: Section Entretien
être effectué exclusivement par des techniciens spécialisés reconnus par le revendeur de DEPURECO. 5.1 Remarques Dans cette section, voici les opérations de contrôle et d'entretien ordinaire indispensables pour garantir le fonctionnement régulier de l'aspirateur. La plus grande fiabilité de l'aspirateur et le plus bas coût d'entretien sont le résultat d'un programme d'entretien et d'inspection scrupuleusement suivi pendant toute la durée de... -
Page 35: Normes Générales De Sécurité
5.2 Normes générales de sécurité Attention! Toutes les opérations décrites doivent être effectuées lorsque la fiche est débranchée de la prise de courant. Avant de commencer toute opération d'entretien ou de nettoyage, porter les EPI adéquats (vêtements de protection, lunettes et/ou gants, etc.) en fonction du travail à... - Page 36 Vérifier que le câble d'alimentation et la fiche ne soient pas endommagés : le remplacer immédiatement dans le cas où il p il présente des signes d'usure, en utilisant un câble du même type (informations auprès de DEPURECO) opération de compétence exclusive d'un technicien électricien.
-
Page 37: Remplacement Du Filtre
Remplacement du filtre Attention! Pendant cette opération, utiliser les DPI appropriés (gants, masque de protection contre les poussières, lunettes…) Pour le remplacement du filtre, procéder comme indiqué ci-dessous: Éteindre l'aspirateur Débrancher l'aspirateur Enlever le conteneur A l’aide d’un matériel adapté retirer le kit filtre d’inertage pour le remplacer Retirer le filtre à... - Page 38 Débloquer des deux crochets de fermeture de la base de la tête sur la chambre filtrante des deux côtés. Enlever la tête de l'aspirateur...
-
Page 39: Utiliser Uniquement Des Filtres Depureco D'origine
- Insérez le filtre à manches à l'intérieur du panier - Positionner et fixer le kit filtre d'inertie dans la bague support conique - Insérer la bague conique dans le récipient - Brancher l'alimentation - Allumez l'aspirateur et évaluez immédiatement son fonctionnement régulier. UTILISER UNIQUEMENT DES FILTRES DEPURECO D'ORIGINE... -
Page 40: En Cas De Dysfonctionnement
Vérifier l'intégrité de la fiche et du L'aspirateur ne se met Absence d'alimentation câble d'alimentation pas en marche Contacter l'assistance technique DEPURECO Remplacer le filtre Filtre percé De la poussière sort de l’aspirateur Filtre inapproprié pour le Monter le filtre approprié... -
Page 41: Mise En Rebut
5.5 Mise en rebut Ce produit entre dans le champ d'application de la directive 2012/19/UE concernant la gestion des déchets d'équipements électriques et électroniques (DEEE). L'appareil ne doit pas être jeté avec les ordures ménagères car il est composé de différents matériaux pouvant être recyclés dans des installations appropriées. -
Page 42: Registre Des Interventions D'entretien
REGISTRE DES INTERVENTIONS D’ENTRETIEN: INTERVENTION 1: DATE: ASSISTANCE TECHNIQUE: TYPE D’INTERVENTION: INTERVENTION 2: DATE: ASSISTANCE TECHNIQUE: TYPE D’INTERVENTION:... - Page 43 INTERVENTION 3: DATE: ASSISTANCE TECHNIQUE: TYPE D’INTERVENTION: INTERVENTION 4: DATE: ASSISTANCE TECHNIQUE: TYPE D’INTERVENTION:...
- Page 44 Via Venezia, 32...
