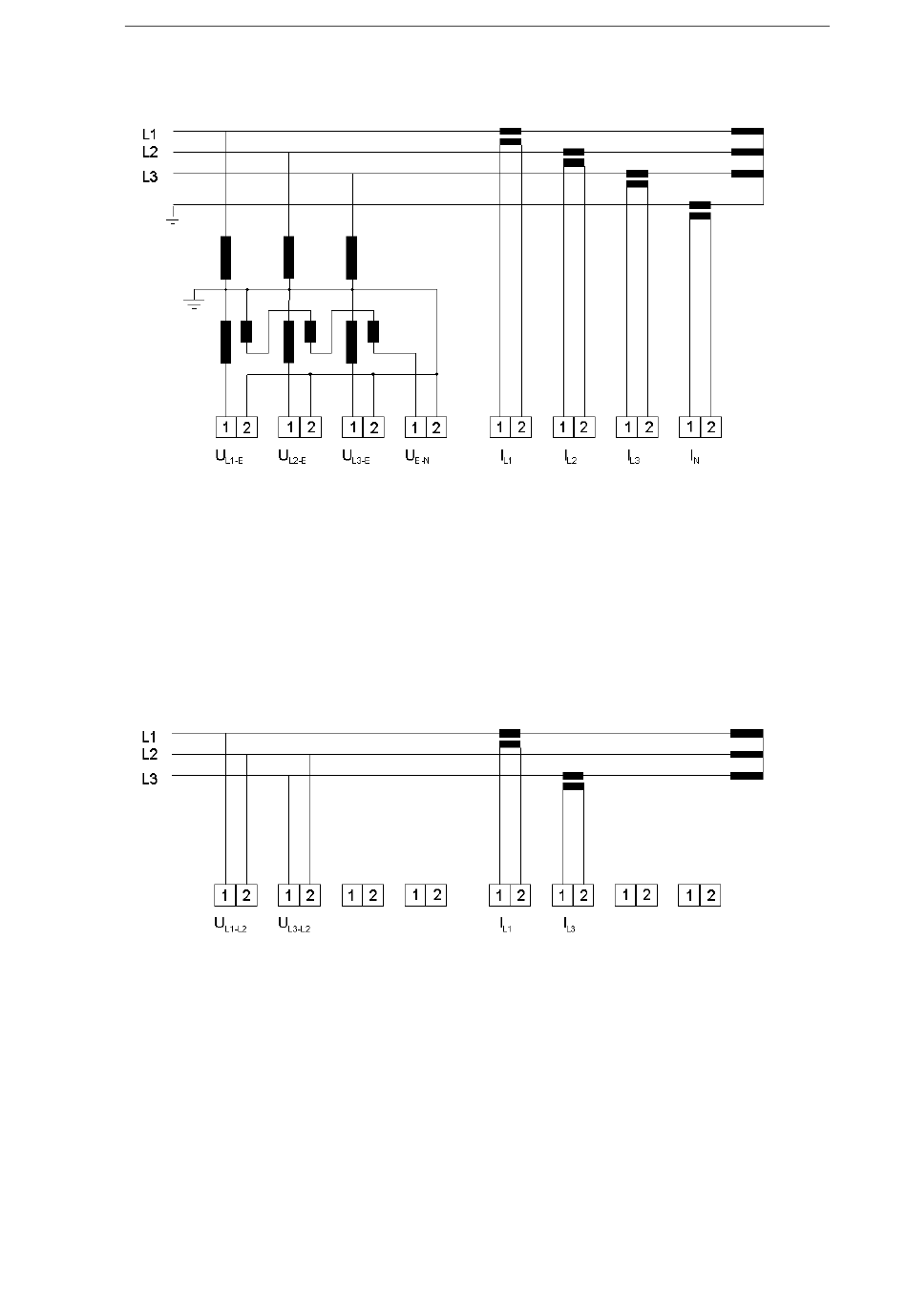

Figure 2-2 Raccordement via transformateurs sur réseau 4 conducteurs
Réseau 3
conducteurs
Figure 2-3 Raccordement sans transformateurs sur réseau 3 conducteurs
SIMEAS R Manuel
E50417-B1077-C209-A1
La figure 2-2 représente le raccordement au réseau 4 conducteurs par
l'intermédiaire de transformateurs de tension et de courant, dans le cas
où la tension U
et I
E-N
N
Si le perturbographe est utilisé dans un réseau à 3 conducteurs, les ten-
sions composées peuvent être retenues au lieu des tensions phase-
terre.
La figure 2-3 représente un exemple de raccordement sur réseau 3 con-
ducteurs, sans utilisation de transformateurs pour la fourniture des ten-
sions.
est fournie par les transformateurs.
Perturbographe
simeas_r_18.tif
simeas_r_19.tif
53
