Master RIO Manuel D'utilisation Et D'entretien page 19

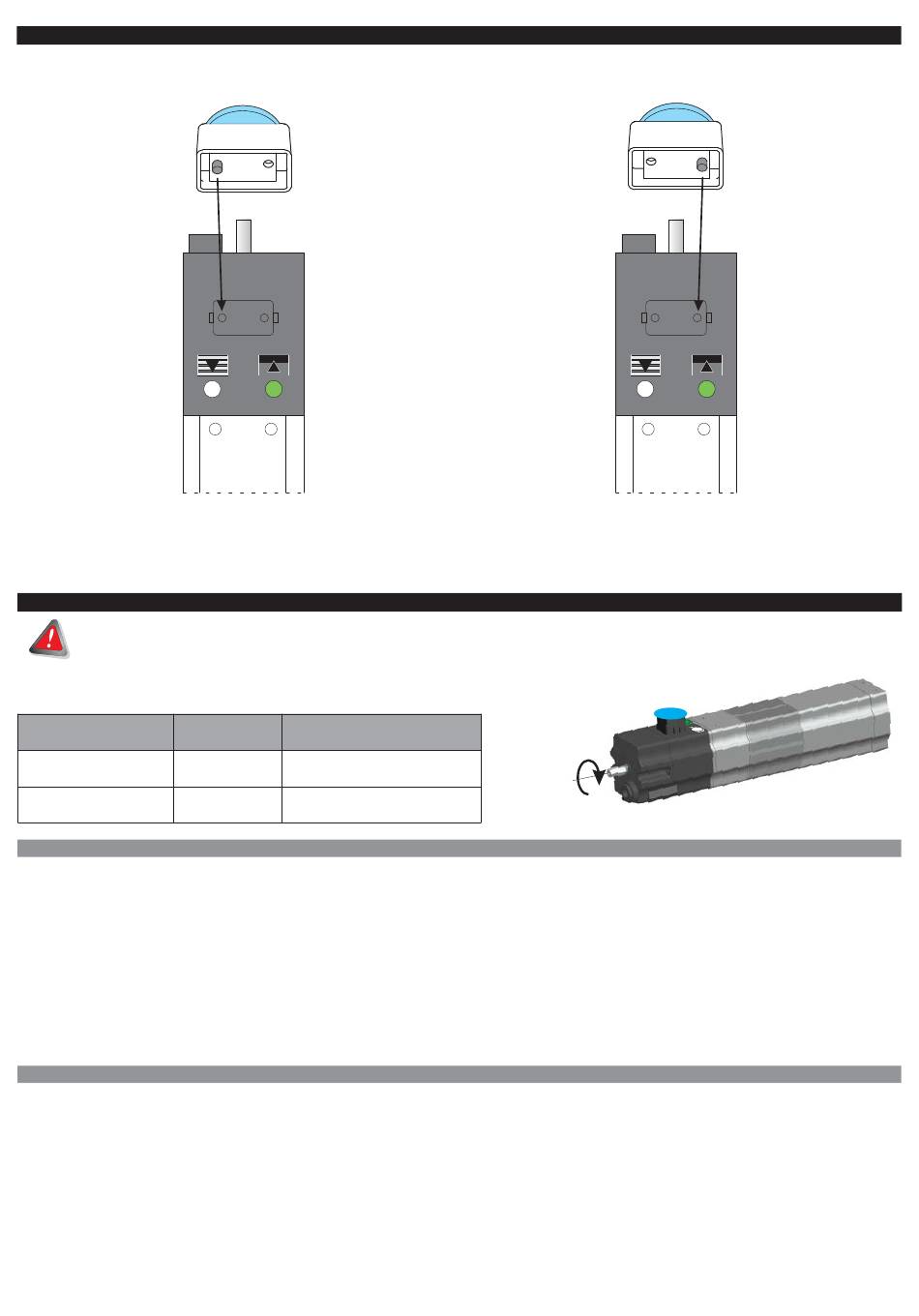

05. MONTAJE DEL BOTÓN DE PARADA
El botón de PARADA solo permite detener una de las maniobras: según se monte, este detendrá solamente la maniobra de SUBIDA
o solamente la maniobra de BAJADA.
Parada maniobra de BAJADA
06. REGULACIÓN DE LOS FINALES DE CARRERA
Antes de comenzar la regulación, compruebe que el motor gire en ambos sentidos: no debe estar en el final de carrera.
ATENCIÓN:
Mirando el motor por la parte de plástico de color negro:
Sentido de rotación
HORARIO
ANTIHORARIO
06.1 Regulación del final de carrera SUPERIOR
1- Presione y siga presionando SUBIDA.
2- Presione el botón VERDE por unos 5 segundos y luego suéltelo.
El botón VERDE permanece presionado.
3- Una vez alcanzada la posición deseada, detiene el motor.*
4- Presione brevemente BAJADA: el botón VERDE regresa a su posición.
Se ha fijado el final de carrera.
* Si se supera la posición deseada, es necesario fijar de todas maneras un final de carrera incorrecto (presionando brevemente BAJADA, el botón VERDE
regresa a su posición y fija el final de carrera), alejarse del final de carrera recién configurado y repetir el procedimiento.
06.2 Regulación del final de carrera INFERIOR
1- Presione y siga presionando BAJADA.
2- Presione el botón BLANCO por unos 5 segundos y luego suéltelo.
El botón BLANCO permanece presionado.
3- Una vez alcanzada la posición deseada, detiene el motor.*
4- Presione brevemente SUBIDA: el botón BLANCO regresa a su posición.
Se ha fijado el final de carrera.
* Si se supera la posición deseada, es necesario fijar de todas maneras un final de carrera incorrecto (presionando brevemente SUBIDA, el botón BLANCO
regresa a su posición y fija el final de carrera), alejarse del final de carrera recién configurado y repetir el procedimiento.
Maniobra Botón de regulación
SUBIDA VERDE
BAJADA BLANCO
Parada maniobra de SUBIDA
Sentido HORARIO
=
SUBIDA
03
