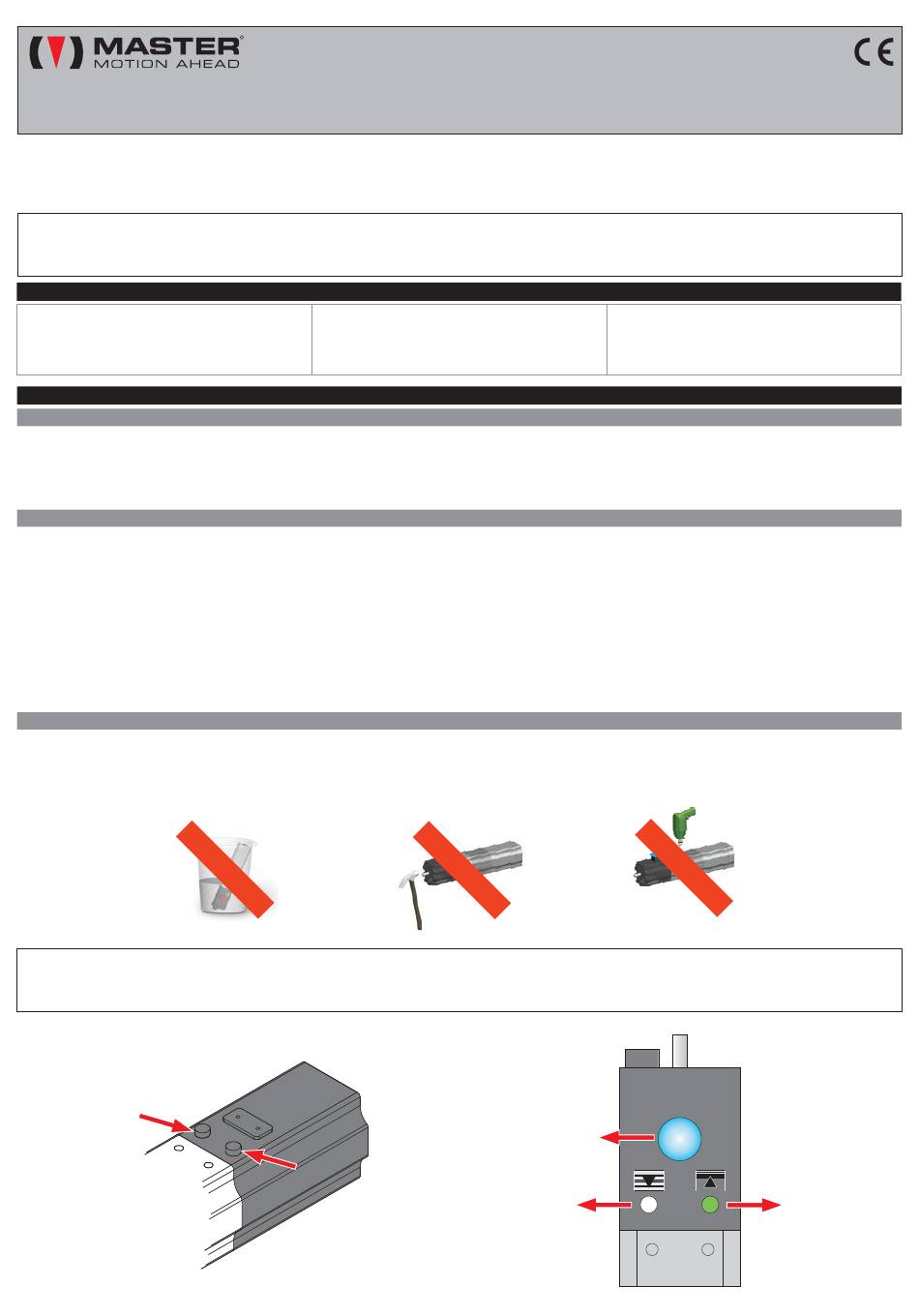

BEDIENUNGS- UND WARTUNGSANLEITUNG
Motor mechanischer Endschalter für Außenjalousien
Sehr geehrter Kunde, wir danken Ihnen für den Kauf eines Produkts von MASTER. Dieses Handbuch beschreibt die für die korrekte Installation des Produktes
erforderlichen Arbeitsgänge. Diese Vorrichtung ist NICHT für den Dauereinsatz konzipiert. Jede andere als die in diesem Handbuch vorgesehene Verwendung
des Produkts ist unsachgemäß und verboten und führt zum Erlöschen der Garantie und entbindet den Hersteller von jeglicher Haftung. Montage und Installation
des Produkts dürfen ausschließlich von einem qualifizierten Techniker durchgeführt werden. Nach Abschluss der Installation müssen alle dem Produkt
beiliegenden Handbücher dem Endkunden übergeben werden, der sie für das spätere Nachschlagen aufbewahren muss.
Um die Anforderung des Kundendienstes zu erleichtern, zu verbessern und zu beschleunigen, ist es notwendig, den Namen des Produkts mitzuteilen.
Es wird empfohlen, vor der Installation des Motors die technischen Daten (einschließlich der erweiterten Produktbezeichnung) zu kopieren und an einem

01. TECHNISCHE EIGENSCHAFTEN

Stromversorgung
Nenngeschwindigkeit
Nenndrehmoment
02. WICHTIGER HINWEIS
02.1 Warnhinweise für die Sicherheit
Eine falsche Installation kann zu schweren Verletzungen führen ● Diese Anleitung für die zukünftige Wartung und Entsorgung des Produkts aufbewahren ● Alle Installations-,
Anschluss-, Programmierungs- und Wartungsarbeiten am Produkt dürfen nur von einem qualifizierten und kompetenten Techniker unter Beachtung der Gesetze, Vorschriften, lokalen
Bestimmungen und der in diesem Handbuch enthaltenen Anleitungen durchgeführt werden ● Die elektrische Verkabelung muss den geltenden Normen entsprechen. Die Herstellung
der endgültigen elektrischen Anlage ist gemäß dem Elektriker vorbehalten ● Bestimmte Anwendungen erfordern die "Totmann"-Steuerung und können den Einsatz von
Funksteuerungen ausschließen oder besondere Sicherheitsmaßnahmen erfordern ● Um potentiellen Gefahrsituationen vorzubeugen, ist der Betriebszustand des Rollos regelmäßig
zu überprüfen.
02.2 Warnhinweise für die Installation
Prüfen, dass die Verpackung intakt ist und während des Transports nicht beschädigt wurde ● Starke Stöße und die Verwendung von ungeeignetem Werkzeug können dazu führen,
dass die äußeren oder inneren Teile des Motors beschädigt werden ● Es ist verboten, den Motor anzubohren oder in irgendeiner Weise abzuändern. Ohne Genehmigung des
Herstellers keine Änderungen oder Auswechslungen von Teilen vornehmen ● Das Netzkabel nicht für das Handling des Motors verwenden. Wenn das Netzkabel beschädigt wird, darf
das Produkt nicht verwendet werden. Nicht versuchen, das Stromkabel zu ersetzen ● Die zur Fertigstellung der Installation erforderlichen Schrauben dürfen nicht mit dem Motor in
Berührung kommen ● Der Motor muss eine für die angewandte Last ausreichende Leistung haben (die Daten auf dem Typenschild des Motors prüfen) ● Wenn das Produkt in einer
Höhe von weniger als 2,5 m über dem Boden oder einer anderen tragenden Fläche installiert wird, müssen die sich bewegenden Teile mit einer Abdeckung geschützt werden, um ein
versehentliches Berühren zu verhindern. Der Zugang zu Wartungszwecken muss jedoch gewährleistet sein ● Das Netzkabel muss so verlegt werden, dass es nicht mit sich
bewegenden Teilen in Berührung kommt ● Erfolgt die Installation im Freien, ist das Kabel in einem Schutzrohr zu verlegen ● Das Produkt nicht in der Nähe von Oberflächen aus Metall
installieren ● Die Tasten in Sichtweite des Rollos, aber nicht in der Nähe dessen sich bewegender Teile positionieren. Die Tasten in einer Höhe von mehr als 1,5 m über dem Boden
positionieren ● Die Motoren sind für den Einsatz in Wohnumgebungen bestimmt; es ist eine maximale Dauerbetriebszeit von 4 Minuten vorgesehen ● Während des Betriebs erreicht
der Motorkörper hohe Temperaturen: Vorsicht! ● Der Motor ist intern mit einer selbstrückstellenden Schutzvorrichtung ausgestattet, die den Motor im Falle einer Überhitzung stoppt.
Der Motor kehrt auf den normalen Betrieb zurück, wenn seine Temperatur unter die Sicherheitsgrenze sinkt (normalerweise 8 bis 12 Minuten) ● Der Motor muss so installiert werden,
dass er nicht mit Flüssigkeiten in Berührung kommt, und auf jeden Fall in einer vor Witterungseinflüssen geschützten Position ● Zu Ihrer Sicherheit ist es verboten,
bei stromversorgtem Motor in der Nähe der Aufwickelrolle zu arbeiten
02.3 Warnhinweise für den Gebrauch
Das Produkt ist nicht für den Gebrauch seitens Personen (einschließlich Kinder) mit körperlichen, geistigen oder sensoriellen Behinderungen oder mit ungenügender
Erfahrung/Kompetenz bestimmt, es sei denn, der Gebrauch erfolgt unter Beaufsichtigung durch eine für deren Sicherheit verantwortliche Person oder sie werden für den Gebrauch der
Maschine geschult. ● Vor der Bedienung des Rollos prüfen, dass sich keine Personen oder Gegenstände in dem von der Rollobewegung betroffenen Bereich befinden.
Die Automation während der Bewegung überprüfen und dafür sorgen, dass Personen sich bis zum Ende der Bewegung in einem sicheren Abstand aufhalten ● Kindern nicht erlauben,
mit dem Gerät und den Bedienvorrichtungen zu spielen ● Das Rollo nicht bei Wartungsarbeiten (z.B. Fensterreinigung usw.) betätigen. Bei der automatischen Steuervorrichtung ist der
Motor von der Versorgungsleitung zu trennen.
Die Einstelltasten der Endschalter sind mit Gummikappen abgedeckt. Sie dienen dazu, den angegebenen IP-Schutzgrad
zu gewährleisten: Nach der Einstellung der Endschalter müssen die Kappen wieder in ihre Sitze eingesetzt werden.
Zum Erreichen der
Einstelltasten zu
entfernende Kappen
R
Informationen für die eventuelle Anforderung des Kundendienstes
: 230 V~ 50 Hz Nennleistung
: 26 min-1
: 2x4,5 Nm Nennstrom
: 2x9,5 Nm
.
RIO
sicheren Ort aufzubewahren.
: 152 W (2x4,5)
: 260 W (2x9,5)
: 0,7 A (2x4,5)
: 1,25 A (2x9,5)
WICHTIG:
STOP-Taste
(falls vorhanden)
WEISSE Taste
zum Einstellen des
Endschalters UNTEN
01
Dauerbetriebszeit
Schutzart
Isolierklasse
Max. Drehungen Endschalter
rev00 24.09.2020
: 4 Minuten
: IP54
: H
: 100
GRÜNE Taste
zum Einstellen
des Endschalters
OBEN
