R&S
RTB2000
que pour chaque nœud (étiquette symbolique), et certaines informations spécifiques
au protocole.
Vous pouvez charger des listes d'étiquettes, et activer leur utilisation pour le décodage.
Résultat, le signal décodé indique l'étiquette symbolique à la place des valeurs d'ID ou
d'adresses, donc il est simple d'identifier les messages des différents nœuds de bus.
Vous pouvez également utiliser la liste d'étiquettes pour déclencher sur un identifiant
ou une adresse. Au lieu de saisir la valeur, vous sélectionnez le nom, qui est défini
dans la liste d'étiquettes.
Le format des fichiers de listes d'étiquettes est le PTT.
Les listes d'étiquettes sont spécifiques aux protocoles. Elles sont décrites dans les
chapitres relatifs aux protocoles :
●
Chapitre 12.5.6, "Liste d'étiquettes
●
Chapitre 12.6.6, "Liste d'étiquettes
12.1.5.1
Utilisation des listes d'étiquettes

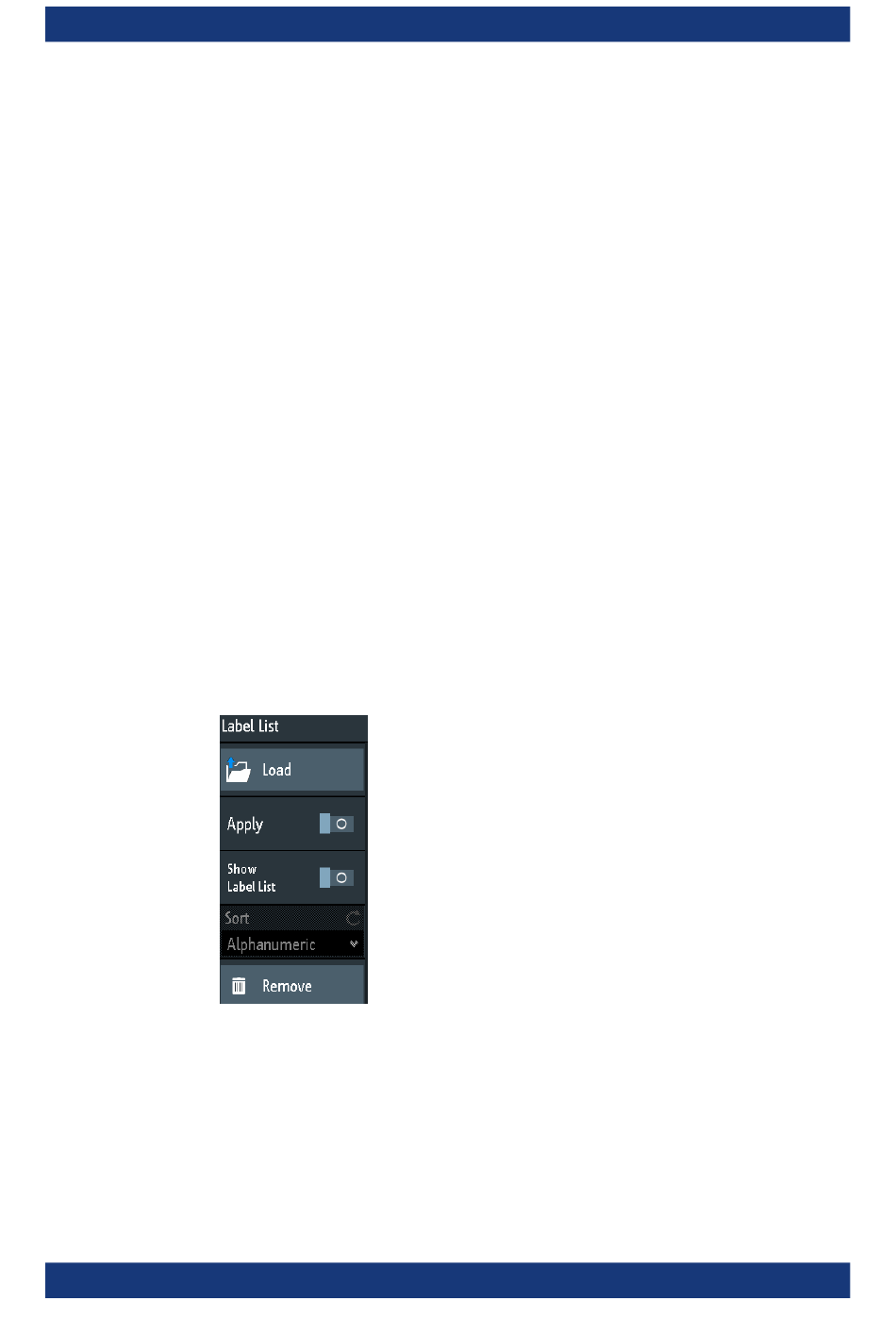

Pour charger une liste d'étiquettes et afficher les étiquettes
1. Sauvegardez le fichier de la liste d'étiquettes sur un support USB.
2. Appuyez sur la touche [Protocol].
3. Configurez le protocole.
4. Dans le menu "Bus", sélectionnez "Liste des étiquettes".
5. Sélectionnez "Charger".
6. Naviguez dans le fichier de la liste d'étiquettes, sélectionnez-la, et appuyez sur
"Charger".
7. Pour lire la liste d'étiquettes, appuyez sur "Afficher liste étiquettes".
8. Pour visualiser les étiquettes des nœuds dans l'affichage des données décodées,
appuyez sur "Appliquer".
Manuel d'utilisation 1333.1611.09 ─ 11
Les bases de l'analyse de protocoles
CAN",
à la page 268
LIN",
à la page 281
Analyse de bus série
227
