12.3 INSTALLATION GÉNÉRIQUE
VENUS PLUS - JOY AIRTIGHT
3

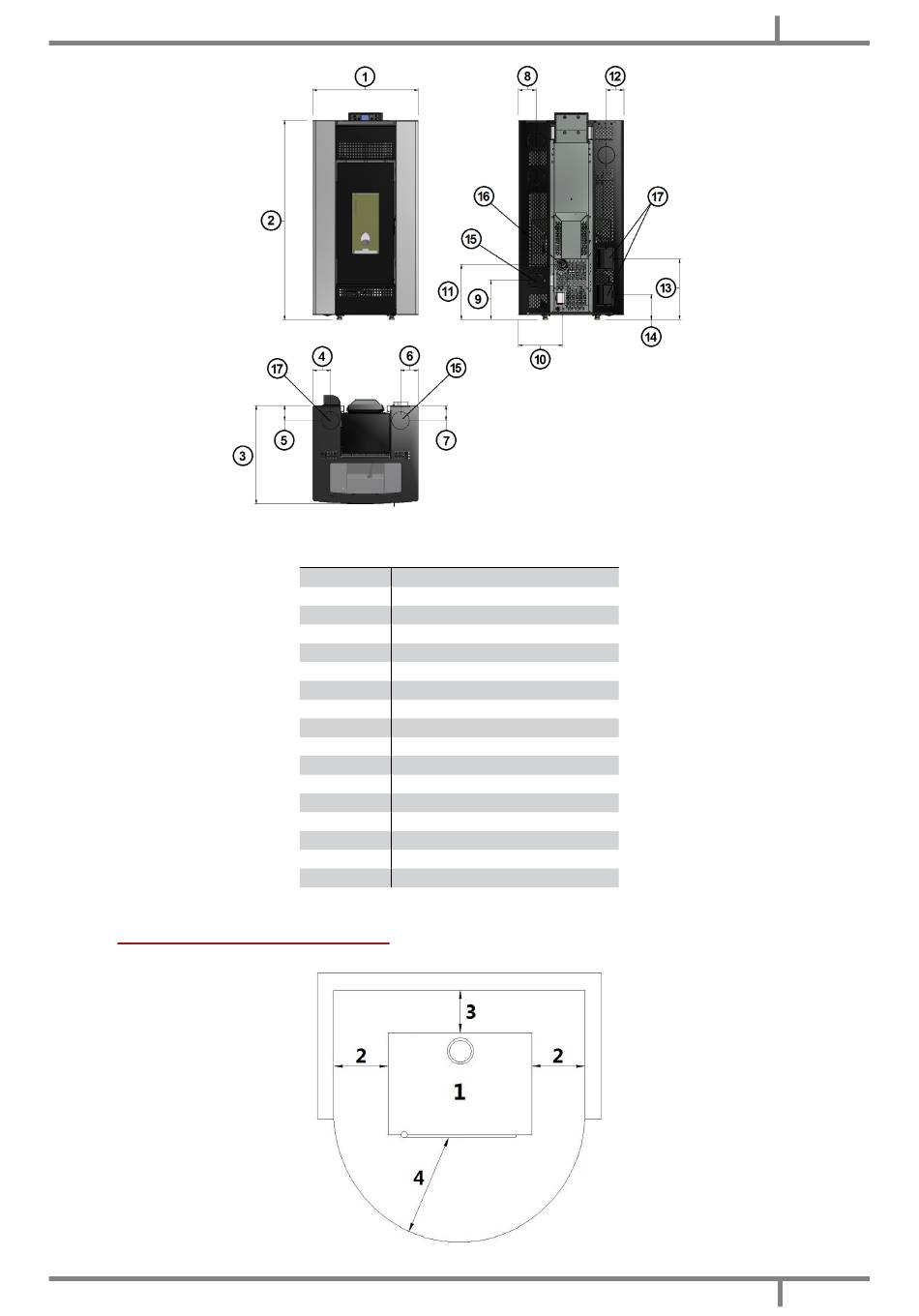

Fig. 18 - Dimensions générales: Joy Airtight
LÉGENDE Fig. 18 à page 19
1
58,5 cm
2
111,2 cm
3
55 cm
4
9,8 cm
5
8,7 cm
6 9,8 cm
7
8,7 cm
8
9,7 cm
9
22 cm
10
24,4 cm
11 30,2 cm
12
9,7 cm
13
40 cm
14
14 cm
15
Tuyau d'évacuation d.8 cm
16 Prise d'air comburant d.6 cm
17
Évacuation d'air chaud
Fig. 19 - Installation générique
FR
