3. Anschlüsse und Bedienelemente
Zum Anschluss externer Komponenten wie Taster, Schwanenhalsmikrofon und Lautsprecher ist die MCS-D 3643 mit
verschiedenen Anschlüssen ausgestattet wie 5-pol. / 7-pol. Phoenix-Steckverbindung, 5-pol. XLR, Klinke (3,5 mm)
und zwei Lemo-Anschlüssen für das Konferenznetzwerk bzw. den NetRateBus.
Anschlüsse Konferenznetzwerk (Lemo)
Über die Lemo-Buchsen wird die MCS-D 3643 an die Steuerzentrale MCS-D 200 oder an ein Netzgerät
CA 4146 angeschlossen, außerdem dienen die Lemo-Buchsen zum Anschluss der Systemeinheiten MCS-D 3643
untereinander oder an andere Sprechstellen.
Der Anschluss erfolgt im Einkabelsystem, d.h. die erste Systemeinheit MCS-D 3643 wird an die Steuerzentrale
MCS-D 200 oder an ein Netzgerät CA 4146 angeschlossen, die zweite Systemeinheit oder Sprechstelle an die
erste usw.
LED Low Bus-Power
Die LED Low Bus-Power leuchtet rot auf, wenn zu wenig Spannung im Bus anliegt. Passen Sie das Systemdesign
entsprechend an (z.B. Verkabelung ändern, Sprechstellenanzahl reduzieren, zusätzliches Netzteil CA 4146 ein-
setzen), bis die LED Low Bus-Power nicht mehr leuchtet

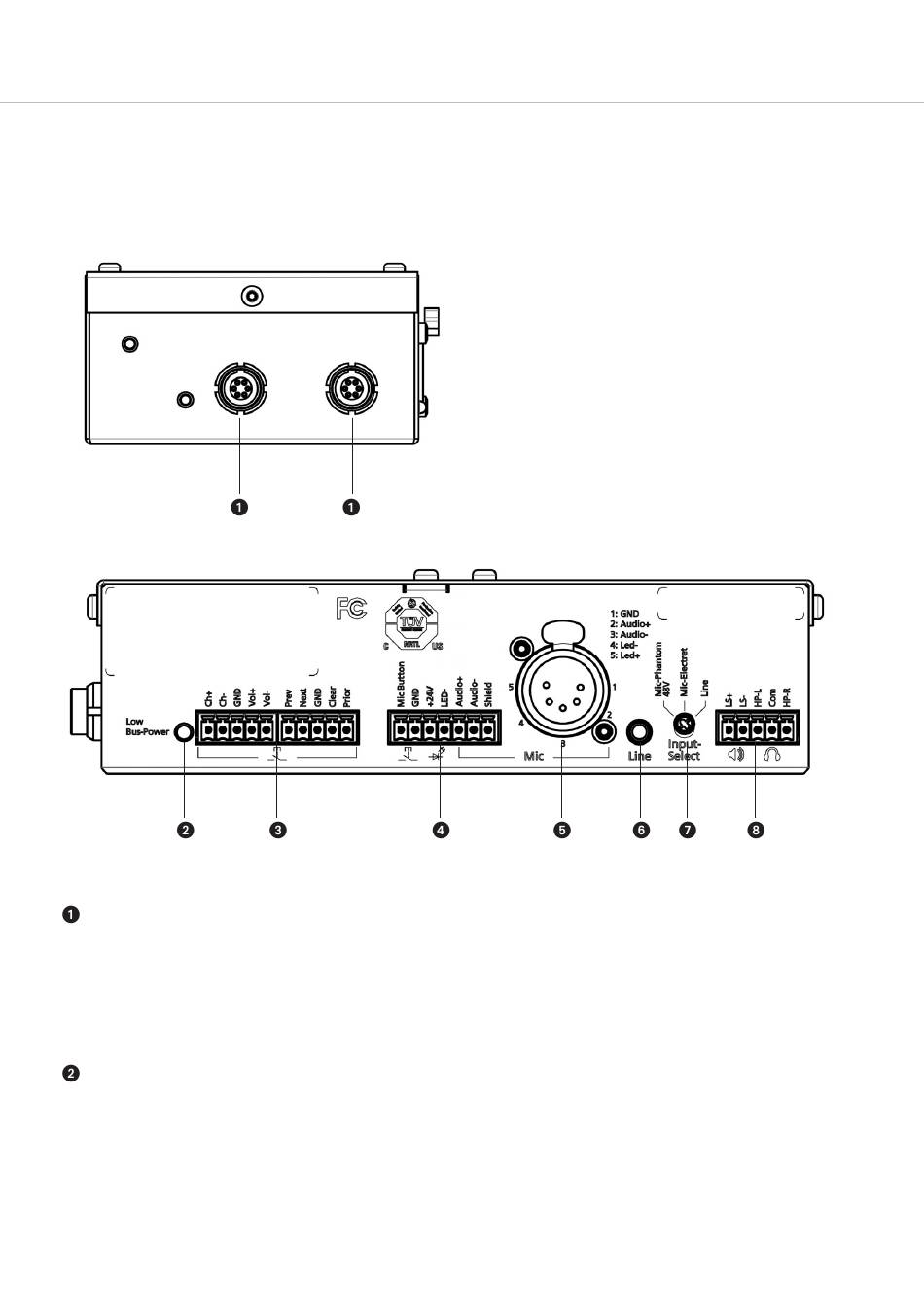

MCS-D 3643 – Anschlüsse
