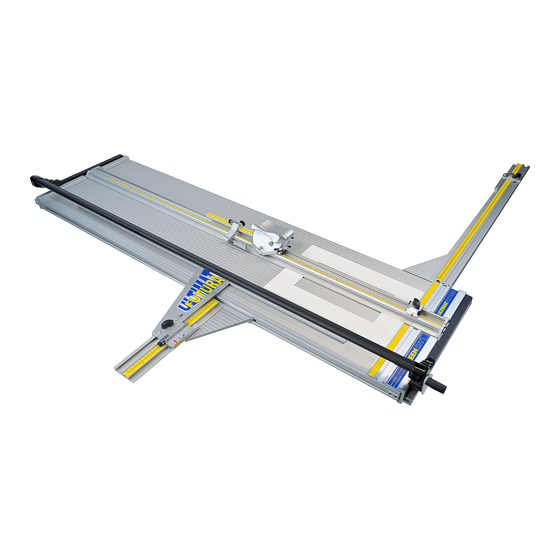

- Page 1 ULTIMAT GOLD Inspired Design – Precision Engineering MANUEL D 'INSTRUCTIONS Keencut Limited, Baird Road, Willowbrook Industrial Estate, Corby, Northants, ENGLAND NN17 5ZA. Telephone: 01536 263158 Fax: 01536 204227 E-mail: info@keencut.co.uk www.keencut.co.uk...
-
Page 2: Table Des Matières
Sommaire Identification Apprenez à connaître votre machine ULTIMAT GOLD Préparation Comment monter votre machine ULTIMAT GOLD Apprenez à connaître vos lames Fonctionnement Découpe d’un carton aux dimensions voulues Réglage de la butée du bras de mesure Réglage de la profondeur de la lame Coupe en biseau 4.5-6 Réglage des butées... -
Page 3: Apprenez À Connaître Votre Machine Ultimat Gold
Apprenez à connaître votre machine ULTIMAT GOLD Glissière de guide de marge Balancier Barre T de guide de marge Porte-lame biseauté Butée du guide de marge Butée de filet en creux Base Début de butée de coupe Dispositif levage Bloc de découpage... -
Page 4: Préparation
Préparation Comment monter votre machine ULTIMAT GOLD PRÉPARATION Comment monter votre machine ULTIMAT GOLD COMMENT MONTER VOTRE MACHINE ULTIMAT GOLD LES PIEDS EN CAOUTCHOUC sont livrés avec des autocollants sur le dos. Placez-les comme indiqué sur la surface inférieure de la base, et non sur la plaque d’extrémité. -
Page 5: Apprenez À Connaître Vos Lames
épaisseur 0,015” TECH S Si vous avez besoin de lames échantillons, contactez directement Keencut, et une petite quantité vous sera (lame biseautée) envoyée gratuitement. Nous serons heureux de connaître vos résultats ! noter : Si vous utilisez les lames Tech S.012, vous pouvez utiliser uniquement l’extrémité... -
Page 6: Fixations Supplémentaires De Guide De Marge (En Option)
Préparation Fixations supplémentaires de guide de marge (en option) PRÉPARATION Fixations supplémentaires de guide de marge (en option) Verrou de guide de marge Utilisé si la machine est placée sur une table inclinée afin que le guide de marge ne puisse pas glisser le long du bord de la base sous l’effet des vibrations. -
Page 7: Fonctionnement
Fonctionnement Découpe d’un carton aux dimensions voulues ‘X’ ‘X’ FONCTIONNEMENT Découpe d’un carton aux dimensions voulues POUR DECOUPER UN CARTON AUX DIMENSIONS VOULUES, en utilisant le cutter vertical équipé d’une lame à forme trapézoïdale, réglez la profondeur pour que l’extrémité de la lame dépasse juste du carton découpé. Il n’est pas nécessaire d’utiliser un martyr pour les coupes verticales. -
Page 8: Réglage De La Butée Du Bras De Mesure
Fonctionnement Réglage de la butée du bras de mesure Vous aurez besoin de Largeur connue FONCTIONNEMENT Réglage de la butée du bras de mesure VERIFIEZ que le passe-partout a été coupé aux dimensions voulues. Si le bras de mesure n’a pas donn une mesure précise, on peut régler le doigt de la butée du bras de mesure (X) en utilisant une clé... -
Page 9: Réglage De La Profondeur De La Lame
Fonctionnement Réglage de la profondeur de la lame ➠ FONCTIONNEMENT Réglage de la profondeur de la lame DECOUPE D’UNE OUVERTURE AVEC BORD BISEAUTE REGLE Changez régulièrement votre lame. Le coût d’une demi-lame (deux extrémités de coupe par lame) est négligeable par comparaison avec le cot d’un passe-partout. -
Page 10: Coupe En Biseau
Coupe en biseau LES BUTEES sur la machine Ultimat Gold ont des couleurs codées pour faciliter les explications. Ne modifiez pas pour le moment les réglages du curseur, réglez les butées à l’aide uniquement du grand bouton à oreille noir ; nous vous expliquerons plus loin le réglage du curseur. - Page 11 Fonctionnement Coupe en biseau FONCTIONNEMENT Coupe en biseau LES BUTEES (suite) Déplacez le bloc de découpage au-delà du bord éloigné du passe- partout. Appuyez sur le doigt début de coupe (Y) avec le pouce de la main `gauche, jusqu’ à ce qu’il touche la surface du martyr. Tirez vers vous le bloc de découpage jusqu’...
-
Page 12: Réglage Des Butées
Fonctionnement Réglage des butées FONCTIONNEMENT Réglage des butées LE REGLAGE DES BUTÉES est une opération qui s’exécute en 2 étapes ; cependant, dans la plupart des cas, on peut omettre la pre mière étape. ETAPE 1 Découpez un passe-partout comme indiqué précédemment (avec toutes les butées réglées sur 3) ; il suffit d’exécuter 2 coupes. Mesurez la largeur de la bordure au dos (blanc) du passe-partout. -
Page 13: Adjusting The Limit Stops
Fonctionnement Adjusting the Limit Stops Final de corte DEBUT DE COUPE FIN DE COUPE Debut de corte DEBUT DE COUPE FIN DE COUPE OUPE TROP LONGUE COUPE TROP COURTE COUPE TROP LONGUE COUPE TROP COURTE Mesurez et évaluez la longueur de la coupe trop courte ou trop longue Déplacez le curseur (rouge) Déplacez le curseur (vert) Déplacez le curseur (vert) -
Page 14: Maintenance
Maintenance Vous aurez Equerrage besoin de COUPE COUPE COUPE ✔ COUPE supérieur inférieur Réglez à l’aide dune clé hexagonale 5 mm MAINTENANCE Equerrage VOUS NE DEVEZ PAS AVOIR BESOIN DE REGLER L’EQUERRAGE DE LA MACHINE ! LE REGLAGE DE L’EQUERRAGE DE LA BARRE DE COUPE ET DU BRAS DE MESURE PAR RAPPORT A LA PLAQUE D’EXTREMITE est exécuté dans notre usine avant l’expédition des nouvelles machines. -
Page 15: Alignement Du Guide De Marge
Maintenance Alignement de la barre T du guide de marge Vous aurez besoin de MAINTENANCE Alignement de la barre T du guide de marge L'ALIGNEMENT DE LA BARRE T DU GUIDE DE MARGE avec la barre de coupe est vérifié en utilisant deux pièces de monnaie identiques. -
Page 16: Dépose De La Règle Début De Coupe
Maintenance Dépose de la règle début de coupe Vous aurez besoin de MAINTENANCE Dépose de la règle début de coupe DEPOSE DE LA REGLE DEBUT DE COUPE Dévissez la vis à l’aide de la clé hexagonale 3 mm. Mettez le porte-lame de coupe vertical en position basse et dévissez la seconde vis. Enlevez la règle l’extrémité... -
Page 17: Réglage Des Roulements De La Glissière Du Bloc De Découpage
Réglage des roulements de la glissière du bloc de découpage Les roulements commandant le mouvement de glissement du bloc de découpage de la machine Ultimat gold sont usinés dans un matériau remarquable appelé polyfine à poids moléculaire extrêmement élevé, et leur durée de vie est illimitée. -
Page 18: Techniques De Coupe
Techniques de coupe Découpe de marges de largeurs différentes 1ére coupe 3éme 2éme coupe coupe NOTE : Continuez à modifier les butées avant d’exécuter chaque coupe. 4me coupe TECHNIQUES DE COUPE Découpe de marges de largeurs différentes MARGES INEGALES : Découpe d’un passe-partout avec des marges inégales, par exemple 3, 3, 3 & 4. Sur le dos du passe-partout, marquez les largeurs de marge pour chacun des quatre côtés, comme indiqué. -
Page 19: Exécution D'une Coupe En Biseau
Techniques de coupe Exécution d’une coupe en biseau Vous aurez besoin de ✍ Fig A Pencil Marque au crayon TECHNIQUES DE COUPE Exécution d’une coupe en biseau A l’aide d’un crayon, marquez légèrement le dos du passe-partout, et ensuite coupez le passe-partout. Enlevez le passe-partout et les chutes, et conservez-les. -
Page 20: Techniques De Coupe Découpes De Passe-Partout À Coin Décalé
Techniques de coupe Découpes de passe-partout à coin décalé TECHNIQUES DE COUPE Découpes de passe-partout à coin décalé Réglez les butées aux dimensions indiquées dans le tableau ci- dessous, et excutez normalement chaque ensemble de coupes. Lorsqu’on découpe des passe-partout décalés ou en gradins, on peut obtenir de meilleurs résultats en soulevant la lame et en la réinsérant ensuite au centre du passe-partout, de temps à... -
Page 21: Découpe D'ouvertures Multiples Et De Cases De Titre
Techniques de coupe Découpe d’ouvertures multiples et de cases de titre Vous aurez besoin de ✍ Pencil ¹ Barre de coupe Butée début de coupe Doigt début de coupe Bloc de découpage TECHNIQUES DE COUPE Découpe d’ouvertures multiples et de cases de titre on aura inétrêt à... -
Page 22: Accessoires En Option
Accessoires en option Jauge de coupe multi-angle 45° 37.5° 30° JAUGE DE COUPE MULTI-ANGLE La jauge de coupe multi-angle facilitera les découpes obliques pour des découpes créatives de passe-partout ou contrecollés. Les trois jauges permettent de positionner avec précision le passe-partout, de marquer et de découper suivant des angles de 30°, 37,5°, 45°, 52, 5° et 60°, facilitant ainsi le découpage des passe- partout avec des hexagones, des octogones, des angles biseautés, etc. -
Page 23: Kit De Rallonge Du Guide De Marge 75 Cm (30")
Accessoires en option Kit de rallonge du guide de marge 75 cm (30") You will need KIT DE RALLONGE DU GUIDE DE MARGE 75 cm (30”) Ce kit comprend une glissière prolongée de guide de marge et deux bras de rallonge de base pour pouvoir effectuer une coupe éloignée de 75 cm (30”) du guide de marge. -
Page 24: Dépannage
Dépannage CAUSES ET REMEDES DEFAUT CAUSES ET REMEDES DEFAUT DEFAUT Surface de mon- Remplacez la lame La lame ne donne Remplacez la lame tage rayée pas une qualité de remplacez le martyr Réglez la profondeur de la lame coupe constante Evitez d’appuyer sur le balancier Défaut d’équerrage du passe-partout Remplacez le mar-...
