Datos Técnicos - System Sensor M200G-RF Manuel D'installation

102 mm
B501AP
M200G-RF

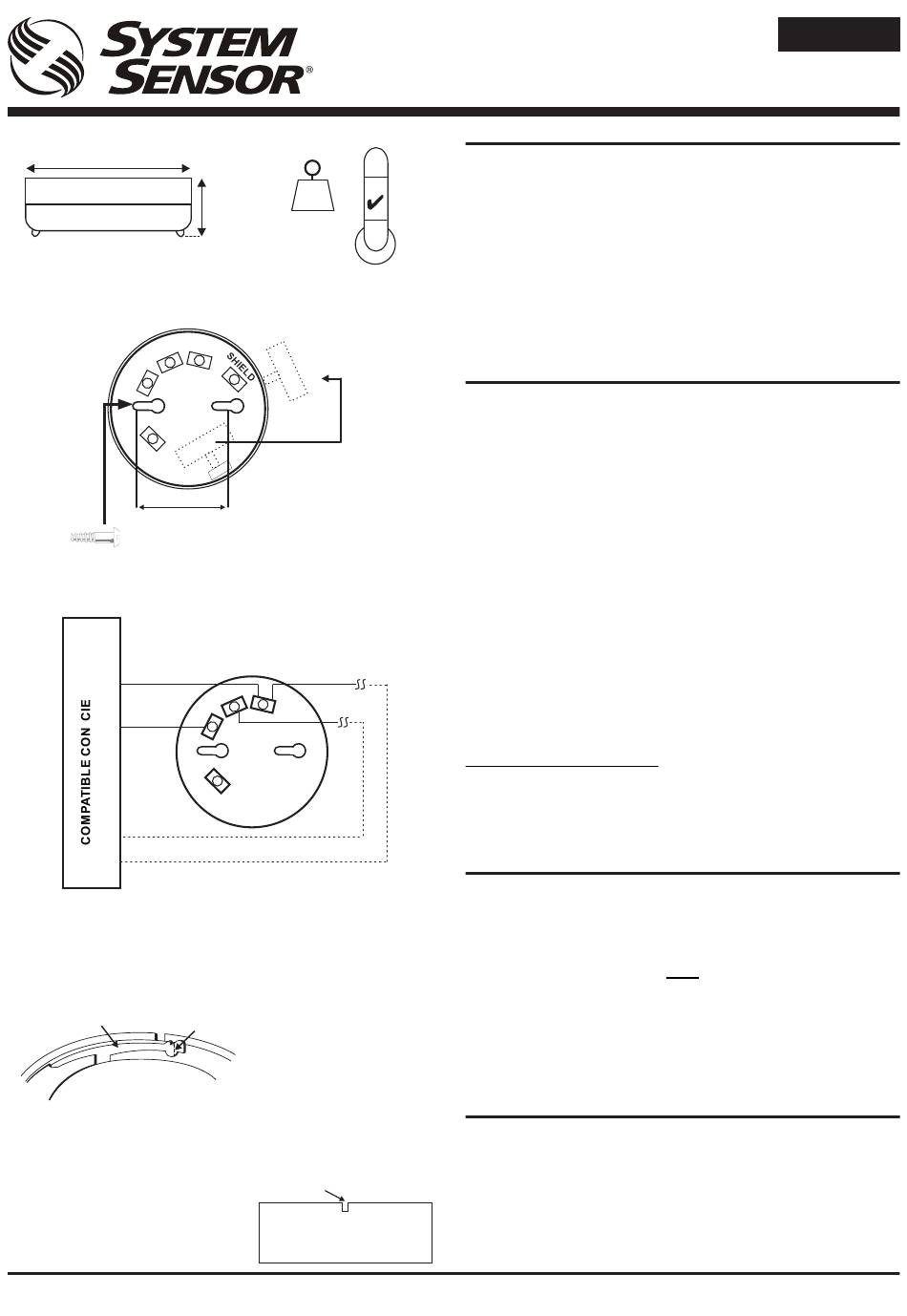

Figura 1: Montaje de B501AP
4
2
3
50-60 mm
≤ M4
Figura 2: Cableado de B501AP
-
+
+
-
Figura 3a: Activación de la función anti-manipulación
PALANCA DE PLÁSTICO
Figura 3b: Extracción del repetidor de la base
CON LA AYUDA DE UN DESTORNILLADOR PEQUEÑO DE PUNTA
PLANA, EMPUJAR EL PLÁSTICO EN DIRECCIÓN DE LA FLECHA
D200-303-00
90g
42 mm
1 ETIQUETA DE
DIRECCIÓN
4
1
2
3
ROMPER LA LENGÜETA EN LA
LÍNEA DE PUNTOS GIRÁNDOLA
HACIA EL CENTRO DE LA BASE
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
M200G-RF
PASARELA DE SISTEMA VÍA RADIO
INSTRUCCIONES DE INSTALACIÓN
DESCRIPCIÓN
El modelo M200G-RF es un dispositivo vía radio avanzado
diseñado para el uso con sistemas de detección de incendios
60°C
analógicos direccionables que utilicen un protocolo de comuni-
cación compatible para la monitorización y el control.
-30°C
La pasarela contiene un transceptor inalámbrico que permite la
comunicación vía radio bidireccional entre el sistema de detección
de incendios con sensor vía radio y el la central que controla el
sistema de alarma de incendios.
Este dispositivo cumple las normas EN54-25, EN54-17 y EN54-
18. además de los requisitos de EN 300 220 y EN 301 489 según
la directiva R&TTE.
DATOS TÉCNICOS
Tensión de alimentación del
lazo de comunicación:
Corriente máxima de protección contra cortocircuitos:
Corriente en reposo del lazo
de comunicación
(ninguna comunicación de bucle):
Lazo de comunicación
(muestreo una vez durante 5s
LED verde intermitente):
Corriente (máx.) de LED de lazo encendido: rojo 4mA, ámbar 5,3mA
Tiempo de inicialización de encendido: 2 segundos (típico)
Radiofrecuencia:
Potencia de salida vía radio:
Alcance:
Comunicaciones vía radio con hasta 32 dispositivos vía radio
Humedad relativa:
Cableado:
La pasarela debe recibir alimentación de una fuente limitada con tensión
extra-baja de seguridad (SELV) y contar con las protecciones requeridas
contra sobrecargas y cortocircuitos
Aislador de lazo en la pasarela
Corriente continua máx. del aislador.
(contacto cerrado):
Corriente máx. del aislador:
Corriente máx. del aislador (contacto abierto): 15mA @ 24V
Máx. resistencia en serie (contacto cerrado): 300 m ohm
INSTALACIÓN
Este equipo, así como cualquier actividad asociada de cableado,
se debe instalar cumpliendo todas las normas y leyes relevantes.
Las figuras 1 y 2 muestran la instalación de la base B501AP (para
más instrucciones sobre ello, consultar el documento ref. D550-33-00).
El espacio entre varios dispositivos con sistema vía radio debe ser
como mínimo de 1m
Características anti-manipulación
La base incluye una función que, cuando se activa, previene que se
pueda quitar la pasarela de la base sin el uso de una herramienta.
Consultar las Figuras 3a y 3b para más detalles.
CONFIGURACIÓN DE LA DIRECCIÓN
Configurar la dirección girando los dos interruptores giratorios
situados en la parte inferior de la pasarela (ver figura 4 al dorso),
utilizando un destornillador para girar las ruedas en la dirección
deseada. La pasarela tomará una dirección del módulo en el
lazo. Seleccionar un número entre 01 y 159 (Nota: el número de
direcciones disponibles dependerá de la capacidad del panel;
comprobar la documentación del panel para más información).
Anotar la dirección en la etiqueta unida a la base.
E S PA Ñ O L
15 – 29 V Corriente Continua
(corriente de lazo ≤ 900mA)
900mA
@ 24V: hasta 510µA máx.
dependiendo de configuración vía
radio (peor caso 32 dispositivos
en configuración de estrella)
@ 24V: hasta 3,4mA máx.
dependiendo de configuración vía
radio (peor caso 32 dispositivos
en configuración de estrella)
865-870 MHz (hasta 18 canales)
14dBm (máx)
400m (valor en aire libre)
del 10% al 93% (sin condensación)
0,75mm2 – 2,5mm2 máx.
0,9A (tensión de entrada ≤ 29V)
0,9A (tensión de entrada ≤ 29V)
Nota
I56-3892-001
