Specifiche Tecniche; Impostazione Dell'indirizzo - System Sensor M200G-RF Manuel D'installation

102 mm
B501AP
M200G-RF

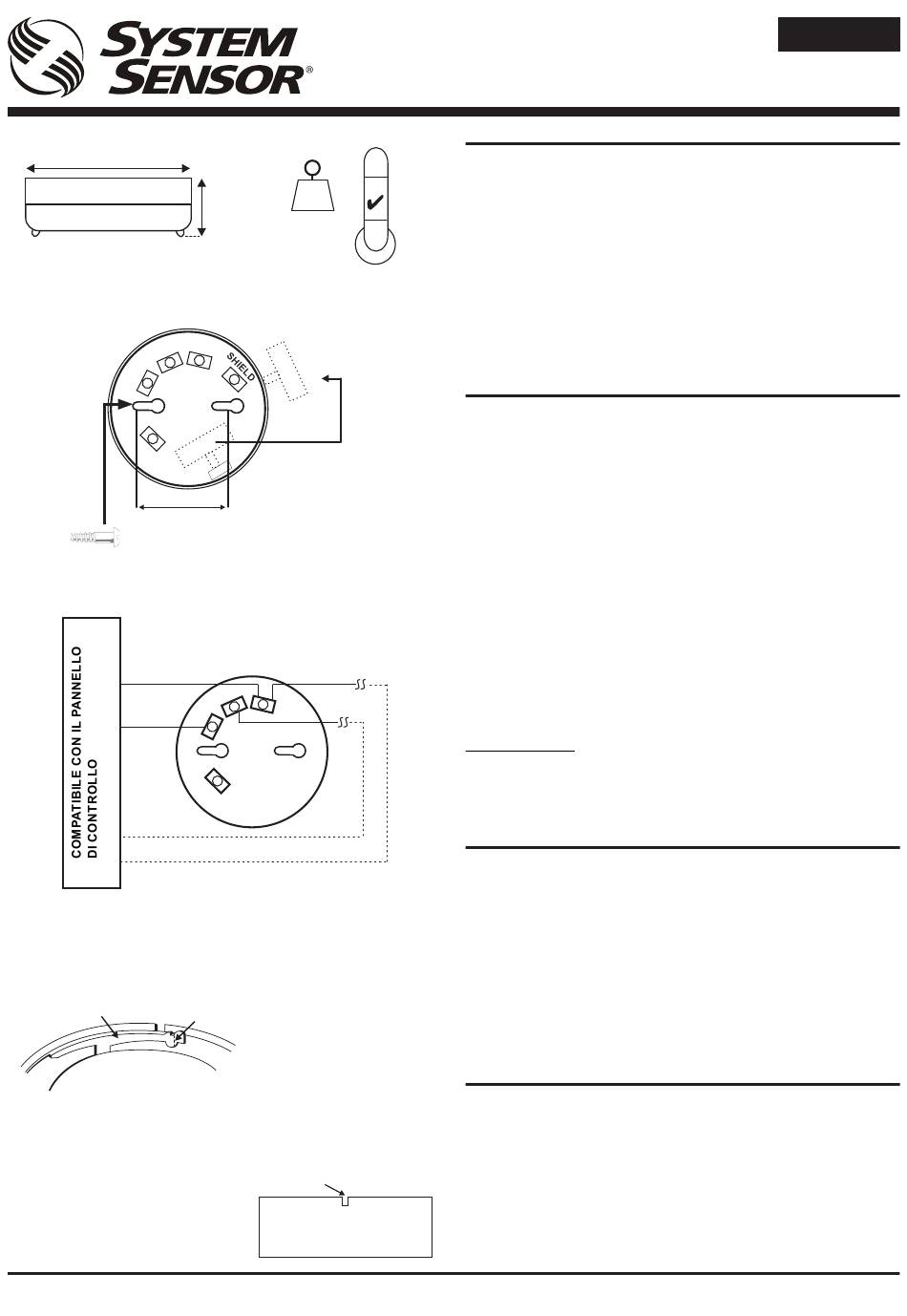

Figura 1: Montaggio B501AP
4
2
3
50-60 mm
≤ M4
Figura 2: Cablaggio B501AP
-
+
+
-
Figura 3a: Attivazione della funzione antimanomissione
LINGUETTA DI PLASTICA
Figura 3b: Rimozione del gateway dalla base con funzione
antimanomissione attivata
USARE UN CACCIAVITE A TAGLIO PER SPINGERE LA LINGUETTA
ANTIMANOMISSIONE IN DIREZIONE DELLA FRECCIA
D200-303-00
90g
42 mm
TARGHETTA
1 PER SCRITTURA
DELL'INDIRIZZO
4
1
2
3
ROMPERE LA LINGUETTA IN
CORRISPONDENZA DELLA LINEA
TRATTEGGIATA TORCENDOLA IN
DIREZIONE DEL CENTRO DELLA BASE
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
ISTRUZIONI DI INSTALLAZIONE ED
USO PER GATEWAY RADIO
M200G-RF
DESCRIZIONE
Il gateway M200G-RF è un dispositivo a radiofrequenza che
permette di interfacciare dispositivi antincendio radio con sistemi
60°C
antincendio intelligenti e indirizzabili cablati che usano un protocollo
di comunicazione proprietario.
-30°C
Il gateway contiene un ricetrasmettitore che permette una
comunicazione radio bidirezionale con i dispositivi di rivelazione
e segnalazione antincendio wireless System Sensor, ed una serie
di driver che permettono la comunicazione via cavo (linea) con il
pannello di controllo.
Il presente dispositivo è a norma EN54-25, EN54-17 ed EN54-18,
e rispetta i requisiti di cui agli standard EN 300 220 ed EN 301 489
per la conformità alla Direttiva R&TTE.

SPECIFICHE TECNICHE

Tensione di alimentazione di linea: 15 – 29 V CC (Corrente di linea ≤ 900 mA)
Corrente max di protezione da cortocircuito: 900 mA
Corrente di linea in standby (senza comunicazione su loop, a 24 V): fino a 510
Corrente di linea in funzionamento normale (comunicazione ogni 5s con
LED verde intermittente, a 24 V): fino a 3,4 mA max a seconda della
Corrente di accensione LED sul loop (max): Rosso 4 mA, Ambra 5,3 mA
Tempo di inizializzazione all'accensione: 2 s (tipico)
Frequenza radio:
Potenza di uscita RF:
Portata:
Massimo numero di dispositivi RF controllabili: 32
Umidità relativa:
Cablaggio:
Il gateway deve essere alimentato tramite una fonte a potenza limitata con
bassissima tensione di sicurezza (SELV, Safety Extra Low Voltage) e con
le necessarie protezioni da sovraccarico e da cortocircuito
Isolatore di Linea
Corrente continua max dell'isolatore (chiuso): 0,9 A (tensione in ingresso ≤ 29 V)
Corrente di commutazione max dell'isolatore: 0,9 A (tensione in ingresso ≤ 29 V)
Corrente di isolamento max (aperto): 15 mA a 24 V
Resistenza in serie max (chiuso): 300 mOhm
INSTALLAZIONE
L'installazione del presente dispositivo e di eventuali impianti
associati deve essere eseguita in conformità ai codici e i
regolamenti pertinenti.
Nelle figure 1 e 2 è illustrata l'installazione della base B501AP (sono
disponibili ulteriori istruzioni, consultare il documento rif. D550-33-00).
Nota - La distanza tra i dispositivi di un sistema radio deve essere
di almeno 1 metro.
Funzione antimanomissione
La base è dotata di un dispositivo antimanomissione che, una volta
attivato, impedisce la rimozione del gateway senza l'impiego di un
utensile. Vedere le figure 3a e 3b per altre informazioni.

IMPOSTAZIONE DELL'INDIRIZZO

Per impostare l'indirizzo, usare i due selettori rotanti situati sul lato
inferiore del gateway (vedere figura 4 ) ruotandoli servendosi di un
cacciavite, in modo da comporre l'indirizzo desiderato. Il gateway
occupa l'indirizzo di un modulo sul loop. Selezionare un numero
tra 01 e 159 (Nota: il numero di indirizzi a disposizione dipende dal
pannello di controllo. Consultare la documentazione del pannello
per ulteriori informazioni). Se richiesto scrivere l'indirizzo sulla
targhetta affissa alla base.
Inserire il gateway nella base e ruotarlo in senso orario.
I TA L I A N O
µA max a seconda della configurazione RF (caso
peggiore 32 dispositivi in configurazione a stella)
configurazione RF (scenario peggiore 32
dispositivi in configurazione a stella)
865-870 MHz (fino a 18 canali)
14 dBm (max)
400 m (tipico in aria libera)
dal 10% al 93% (senza condensa)
0,75 mm – 2,5 mm max
2 2
I56-3892-001
