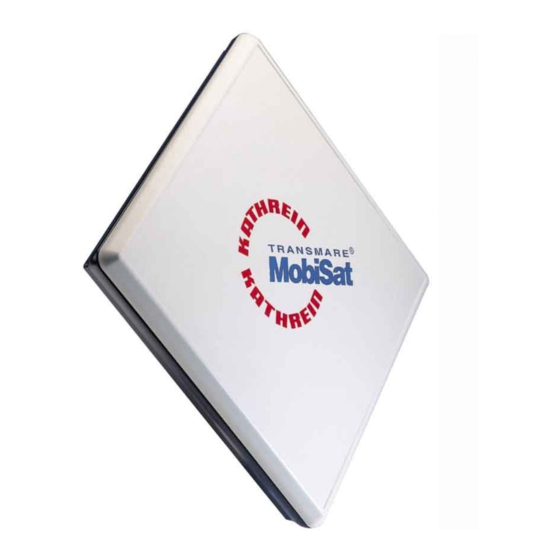

Flachantenne für mobile Anwendung
ein Ausgang schaltbar
Merkmale
Zum Empfang von digitalen TV- und Radio-Programmen
sowie anderen Satelliten-Signalen
Frequenzbereich: 10,70-12,75 GHz
Stromversorgung erfolgt über Niederführungskabel
Für den Einsatz auf dem stillstehenden Wohnmobil,
Wohnwagen oder Lkw
Mit integriertem Single-LNB (ein Ausgang)
Geeignet für die Montage an Sat-Gelenkmasten HDM 14x
oder auf der Dreheinheit HDP 600
Max. zulässige Fahrzeuggeschwindigkeit: 130 km/h
Bestimmungsgemäßer Gebrauch (Verwendungszweck)
Die BAS 60 ist für den mobilen Einsatz zum Satellitenempfang auf dem stillstehenden Caravan, Wohnmobil, Lkw oder nicht gewerblich
genutzten Binnenschiff konzipiert. Die Befestigungskonstruktion der Antenne ist auf die Sat-Gelenkmaste HDM 140, HDM 141 und
HDM 143 abgestimmt (Abb. 1), wobei die Ausrichtung der Antenne mittels Kurbel- bzw. Mastdrehung aus dem Fahrzeuginneren heraus
erfolgt. Eine weitere Montagemöglichkeit besteht in der Kombination mit der Dreheinheit HDP 600 (Abb. 2). Bei dieser Anwendung
wird die Antenne vollautomatisch ausgerichtet. Die Montage der BAS 60 auf die Dreheinheit ist in der Montageanleitung des HDP 600
beschrieben.
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises und der den Geräten beiliegenden
Dokumentationen und Anleitungen hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Die nachfolgend aufgeführten Sachverhalte führen zum Verlust von Gewährleistungs-/Garantie- und Haftungsansprüchen gegenüber
dem Hersteller:
-
Unsachgemäße Montage
-
Verwendung von hier nicht genannten Befestigungszubehör, wodurch die mechanische Sicherheit der Antennenanlage in diesem
Fall nicht gewährleistet werden kann
-
Unzulässiger Gebrauch wie z. B. die Nutzung der Flachantenne als Ablage
-
Bauliche Veränderungen oder Eingriffe an der Antenne oder dem Befestigungszubehör, wodurch sowohl die mechanische als auch
die funktionelle Sicherheit gefährdet sind
-
Gewaltsames Öffnen der Antenne (möglicher Funktionsausfall)
-
Verwendung von lösemittelhaltigen Reinigern wie Azeton, Nitro-/Farbverdünner, Benzin o. ä.
-
Missachtung der weiteren Hinweise dieser Anleitung
Hinweis zur StVZO (Straßenverkehrs-Zulassungs-Ordnung)
Bei Festinstallation der Flachantenne auf einem Kfz, das am öffentlichen Straßenverkehr teilnimmt, sind die geltenden Vorschriften der
StVZO zu beachten. Im Besonderen gilt dies für die §§ 19/2; 30 C; 32 (2) sowie die EG-Richtlinie 74/483 EWG. Zusammenfassend
besagen diese, dass ein Eintrag in die Fahrzeugpapiere nicht erforderlich ist, sofern die Antenne sich bei beladenem Fahrzeug in
einer Höhe von mehr als 2 m befi ndet und die Antenne nicht über die seitlichen, äußeren Fahrzeugumrisse herausragt. Dabei darf die
höchstzulässige Höhe von 4 m (Fahrzeug und Antenne) nicht überschritten werden.
Tipp: Bewahren Sie die Anleitung für später auftretende Fragen sorgfältig auf und geben Sie diese bei einem Verkauf der Antenne
an den nächsten Besitzer weiter.
1 / 12
BAS
60
216195
