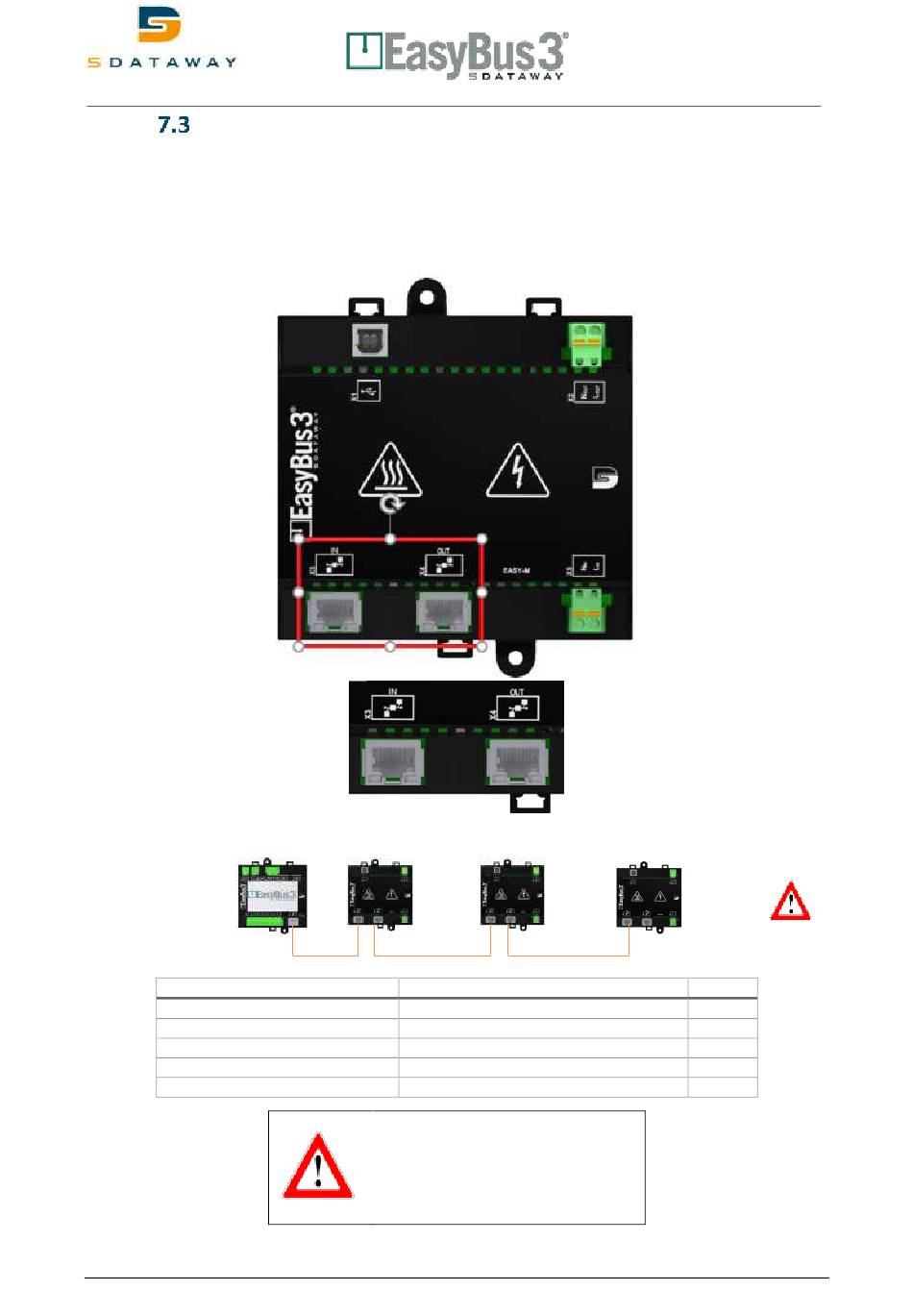

X3, X4 – EasyBus3®-Master
Le connecteur X3 RJ 45 est une entrée d'alimentation 24 Vdc.
Il utilise un protocole de bus propriétaire pour communiquer et s'alimenter à partir du Easy3-H ou du
précédent Easy3-M dans la configuration.
Le connecteur X4 RJ45 est une sortie d'alimentation 24 Vdc.
Il utilise un protocole de bus propriétaire pour communiquer et alimenter le prochain Easy3-M de la
configuration.
Le port X3 est l'entrée et X4 la sortie. Il est nécessaire de respecter la topologie suivante :
Description
Type de Connecteur
Protocole
Voltage Maximum
Type de Câble
Résistance de terminaison
Propriété de SDATAWAY SA- © 2018 SDATAWAY SA Tous droits réservés. Page 24 / 39
IN
OUT
IN
Propriétaire
Min. Cat-5, F/FTP or S/FTP
Automatique
Ces ports utilisent un connecteur
RJ45 mais ne sont pas compatibles
avec Ethernet.
Brancher un RJ45 avec PoE peut
endommager les composants
électroniques.
OUT
IN
Nom.
RJ45
24
Système EasyBus3®
Documentation Technique
Max 3 Easy3-M
Unit
V
Révision 1 / July 2020
