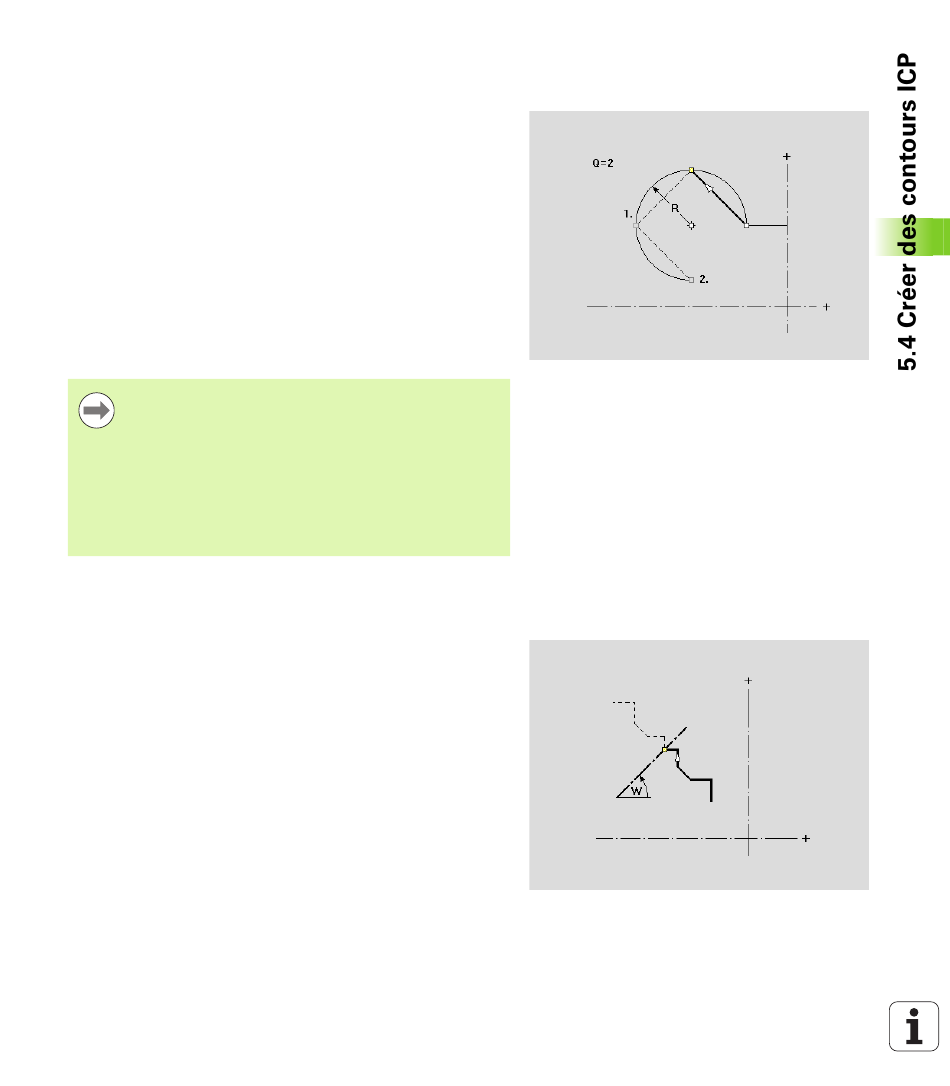

Dupliquer une section de contour de manière
circulaire
Cette fonction vous permet de définir une section du contour et de la
"raccrocher" au contour existant sur un cercle.

Sélectionner "Dupliquer > Rangée circulaire" dans le menu Pièce
finie
 Sélectionner des éléments de contour avec la softkey Elément
suivant ou la softkey Elément précédent
 Appuyer sur la softkey Sélectionner

Saisir le nombre de répétitions et le rayon.

Appuyer sur la softkey Mémoriser
Paramètres
Q Nombre (La section du contour est copiée Q fois.)
R Rayon
Selon le rayon défini, la commande définit un cercle autour
du point initial et du point final de la section du contour.
Les points d'intersection des cercles donnent les deux
points de rotation possibles.
L'angle de rotation est obtenu à partir de la distance entre
le point initial et le point final de la section du contour.
Les softkeys Solution suivante et Solution précédente
vous permettent de sélectionner l'une des solutions
mathématiquement possibles.
Dupliquer une section du contour avec la
fonction miroir
Cette fonction vous permet de définir une section du contour, de la
dupliquer avec la fonction miroir et de l'ajouter au contour existant.
 "Dupliquer > Image miroir" dans le menu Pièce finie

Sélectionner des éléments de contour avec la softkey Elément
suivant ou la softkey Elément précédent
 Saisir l'angle de l'axe de l'image miroir.
 Appuyer sur la softkey Mémoriser
Paramètres
W Angle de l'axe de l'image miroir. L'axe de l'image miroir passe
par le point final actuel du contour.
Référence de l'angle : axe Z positif

Inverser

Cette fonction vous permet d'inverser le sens programmé d'un
contour.
