1.
Coff ret électrique.
2.
Interface utilisateur.
3.
Circulateur.
4.
Échangeur condenseur.
5.
Électrode d'allumage et d'ionisation.
6.
Ventilateur / Mélangeur.
7.
Vanne gaz.
8.
Échangeur ECS.
9.
Capteur de pression.
10. Débitmètre ECS.
11. Filtre + limiteur de débit sanitaire.
12. Siphon (évacuation des condensats).
13. Purgeur manuel.
14. Soupape de sécurité (Chauff age).
15. Purgeur automatique.
16. Vase d'expansion.
17. Adaptateur concentrique et joint (amenée
d'air comburant et évacuation des fumées).
18. Prise pour analyse de l'air comburant.
19. Prise pour analyse des fumées.
20. Silencieux
21. Moteur (vanne directionnelle)
22. Bipasse
23. Vis de vidange
24. Connecteur PASS pour pour Navipass IO

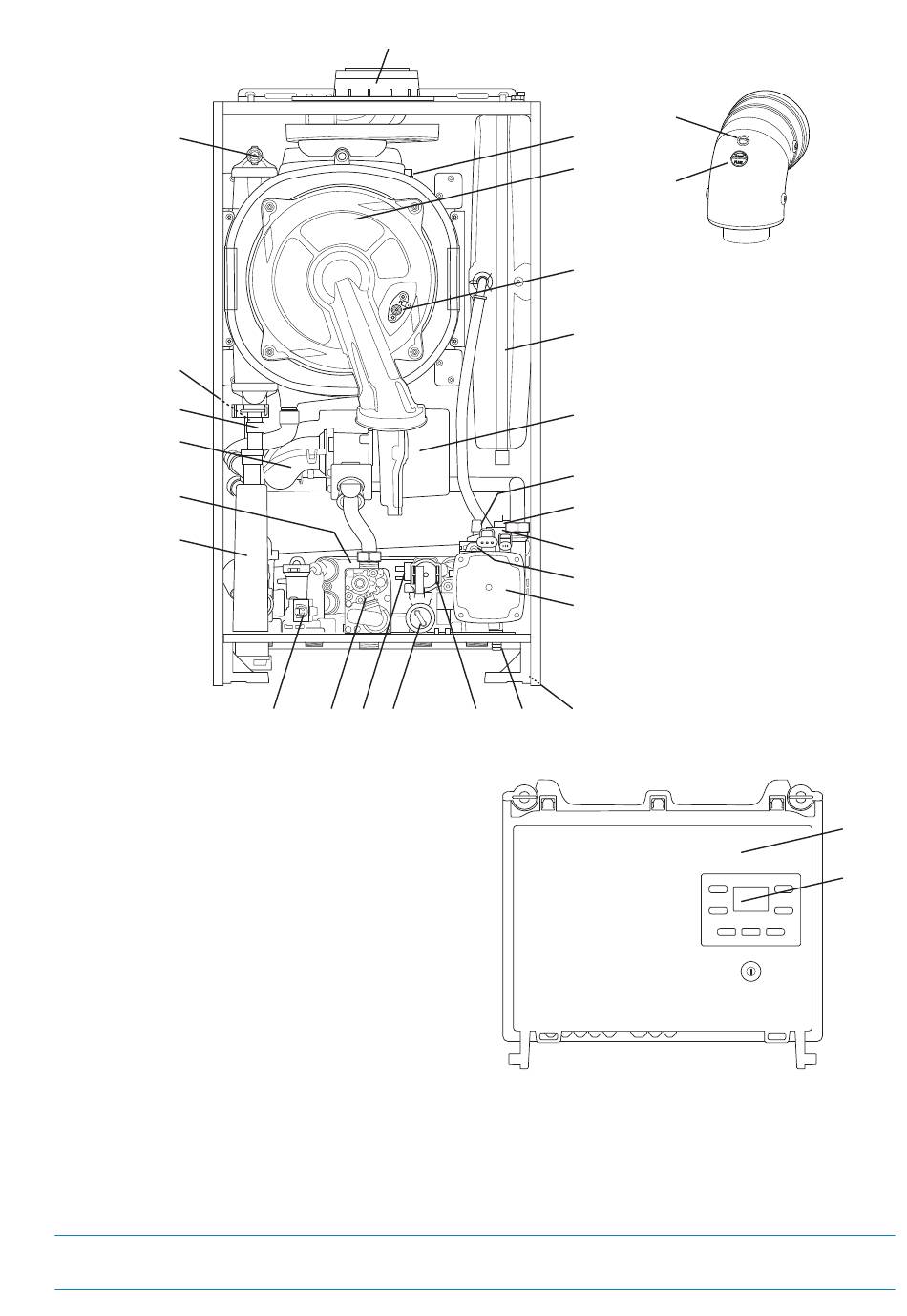

fi g. 3 - Organes - Chaudière Micro
Naia 2 Micro / Installation / 1904 - FR
17
D 1 8
28
7
21
11
25
4
5
16
6
15
9
14
22
3
10
23
24
Sondes de température :
25. Sonde de sécurité thermique échangeur.
26. Sonde de retour Échangeur.
27. Sonde de départ Échangeur.
28. Sonde ECS.
Valeur ohmique des sondes : voir
18
19
fi g. 34, page 53
1
2
- 11 -
