Câblage Externe Minimal - mdp FIRST 1Q DC 60/10 Notice D'utilisation

FIRST 1Q DC 60/10

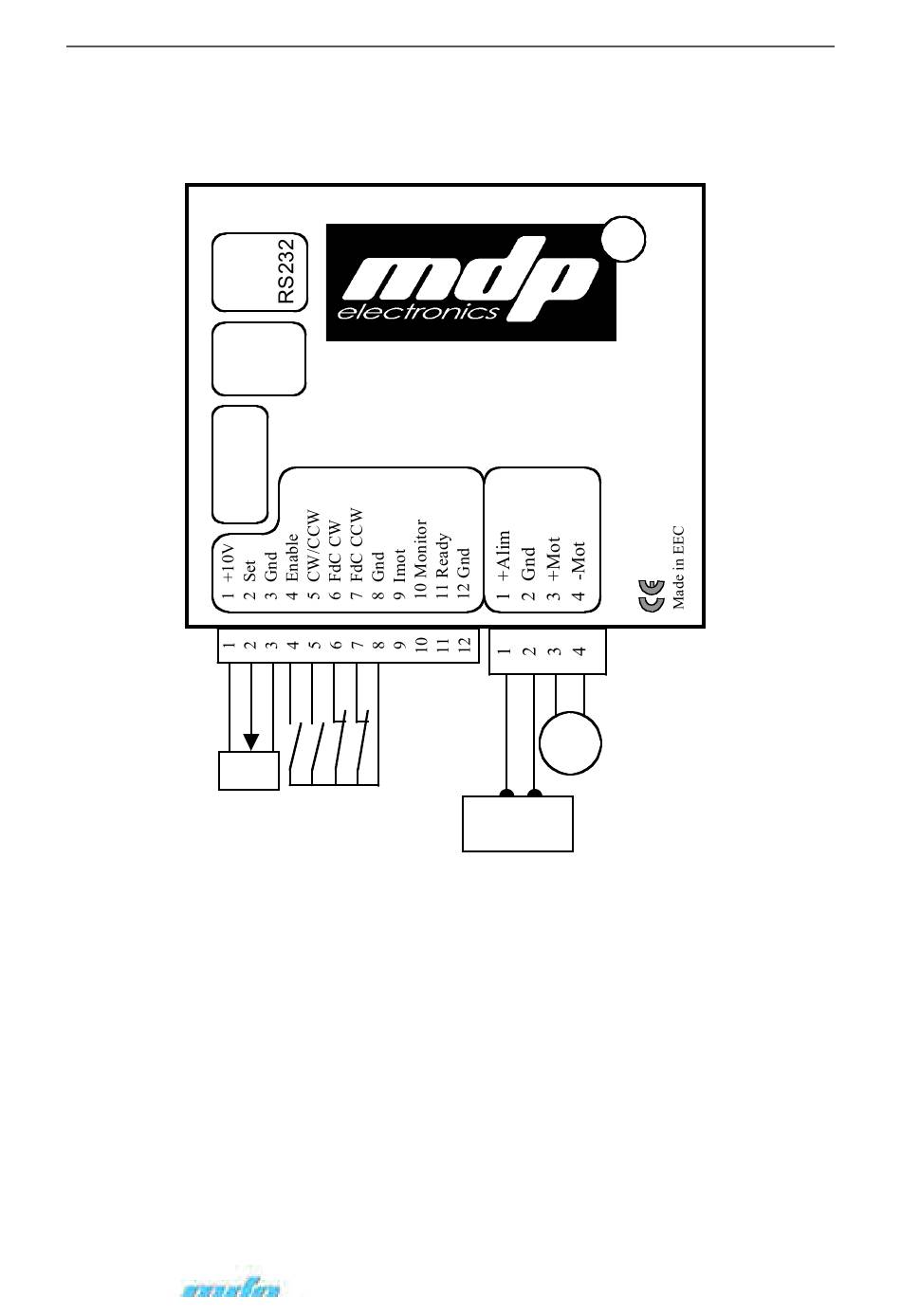

3 Câblage externe minimal
1 NC
2 Rx
3 Tx
4 0V
Power
Cw/Ccw
Fault
OK
+
-
10k
ATTENTION : si aucun Fin de Course n est utilisé dans l application,
6
FIRST DC 1Q 60/10
Servo amplifier 10-60V 10A
Signal
il faut que les entrées FdC soient reliées au GND.
Tel : 0 472 018 300 Fax : 0 472 018 309 E-mail : mdpcontact@mdp.fr
NOTICE D UTILISATION
Power
+ -
M
-
+
ALIM
10 .60VDC
rév.00 du 12/06/06
