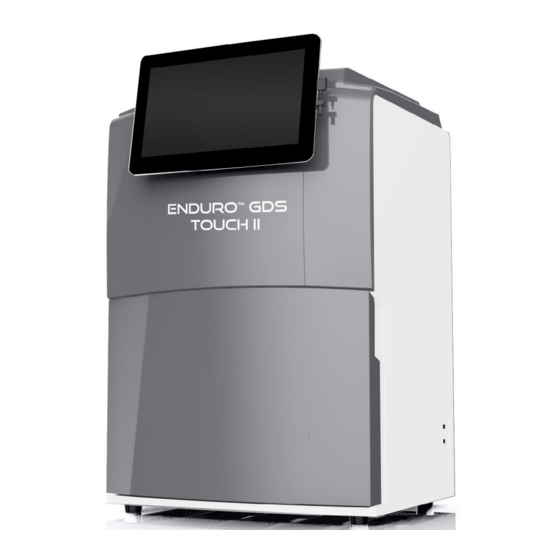

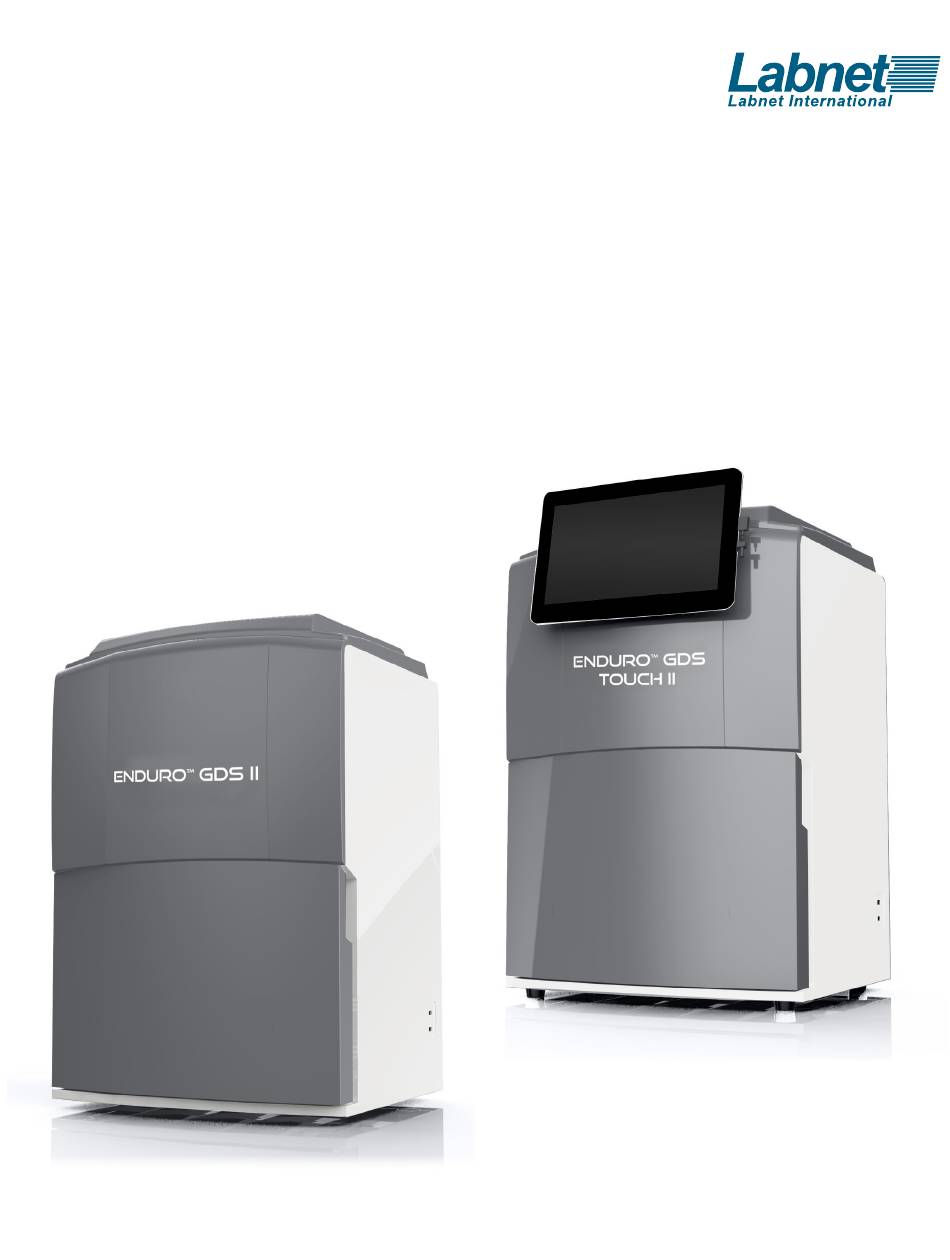

- Page 1 Labnet Enduro™ GDS II et Enduro GDS Touch II Système de documentation sur gel Mode d’emploi Références catalogue : GDS2-1302 GDS2-1365 GDST2-1302 GDST2-1365...
-
Page 2: Table Des Matières
4. Mise en place du système ............... . . 5 5. Guide d’installation du système de documentation sur gel Labnet Enduro™ GDS II ....6 6. -
Page 3: Introduction
Informations sur le réglage de la tension Les systèmes Labnet Enduro GDS II et Enduro GDS Touch II possèdent une alimentation électrique qui choisit automatiquement la bonne tension pour votre pays ou votre région. Catégorie de protection : IP20 selon la norme CEI 60529... -
Page 4: Sécurité Et Conformité Réglementaire
à la peau non protégés. Nous recommandons donc de porter des verres anti-UV ou un masque facial. Les systèmes Enduro GDS II et Enduro GDS Touch II sont fournis avec un transilluminateur ultraviolet (UV 200 à 400 nm) intégré à l’intérieur du système. L’exposition aux rayons UV peut provoquer des lésions irréversibles au niveau des yeux et de la peau. Le boîtier du système confine les rayons dans le système et protège l’utilisateur de toute exposition. -
Page 5: Spécifications
3. Spécifications Labnet Enduro™ GDS II Labnet Enduro GDS Touch II Système Labnet Système de documentation sur gel Système de documentation sur gel Caméra Résolution d’image 2,7 MP Résolution d’image 2,7 MP Lentille f/1,8 f/1,8 Epi blanc Epi blanc Sources lumineuses... -
Page 6: Guide D'installation Du Système De Documentation Sur Gel Labnet Enduro™ Gds Ii
5. Guide d’installation du système de documentation sur gel Labnet Enduro™ GDS II Sur la clé USB, trouvez le dossier « Enduro Imaging Files\ Enduro_v_XXX » et ouvrez-le. Double-cliquez sur le fichier Setup. Retirez le système de Identifiez la clé USB Labnet et (Il est possible qu’une pop-up Cliquez sur Next (Suivant) documentation sur gel connectez-la sur un ordinateur affiche un message indiquant pour démarrer l’assistant Labnet Enduro GDS II de son Microsoft®... - Page 7 5. Guide d’installation du système de documentation sur gel Labnet Enduro™ GDS II (suite) Trouvez le dossier « Master » dans le dossier « System Calibration ». Copiez le dossier Master et collez-le dans C:\Enduro Imaging Files\ Enduro_v_XXX. Quand il vous êtes demandé si vous voulez remplacer le dossier existant, sélectionnez Oui. Cliquez sur Finish (Terminer) Sur la clé USB Labnet, localisez Branchez le système dans une * R emarque : si vous ne voyez pour quitter l’assistant...
-
Page 8: Guide D'installation Du Système De Documentation Sur Gel Labnet Enduro™ Gds Touch Ii
6. Guide d’installation du système de documentation sur gel Labnet Enduro™ GDS Touch II Retirez le système de Localisez l’ordinateur tablette. Retirez les écrous papillon de Montez la tablette sur le documentation sur gel Labnet l’arrière de la tablette. système. Enduro GDS Touch II de son emballage. Fixez la tablette avec les écrous Connectez le câble mini-USB à Connectez le câble Branchez le système dans une papillon. la tablette. -
Page 9: Acquisition D'image
3. Fermez la porte de l’armoire. 4. Sélectionnez votre source de lumière. Voici un guide rapide pour sélectionner votre source de lumière : Labnet Enduro™ GDS II Labnet Enduro GDS Touch II Système Système de documentation sur gel Système de documentation sur gel Gel EtBr... -
Page 10: Présentation Des Fonctionnalités Du Logiciel
8. Présentation des fonctionnalités du logiciel Onglet Home (Accueil) Open (Ouvrir) Image Info (Informations sur l’image) Ouvre une image préalablement enregistrée. Collecte certaines des informations sur la manière dont votre image a été capturée, dont la date et l’heure ainsi que la durée d’exposition. Indique également la source lumineuse et la Save (Enregistrer) valeur d’étalonnage. - Page 11 Select ROI possède deux fonctions : Sélectionnez la région d’intérêt puis sélectionnez Image Capture (Capturer l’image) Epi Blue (Epi bleu) – le résultat est une image recadrée finale Allume la source lumineuse Epi Blue. (Système Sélectionnez la région d’intérêt puis de documentation sur gel Labnet Enduro™ GDS sélectionnez Auto Exposure (Exposition Touch II uniquement) automatique) – le résultat consiste en des calculs d’exposition automatique influencés Trans White (Transillumination blanche) uniquement par votre région d’intérêt.
- Page 12 8. Présentation des fonctionnalités du logiciel (suite) Onglet Annotations L’onglet Annotations vous permet d’annoter une image ouverte ou de dessiner sur cette image. Pencil (Crayon) Pointer (Pointeur) Pour dessiner à main levée sur l’image. Il s’agit du sélecteur d’objets. Il permet de sélectionner les zones de texte, les objets, les lignes etc. afin de les modifier ou de les supprimer. Par exemple, pour modifier la couleur d’une case : Undo (Annuler) sélectionnez le pointeur, double-cliquez sur la case à modifier, puis sélectionnez l’outil de sélection de Utilisez cet outil pour annuler quelques unes...
-
Page 13: Accessoires En Option
GDS2-WLCS Enduro GDS II GDS2-GCT Bac de transport de gel pour système de documentation sur gel Labnet Enduro GDS II GDS2-GCS Bac de transmission d’UV qui protège le transilluminateur à UV lors de la découpe de bandes Verres orange parfaits pour réduire l’arrière-plan lors de la découpe de bandes avec de la GDS2-OG lumière bleue... -
Page 14: Mise Au Rebut Du Produit
Conformément à la Directive 2012/19/UE du Parlement européen et du Conseil en date du 4 juillet 2012 relative aux déchets d’équipements électriques et électroniques (DEEE) modifiée, les systèmes de documentation sur gel Labnet Enduro™ GDS II et Enduro GDS Touch II portent le symbole de la poubelle sur roues barrée et ne doivent pas être mis au rebut avec les ordures ménagères. Par conséquent, l’acheteur doit suivre les instructions relatives à la réutilisation et au recyclage des déchets d’équipements électriques et électroniques (DEEE) fournies avec les produits et disponibles... - Page 16 91 124 4604099 t 800.492.1110 t 978.442.2200 f 978.442.2476 www.corning.com/lifesciences Labnet International est une filiale de Corning Incorporated. Pour une liste des marques de commerce, consultez www.corning.com/clstrademarks. Toutes les autres marques de commerce sont la propriété de leurs propriétaires respectifs.
