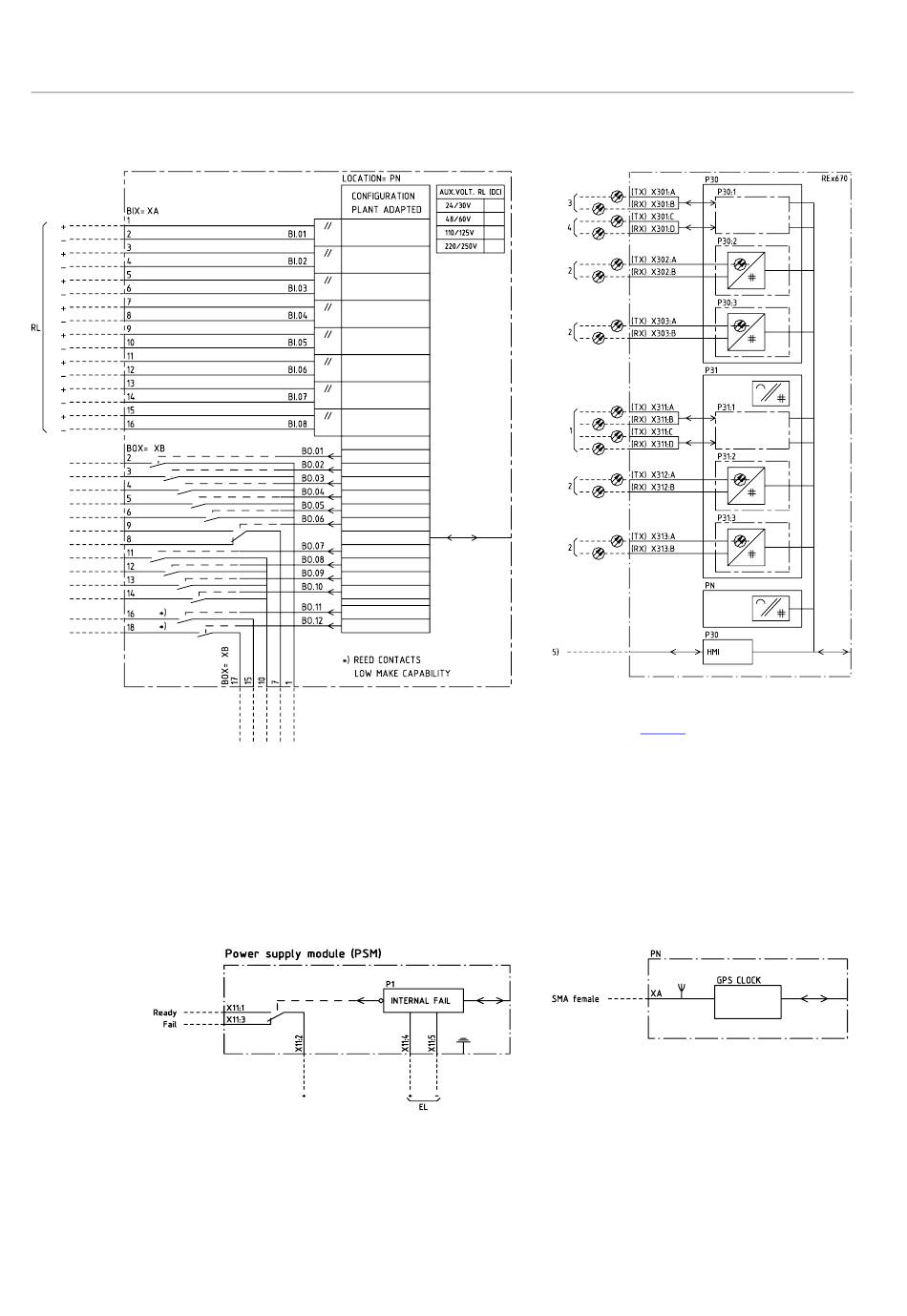

Figure 16: Module d'entrée/sortie binaire (IOM). Les contacts d'entrée XA correspon-
dent aux positions arrière X31, X41, etc. et les contacts de sortie XB aux
positions arrière X32, X42, etc.
Figure 18: Module d'alimentation (PSM)
Protection différentielle de
ligne IED RED 670
Guide de l'acheteur
Préconfigurée 1MRK 505 164-BFR
Figure 17: Interfaces de communication (OEM,
LDCM, SLM et HMI)
Note relative à la
figure 17
1)
Port de communication arrière IEC 61850, connecteur
ST
2)
Port de communication arrière C37.94, connecteur ST
3)
Port de communication arrière SPA/ IEC 60870-5-103,
connecteur ST pour glass alt. Connecteur HFBR à
ressorts pour plastique conformément à la commande
4)
Port de communication arrière LON, connecteur
ST pour glass alt. Connecteur HFBR à ressorts pour
plastique conformément à la commande
5)
Port de communication en façade, connecteur Ether-
net RJ45
Figure 19: Module de synchronisation de l'horloge
GPS (GSM)
Révision: F, Page 22
