ModelCraft ECO-Line 20A Mode D'emploi

Bedienungsanleitung
Version 12/09
Brushless-Flugregler
Best.- Nr. 20 78 62: ECO-Line 20A
Best.- Nr. 20 78 63: ECO-Line 30A
Best.- Nr. 20 78 64: ECO-Line 50A

Bestimmungsgemäße Verwendung
Das Produkt ist ein elektronischer Flugregler, der nur für einen sensorlosen Brushless-Motor (nicht
im Lieferumfang des Flugreglers) geeignet ist. Der Flugregler wird an einem freien Kanal eines
Fernsteuerempfängers für Modellflugzeuge angeschlossen und dient dort zur stufenlosen Drehzahl-
regelung des Brushless-Motors.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthal-
tenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.

Lieferumfang
• Flugregler mit offenen Kabelenden für Motor- und Akkuanschluss
• Bedienungsanleitung

Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen
wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht gestattet. Zerlegen Sie das Produkt nicht, es sind keine für Sie
einzustellenden oder zu wartenden Bestandteile enthalten. Außerdem erlischt dadurch die
Gewährleistung/Garantie!
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!
• Der Flugregler darf nicht feucht oder nass werden, dadurch wird er zerstört.
• Trennen Sie den Akku immer dann vom Flugregler, wenn er nicht benötigt wird.
• Schalten Sie immer zuerst den Sender ein und bringen Sie den Steuerknüppel für die Motor-
regelung in die Motor-Aus-Stellung. Erst danach darf der Flugregler mit einem Akkupack
verbunden werden.
• Bevor der Sender ausgeschaltet wird, muss zuerst der Flugregler vom Akku getrennt werden.
• Sowohl Flugregler als auch der daran angeschlossene Motor und auch der Akku werden bei
Betrieb sehr heiß, Verbrennungsgefahr!
• Achten Sie darauf, dass sich beim Umgang mit Flugmodellen niemals Körperteile oder Gegen-
stände im Gefahrenbereich von drehenden Teilen befinden.
• Betreiben Sie den Flugregler nur über einen Akkupack, aber niemals über ein Netzteil.
• Schließen Sie nur einen einzigen Brushless-Motor an den Flugregler an.
• Der Brushless-Flugregler ist nicht zum Betrieb von herkömmlichen Elektromotoren mit zwei
Anschlüssen geeignet! Der Flugregler ist nur zum Betrieb eines sensorlosen Brushless-Motors
geeignet.
• Halten Sie beim Einbau den größtmöglichen Abstand zwischen Flugregler und Empfänger ein,
um eine gegenseitige Beeinflussung zu vermeiden. Verlegen Sie die Kabel des Flugreglers nicht
neben der Antennenleitung des Empfängers.
• Beim Betrieb des Modells muss für eine ausreichende Kühlung des Flugreglers, des Akkus und
auch des Motors gesorgt werden. Decken Sie den Flugregler niemals ab!
• Vor dem Laden des Akkus ist dieser vom Flugregler abzustecken.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.

Anschluss und Montage des Flugreglers


Der Flugregler (1) wird mit offenen Anschlusskabeln (ohne Steckverbinder) geliefert, da bei
Elektroflugmodellen die unterschiedlichsten Hochstrom-Steckverbinder zum Einsatz kommen
können.
• Löten Sie an die beiden Stromversorgungskabel (2) einen zum Akkuanschluss passenden und
verpolungssicheren Hochstromstecker an.
Achten Sie bei der Auswahl des Steckverbinders darauf, dass die Kontakte für die zu
erwartenden Stromstärken ausgelegt sind.
Wichtig!
Achten Sie beim Anschluss des Steckverbinders auf die richtige Polung der beiden
Stromversorgungskabel: Rot = Plus (+) und Schwarz = Minus (-). Bei falschem
Anschluss können Flugregler und Akku zerstört werden! Es besteht dabei akute
Verbrennungsgefahr!
Schäden, die durch einen verpolt angeschlossenen Akku entstehen, fallen nicht unter
Garantie/Gewährleistung!
• Verbinden Sie die drei Motor-Anschlusskabel des Flugreglers (3) mit denen des Motors (4). Wenn
Sie dazu geeignete Hochstromsteckverbinder (5) verwenden (nicht im Lieferumfang des Flug-
reglers), können Sie den Brushless-Motor (6) zu Servicezwecken leicht vom Flugregler trennen.
Wenn später die Drehrichtung des Motors falsch ist, so vertauschen Sie einfach zwei der drei
Anschlüsse. Der Motor dreht dann in die andere Richtung.
• Verbinden Sie den dreipoligen Stecker des Flugreglers (7) mit dem entsprechenden Ausgang des
Empfängers. Achten Sie dabei auf die richtige Belegung der Steckkontakte am Empfänger (siehe
Bedienungsanleitung zum Empfänger bzw. Aufdruck auf dem Empfänger).
Gelbe/weiße/orange Leitung:
Rote Leitung:
Braune/schwarze Leitung:
• Befestigen Sie den Flugregler mit doppelseitigem Klebeband oder mit einem Stück selbst-
klebenden Klettband im Modellflugzeug. Der Flugregler sollte dabei möglichst weit vom Empfän-
ger entfernt im Modell eingebaut werden. Achten Sie dabei auch auf eine gute Belüftung des
Flugreglers.
• Verlegen Sie alle Kabel so, dass sie nicht in drehende oder bewegte Teile des Flugmodells
gelangen können. Verwenden Sie zur Fixierung Kabelbinder.
• Da der Flugregler eine eingebaute BEC-Elektronik besitzt, darf keine Empfängerbatterie bzw.
kein Empfängerakku verwendet werden! Der Empfänger wird direkt über den Flugregler aus dem
Antriebsakku versorgt.

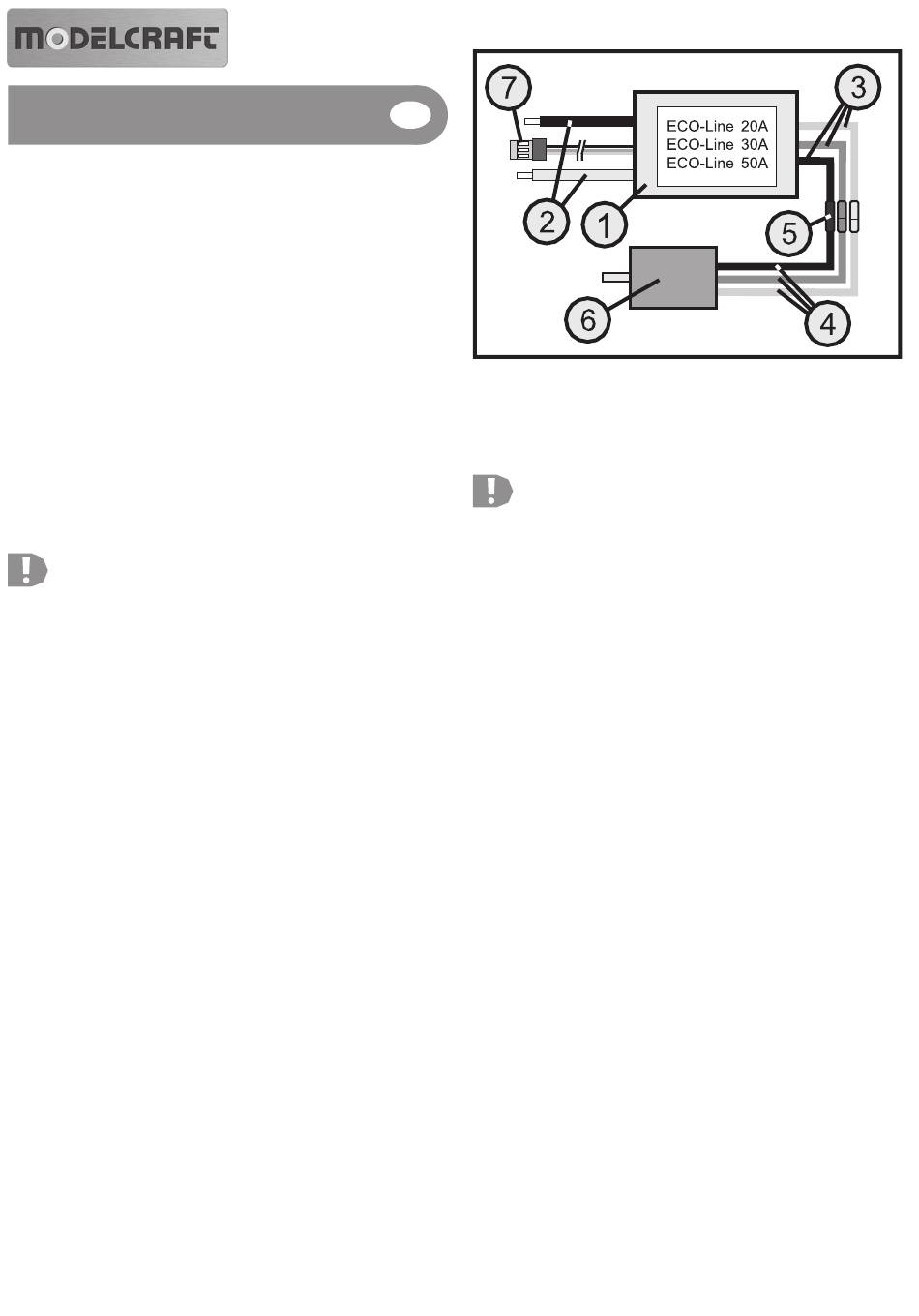

Bild 1
Steuersignal
Betriebsspannung
Minus/GND
