ASROCK AM2NF4G-SATA2 Guide D'installation Rapide page 89

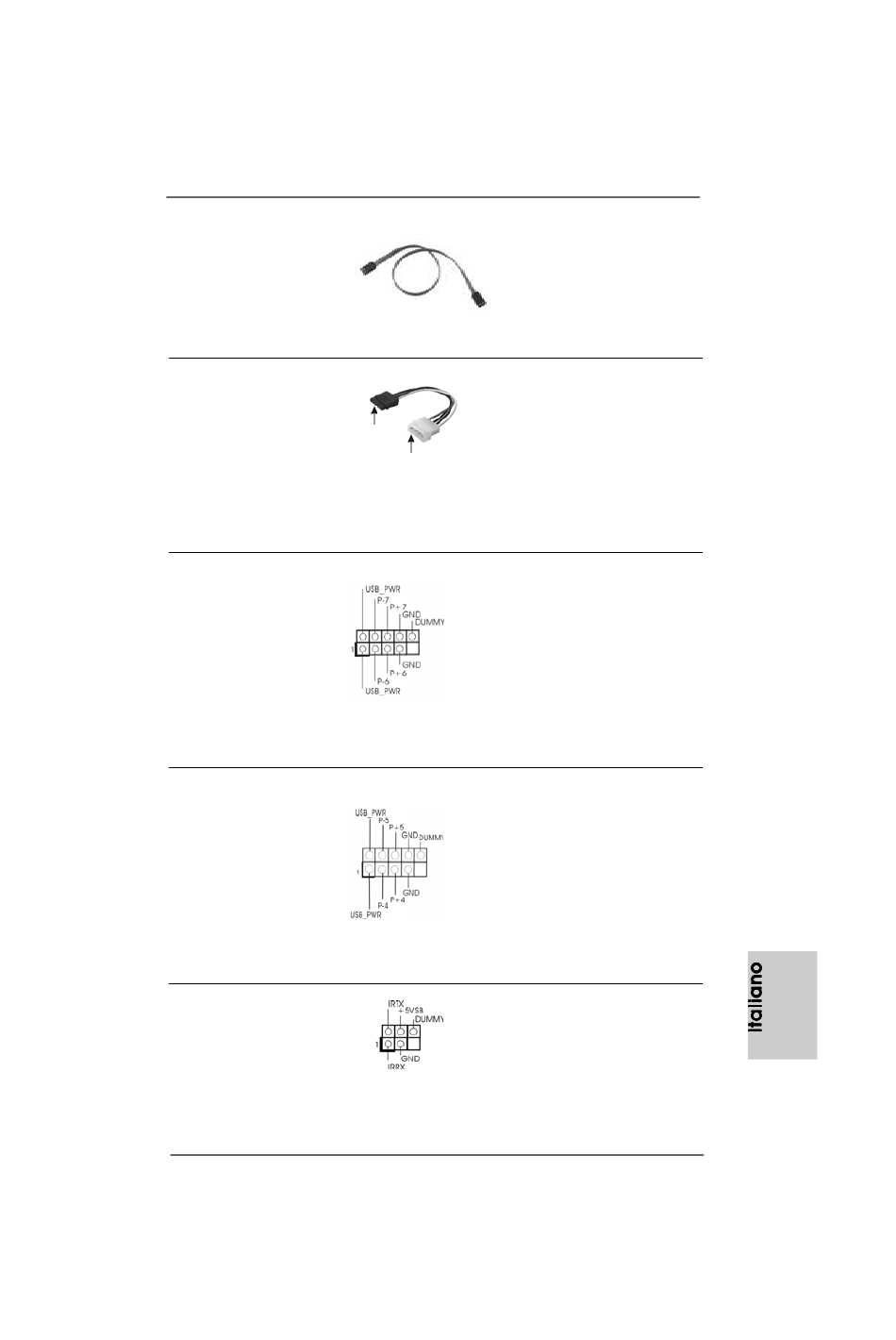

Cavi dati Serial ATA (SATA)
Cavo d'alimentazione
Serial ATA (SATA)
(Opzionale)
Connettere all'ailmentazione
dei dischi SATA
Collettore USB 2.0
(9-pin USB67)
(vedi p.2 No. 18)
Collettore USB 2.0
(9-pin USB_45)
(vedi p.2 No. 19)
Collettore modulo
infrarossi
(5-pin IR1)
(vedi p.2 item 21)
ASRock AM2NF4G-SATA2 Motherboard
Entrambe le estremità del cavo
dati SATA possono collegarsi
all'hard disk SATA / SATAII o al
connettore SATAII sulla scheda
madre.
Collegare l'estremità nera de
cavo di alimentazione SATA al
connettore di alimentazione del
drive. Poi connettete l'estremità
Connettere al gruppo
bianca del cavo di
di alimentazione
alimentazione SATA al
connettore power
dell'alimentatore.
Il dispositivo HD 8CH I/O
mette a vostra disposizione 4
porte USB 2.0 di default sul
pannello posteriore. Se le porte
USB posteriori non sono
sufficienti, è disponibile questo
collettore USB 2.0 (USB67)
che può supportare altre 2
porte USB 2.0.
Il dispositivo HD 8CH I/O
mette a vostra disposizione 4
porte USB 2.0 di default sul
pannello posteriore. Se le porte
USB posteriori non sono
sufficienti, è disponibile questo
collettore USB 2.0 (USB_45)
che può supportare altre 2
porte USB 2.0.
Questo collettore supporta
una wireless opzionale che
trasmette e riceve moduli
infrarossi.
