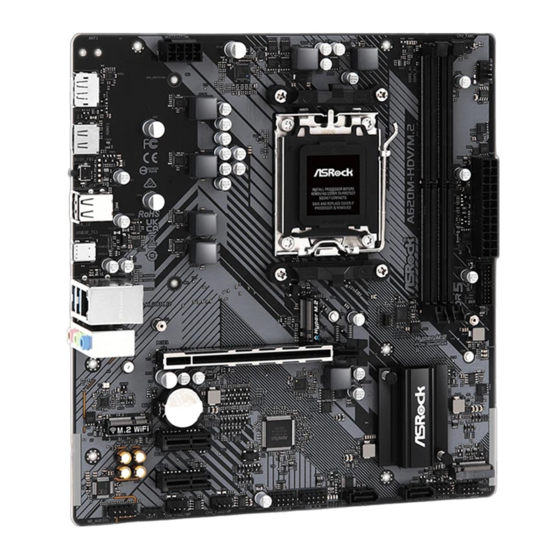

ASROCK A620M-HDV/M.2 Manuel Utilisateur
  1. Manuels
  2. Marques
  3. ASROCK Manuels
  4. Cartes Mères
  5. A620M-HDV/M.2
  6. Manuel utilisateur
ASROCK A620M-HDV/M.2 Manuel Utilisateur

ASROCK A620M-HDV/M.2 Manuel Utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

Publicité

Table des Matières
loading

Manuels Connexes pour ASROCK A620M-HDV/M.2

Sommaire des Matières pour ASROCK A620M-HDV/M.2

  • Page 2: Informations De Contact

    Informations de contact Si vous avez besoin de contacter ASRock ou si vous souhaitez en savoir plus sur ASRock, veuillez visiter le site Internet d'ASRock : http://www.asrock.com ou contactez simplement votre revendeur pour plus d'informations. Pour toute question technique, veuillez soumettre un formulaire de demande de support à...

  • Page 3: Table Des Matières

    Contenu Chapitre 1 Introduction Contenu de l’emballage Spécifications Disposition de la carte mère Panneau E/S Diagramme fonctionnel Chapitre 2 Installation Installation de l'unité centrale Installation du ventilateur et du dissipateur thermique de l'unité centrale Installation des modules de mémoire (DIMM) Connexion à...
  • Page 4 2.15 Post Status Checker 2.16 Guide d'installation du module M.2 WiFi/BT PCIe WiFi 2.17 Guide d'installation du module SSD M.2 (M2_1) 2.18 Guide d'installation du module SSD M.2 (M2_2)

  • Page 5: Chapitre 1 Introduction

    Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Web d’ASRock http://www.asrock.com.

  • Page 6: Spécifications

    • Prend en charge les modules de mémoire Extreme Memory Profile (XMP) et EXTended Profiles for Overclocking (EXPO). * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) Fente Processeur :...

  • Page 7: Réseau Local

    A620M-HDV/M.2 • Gigabit LAN 10/100/1000 Mo/s Réseau local • Realtek RTL8111H • 1 x USB 3.2 Gen1 Type-C (à l’arrière) • 4 x USB 3.2 Gen1 Type-A (2 à l’arrière, 2 à l’avant) • 6 x USB 2.0 (2 à l’arrière, 4 à l’avant)

  • Page 8: Connecteur

    • FCC, CE • ErP/EuP Ready (alimentation ErP/EuP ready requise) * Pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...

  • Page 9: Disposition De La Carte Mère

    A620M-HDV/M.2 1.3 Disposition de la carte mère...
  • Page 10 No. Description Connecteur d’alimentation ATX 12V (ATX12V1) 2 x fentes DDR5 DIMM 288-broches (DDR5_A1, DDR5_B1) Connecteurs pour ventilateur de processeur (CPU_FAN1) Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN3/WP) Connecteur d’alimentation ATX (ATXPWR1) Embase USB 3.2 Gen1 (USB32_3_4) Vider le jumper CMOS (CLRCMOS1) Embase du panneau système (PANEL1) Embase LED d’alimentation et haut-parleur (SPK_PLED1) Connecteurs SATA3 (SATA3_2)

  • Page 11: Panneau E/S

    A620M-HDV/M.2 1.4 Panneau E/S No. Description No. Description Port LAN RJ-45* Port USB 3.2 Gen1 Type-C (UB32_TC1) Entrée ligne (voyant bleu)** Ports USB 2.0 (USB_12) Haut-parleur frontal (Ligne)** Bouton BIOS Flashback Microphone (Rose)** Port HDMI Ports USB 3.2 Gen1 Type-A 10 DisplayPort 1.4...

  • Page 12: Diagramme Fonctionnel

    1.5 Diagramme fonctionnel...

  • Page 13: Chapitre 2 Installation

    A620M-HDV/M.2 Chapitre 2 Installation Il s'agit d'une carte mère de format Micro ATX. Avant d’installer la carte mère, étudiez la configuration de votre châssis pour vous assurer que la carte mère puisse être insérée. Précautions avant l’installation Prenez note des précautions suivantes avant d'installer les composants de la carte mère ou de modifier les paramètres de la carte mère.

  • Page 14: Installation De L'unité Centrale

    2.1 Installation de l'unité centrale 1. Avant d'insérer l'unité centrale 1718-Pin dans le logement, vérifiez si le capuchon PnP est toujours sur le logement, si la surface de l'unité centrale est sale ou si des broches sont tordues dans le logement. N’insérez pas l'unité centrale dans le logement dans les cas décrits ci-dessus.
  • Page 15 A620M-HDV/M.2 Placez délicatement l'unité centrale en la maintenant aussi droit que possible. Ne le laisser pas tomber.
  • Page 16 Assurez-vous que l'unité centrale est alignée avec le logement avant de la verrouiller en place. Assurez-vous que la plaque de couverture noire est toujours en place jusqu'à ce qu'elle se détache lors de la fermeture du levier du logement. Veuillez conserver le couvercle si le processeur est retiré. Le couvercle doit être remis en place si vous souhaitez renvoyer la carte mère pour un service après-vente.

  • Page 17: Installation Du Ventilateur Et Du Dissipateur Thermique De L'unité Centrale

    A620M-HDV/M.2 2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale Une fois que vous avez installé l'unité centrale dans cette carte mère, il faut installer un dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous devez également asperger de la pâte thermique entre l'unité...

  • Page 19: Installation Du Dispositif De Refroidissement De L'unité Centrale (Type 2)

    A620M-HDV/M.2 Installation du dispositif de refroidissement de l'unité centrale (Type 2)
  • Page 21 A620M-HDV/M.2 +12V *Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas correspondre exactement au modèle que vous achetez.

  • Page 22: Installation Du Dispositif De Refroidissement De L'unité Centrale (Type 3)

    Installation du dispositif de refroidissement de l'unité centrale (Type 3)
  • Page 23 A620M-HDV/M.2...
  • Page 24 *Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas correspondre exactement au modèle que vous achetez.

  • Page 25: Installation Des Modules De Mémoire (Dimm)

    A620M-HDV/M.2 2.3 Installation des modules de mémoire (DIMM) Cette carte mère offre deux emplacements DIMM DDR5 (Double Data Rate 5) à 288 broches, et prend en charge la technologie de mémoire double canal. 1. Pour une configuration avec mémoire double canal, vous devez installer uniquement des paires de DIMM DDR5 identiques (même marque, même vitesse, même taille et même type...

  • Page 27: Connexion À L'embase Du Panneau Avant

    A620M-HDV/M.2 2.4 Connexion à l’embase du panneau avant Fils du panneau avant Embase du panneau système Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+)

  • Page 28: Installation De La Protection Du Panneau D'e/S

    2.5 Installation de la protection du panneau d'E/S...

  • Page 29: Installation De La Carte Mère

    A620M-HDV/M.2 2.6 Installation de la carte mère...

  • Page 30: Installation Des Disques Sata

    2.7 Installation des disques SATA Lecteur optique Lecteur SATA Câble de données SATA...
  • Page 31 A620M-HDV/M.2 Connecteur SATA Connecteur de données SATA...

  • Page 32: Installation D'une Carte Graphique

    2.8 Installation d'une carte graphique CLICK!

  • Page 33: Fentes D'extension (Fentes Pcie)

    A620M-HDV/M.2 Fentes d'extension (Fentes PCIe) La carte mère possède 3 fentes PCI Express. Avant d'installer une carte d'extension, veuillez vous assurer que l'alimentation est éteinte ou que le cordon d'alimentation est débranché. Veuillez lire la documentation de la carte d'extension et effectuer les réglages matériels nécessaires pour la carte avant de commencer l'installation.

  • Page 34: Connexion Des Périphériques

    2.9 Connexion des périphériques...

  • Page 35: Connexion Des Connecteurs D'alimentation

    A620M-HDV/M.2 2.10 Connexion des connecteurs d'alimentation...

  • Page 36: Mise Sous Tension

    2.11 Mise sous tension...

  • Page 37: Configuration Des Cavaliers (Jumpers)

    A620M-HDV/M.2 2.12 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».

  • Page 38: Embases Et Connecteurs De La Carte Mère

    2.13 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau système (PANNEAU 1 9-broches) (voir p.5, No.
  • Page 39 A620M-HDV/M.2 Embase LED d’alimentation et de haut-parleur (SPK_PLED1 7-broches) (voir p.5, No. 9) Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+ PLED- Connecteurs Serial ATA3 Vertical : (SATA3_1) (voir p.5, No. 11) (SATA3_2) (voir p.5, No.
  • Page 40 Embases USB 2.0 (USB_3_4 9-broches) (voir p.5, No. 14) (USB_5_6 9-broches) (voir p.5, No. 13) Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports. USB_3_4 USB_PWR DUMMY USB_PWR USB_5_6 USB_PWR DUMMY USB_PWR Embase USB 3.2 Gen1 (USB32_3_4 19-broches) (voir p.5, No.
  • Page 41 A620M-HDV/M.2 Embase audio du panneau frontal (HD_AUDIO1 9-broches) (voir p.5, No. 17) Cette embase sert au branchement des appareils audio au panneau audio frontal. HD_AUDIO1 PRESENCE# MIC_RET OUT_RET OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Page 42 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP 4-broches) (voir p.5, No. 16) (CHA_FAN2/WP 4-broches) (voir p.5, No. 15) (CHA_FAN3/WP 4-broches) (voir p.5, No. 4) Cette carte mère est dotée de trois connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à...
  • Page 43 A620M-HDV/M.2 Connecteur du ventilateur du processeur (CPU_FAN1 4-broches) (voir p.5, No. 3) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3.
  • Page 44 Connecteur d’alimentation ATX 12 V (ATX12V1 8-broches) (voir p.5, No. 1) Cette carte mère est dotée d’un connecteur d’alimentation ATX 12 V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5. *Avertissement : Veuillez vérifier que le cordon d'alimentation connecté...

  • Page 45: Boutons Intelligents

    A620M-HDV/M.2 2.14 Boutons intelligents La carte mère est équipée d'un bouton intelligent : Le bouton BIOS Flashback permet aux utilisateurs de flasher le BIOS. Bouton BIOS Flashback (BIOS_FB1) (voir p.7, No. 8) Le bouton BIOS Flashback permet aux utilisateurs de flasher le BIOS.
  • Page 46 • PSPBIOS.IMG (obligatoire) Pour utiliser la fonction USB BIOS Flashback, veuillez suivre les étapes ci-dessous. 1. Téléchargez le dernier fichier de BIOS et le fichier BIOSUBU.BIN sur le site web d'ASRock : http://www.asrock.com. 2. Copiez le fichier du BIOS sur votre clé USB. Assurez-vous que le système de fichiers de votre clé USB est FAT16 ou FAT32.
  • Page 47 A620M-HDV/M.2 2.15 Post Status Checker Le Post Status Checker (PSC) diagnostique l'ordinateur lorsque les utilisateurs allument l’ o rdinateur. Il émet une lumière rouge pour indiquer si l’unité centrale, la mémoire, la carte VGA ou le stockage ne fonctionnent pas correctement. La lumière s'éteint si les quatre éléments mentionnés ci-dessus fonctionnent normalement.

  • Page 48: Installation Du Module Wifi/Bt

    2.16 Guide d'installation du module M.2 WiFi/BT PCIe WiFi Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le socket M.2 (clé E), prend en charge les modules Wi-Fi/BT PCIe type 2230. * Le socket M.2 ne prend pas en charge les SSD SATA M.2. Installation du module WiFi/BT Étape 1 Préparez un module de type 2230...
  • Page 49 A620M-HDV/M.2 Étape 3 Insérez délicatement le module WiFi PCIe WiFi/BT dans le socket M.2. Gardez à l’ e sprit que le module ne rentre que dans un seul sens. Étape 4 Serrez la vis avec un tournevis pour fixer le module en place. Ne serrez pas trop la vis, au risque d’...

  • Page 50: Installation D'un Module Ssd

    2.17 Guide d'installation du module SSD M.2 (M2_1) Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le Hyper M.2 Socket (M2_1, Key M) supporte le mode PCIe Gen4x4 (64 Go/s) de type 2280. Installation d’un module SSD M.2 Étape 1 Préparez un module SSD M.2 et une...
  • Page 51 Ne serrez pas trop la vis, au risque d’ e ndommager le module. NUT2 NUT1 Pour les dernières mises à jour de la liste de prise en charge des modules SSD M.2, veuillez visiter notre site Web : http://www.asrock.com...
  • Page 52 2.18 Guide d'installation du module SSD M.2 (M2_2) Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le socket M.2 (M2_2, Key M), supporte les modes SATA3 6,0 Go/s et PCIe Gen3x2 (16 Go/s) de type 2260/2280.
  • Page 53 Ne serrez pas trop la vis, au risque d’ e ndommager le module. NUT2 NUT1 Pour les dernières mises à jour de la liste de prise en charge des modules SSD M.2, veuillez visiter notre site Web : http://www.asrock.com...

  • Page 54: Clause De Non-Responsabilité

    (y compris les dommages pour perte de profits, perte d'activité, perte de données, interruption d'activité et autres), même si ASRock a été informé de la possibilité de tels dommages résultant d'un défaut ou d'une erreur dans la documentation ou le produit.

  • Page 55: Californie, États-Unis Uniquement

    : http://www.asrock.com ASRock suit le concept de conception écologique pour concevoir et fabriquer ses produits, et s'assure que chaque étape du cycle de vie du produit ASRock est conforme aux réglementations environnementales mondiales. De plus, ASRock divulgue les informations pertinentes en fonction des exigences réglementaires.
