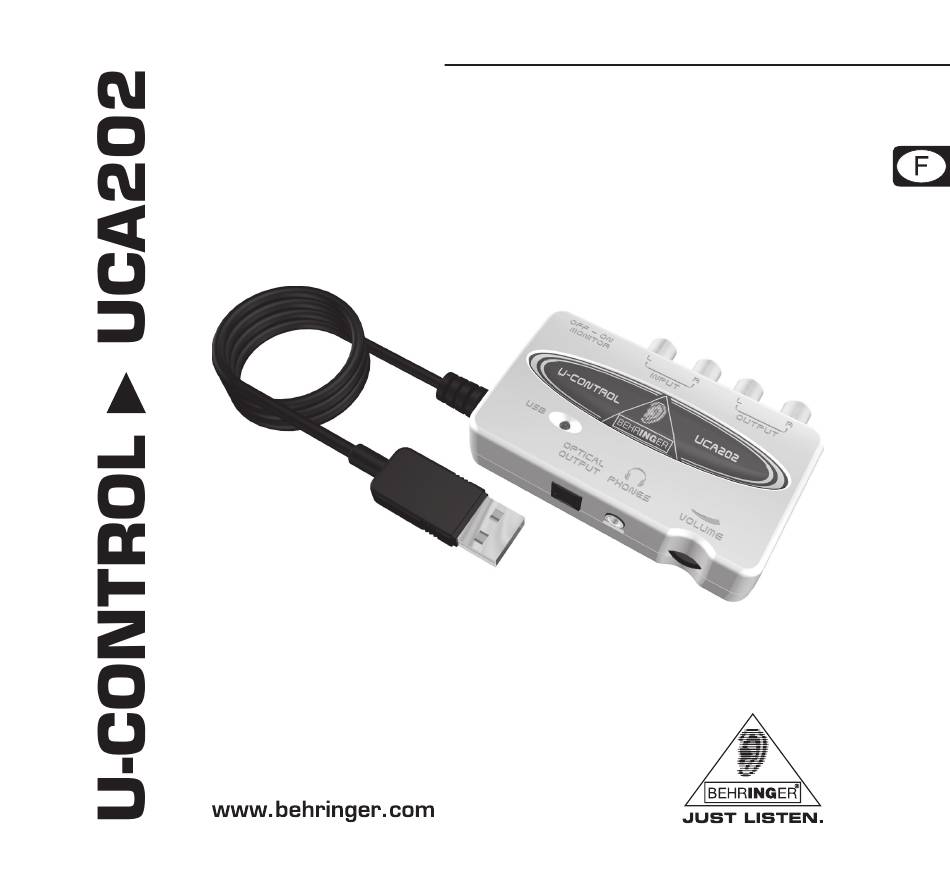

Manuel d’utilisation
Version 1.1
Janvier 2006

Publicité

Table des Matières
loading

Sommaire des Matières pour Behringer U-Control UCA202

  • Page 1 Manuel d’utilisation Version 1.1 Janvier 2006...
  • Page 2 UCA202 1. INTRODUCTION Merci de la confiance que vous nous avez prouvée en achetant l’U-CONTROL UCA202. Cette interface audio USB est parfaite comme carte son avec un ordinateur portable et essentielle pour l’enregistrement et la lecture audio dans tout environnement de studio à base d’ordinateur.
  • Page 3: Avant De Commencer

    U-CONTROL UCA202 1.1 Avant de commencer 1.1.1 Livraison L’UCA202 a été emballée avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l’emballage vous parvient endommagé, vérifiez qu’elle ne présente aucun signe extérieur de dégâts. En cas de dommages, ne nous renvoyez PAS l’appareil mais informez votre revendeur et la société...
  • Page 4: Enregistrement En Ligne

    (ou www.behringer.fr). Vous y trouverez également nos conditions de ga- rantie. La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d’achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au +49 2154 9206 4133.
  • Page 5: Configuration Minimale Requise

    U-CONTROL UCA202 2. CONFIGURATION MINIMALE REQUISE L’UCA202 est compatible PC et Mac. Son fonctionnement ne nécessite ni installation ni pilotes. Cependant, votre ordinateur doit posséder la configuration minimale suivante pour pouvoir fonction- ner avec l’UCA202 : ® ® ® Processeur Intel ou AMD à...
  • Page 6: Commandes Et Connexions

    U-CONTROL UCA202 3. COMMANDES ET CONNEXIONS 3.1 Face avant Fig. 3.1 : Face avant UCA202 La LED vous indique le statut de l’alimentation électrique par USB. Sortie DIGITAL OUTPUT : le connecteur optique Toslink délivre un signal S/PDIF utilisable pour alimenter l’entrée numérique d’un multi-effet par exemple.
  • Page 7: Panneau Arrière

    U-CONTROL UCA202 3.2 Panneau arrière Fig. 3.2 : Panneau arrière de l’UCA202 Reliez des câbles audio montés en cinch/RCA aux sorties LINE-OUT. De même, raccordez des câbles audio montés en cinch/RCA aux entrées LINE-IN. La touche OFF/ON-MONITOR active la fonction de monitoring qui route le signal des entrées directement vers la sortie casque.
  • Page 8 U-CONTROL UCA202 4. TRAVAILLER AVEC L’UCA202 4.1 Exemple d’application Fig. 4.1 : Exemple de système utilisant l’UCA202 4. TRAVAILLER AVEC L’UCA202...
  • Page 9 à l’entrée stéréo TAPE INPUT de la console soit à un système d’écoute (moniteurs). Vous pouvez également câbler un casque, le HPS 3000 BEHRINGER par exemple, à la sortie de l’UCA202 ou à la sortie casque de la ®...
  • Page 10: Liaisons Audio

    U-CONTROL UCA202 5. LIAISONS AUDIO Sur scène comme en studio, quelle que soit l’application à laquelle vous destinez l’interface UCA202, le câblage audio reste toujours le même : 5.1 Câblage Munissez-vous de câbles montés en cinch/RCA pour relier l’UCA202 à d’autres équipements audio. Vous pouvez également utiliser un adaptateur mono.
  • Page 11: Sortie Casque

    U-CONTROL UCA202 5.2 Sortie casque L’UCA 202 possède une sortie casque compatible avec tout casque audio standard doté d’un connecteur mini-jack stéréo. 5. LIAISONS AUDIO...
  • Page 12: Caracteristiques Techniques

    U-CONTROL UCA202 6. CARACTERISTIQUES TECHNIQUES Entrée ligne LINE IN Connecteurs Embases cinch/RCA asymétriques Impédance d’entrée Env. 27 kW Niveau d’entrée max. 2 dBV Sortie ligne LINE OUT Connecteurs Embases cinch/RCA asymétriques Impédance de sortie Env. 400 W Niveau de sortie max. 2 dBV Sortie numérique DIGITAL OUTPUT Connecteur...
  • Page 13 Env. 0,12 kg La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C’est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
  • Page 14 Tous droits d’auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu’en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRIN- est une marque déposée.
