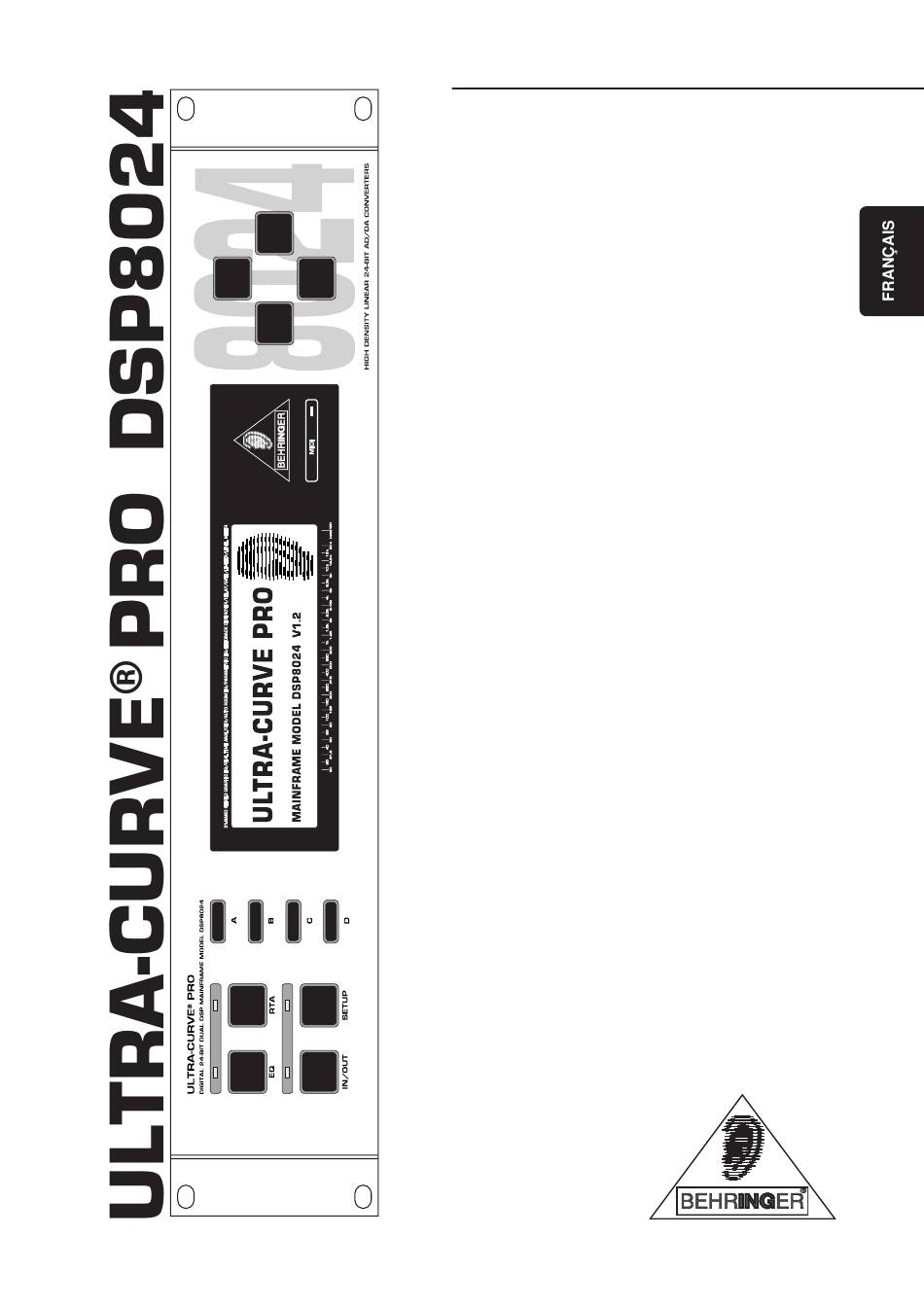

- Page 1 Notice d’utilisation Version 1.2 Juin 2001 www.behringer.com...
-
Page 2: Consignes De Securite
Tous droits réservés. Toute reproduction ou impression même partielle ou modifiée du texte et des illustrations nécessite une autorisation écrite de la société BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER, ULTRA-CURVE et FEEDBACK DESTROYER sont des marques déposées. © 2000 BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER Spezielle Studiotechnik GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Münchheide II, Deutschland... -
Page 3: Avant De Commencer
L’ULTRA-CURVE PRO BEHRINGER nécessite deux unités (2U) de hauteur, si vous souhaitez le monter dans un rack au format 19 pouces. Ne négligez pas de laisser un espace libre d’environ 10 cm à l’arrière de l’appareil pour pouvoir effectuer le câblage. - Page 4 ULTRA-CURVE PRO DSP8024 L’AFFICHEUR vous informe sur les paramètres des différentes fonctions de l’ULTRA-CURVE PRO, soit sous forme de représentation graphique, soit sous forme de liste de pré-réglages (SETUP). Cela est valable pour les deux modes de fonctionnement EQ (égaliseur) et RTA (Analyseur en Temps Réel).
-
Page 5: Utilisation
ENTREES ANALOGIQUES. Elles sont disponibles en XLR et en jacks symétriques. ENTREE MIC. Elle est destinée à recevoir le signal d’un microphone de mesure tel que l’ECM8000 BEHRINGER. Elle dispose d’une alimentation fantôme +15 V entre les broches 2/3 et 1 de l’embase XLR. 2. UTILISATION L’ULTRA-CURVE PRO BEHRINGER est un outil de mesure et de traitement audio universel. -
Page 6: Utilisation De L'égaliseur Graphique
ULTRA-CURVE PRO DSP8024 2.1.1 Utilisation de l’égaliseur graphique Le fader choisi est représenté différemment des autres. Pour le choix du fader, utilisez les touches curseur horizontales et pour le réglage du niveau, les touches curseur verticales. Dès que vous appuyez sur l’une de ces touches, une fenêtre apparaît, vous indiquant la fréquence choisie, son amplification sur les deux canaux... -
Page 7: Edition De L'égaliseur
ULTRA-CURVE PRO DSP8024 L’afficheur indique l’état des six filtres paramétriques (fréquence, largeur de bande et augmentation/diminution) du DSP8024. D’autre part, il vous informe aussi sur leur mode de fonctionnement : OFF pour les filtres réglés de façon permanente et AUT ou SGL pour les filtres en mode de recherche de larsen pour la fonction FEEDBACK DESTROYER. - Page 8 à ce que les caractéristiques du micro influencent le moins possible la mesure. Le micro ECM8000 BEHRINGER a été conçu spécialement à cet effet et est parfait pour réaliser des mesures fiables du fait de sa réponse en fréquences totalement neutre.
-
Page 9: Menu Setup
Il est particulièrement important d’utiliser un micro de grande qualité possédant une réponse en fréquences linéaire. BEHRINGER propose l’ECM8000, un microphone de mesure à réponse linéaire, qui sera le partenaire idéal de votre ULTRA-CURVE PRO. Avant d’effectuer la mesure, veillez aussi à placer correctement le micro. - Page 10 ULTRA-CURVE PRO DSP8024 SECURITY (sécurité) Le dialogue SECURITY vous permet de configurer l’ULTRA-CURVE PRO pour éviter que des personnes non autorisées l’utilisent. UNLOCK signifie déverrouillé, autrement dit, toutes les fonctions sont accessibles sauf l’enregistrement de programmes tant qu’ils sont protégés par la fonction PROTECT MEMORY. LOCK signifie verrouillé, autrement dit, aucune des fonctions n’est accessible sauf l’affichage de la courbe d’égalisation...
-
Page 11: Montage En Rack
3.1 Montage en rack L’ULTRA-CURVE PRO BEHRINGER occupe deux unités de haut (2 U) en cas de montage dans un rack au format 19 pouces. Veuillez laisser un espace libre d’environ 10 cm à l’arrière de l’appareil pour pouvoir effectuer les connexions. -
Page 12: Annexe
ULTRA-CURVE PRO DSP8024 Fig. 3.1 : Les différents types de connecteurs 4. ANNEXE 4.1 Remplacement de la pile mémoire La pile alimentant la mémoire dans laquelle sont stockés les programmes a une durée de vie de quelques années en fonction de la fréquence et de la durée d’utilisation. Quand la tension de la pile diminue, le message suivant apparaît sur l’afficheur :... -
Page 13: Caracteristiques Techniques
ULTRA-CURVE PRO DSP8024 Débranchez l’appareil de la tension secteur avant d’ouvrir son capot. Attention, risque d’explosion ! La pile au lithium utilisée ne peut être remplacée que par une pile de même type en respectant la polarité (voir chapitre caractéristiques techniques). - Page 14 6,6 kg La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C’est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
