CONDUITS (TUYAUX) ET ACCESSOIRES POUR LA BOÎTE DE CONTRÔLE
Comparer aux boîtes des contrôles NEMA1, les boîtes de contrôles NEMA4/12 ou NEMA4X ne sont pas fournies pré-
percées pour les branchements du câble d'alimentation ou pour tous autres accessoires. Tous les perçages des trous
nécessaires pour les montages doivent être effectués par les clients.
• Conduits et accessoires:
Utilisez toujours des conduits et des accessoires flexibles, non-métalliques et étanches à l'eau et à l'huile pour
ces applications. Servez-vous des outils ou des scies précises et appropriées pour réaliser les trous. En insérant
le conduit dans les accessoires, assurez-vous le gland de presse-étoupe est correctement compressée ou
l'enveloppe du conduit n'est pas coupée ou déchirée nulle part pour éviter des fuites.
NOTE: Pour la préparation des conduits, suivez les instructions du fabricant et utilisez des matériaux conformes aux
normes NEMA
L'OPÉRATEUR DOIT ÊTRE CORRECTEMENT BRANCHÉ À LA TERRE À L'AIDE DU CONNECTEUR DE
MISE À LA TERRE SITUÉE À L'INTÉRIEUR DE LA BOÌTE DE CONTRÔLE DE L'OPÉRATEUR.
RÉCEPTEUR RADIO
Dans des applications NEMA4/12 ou NEMA4X, le bornier de raccordement n'est pas disponble sur le côté de la boîte de
contrôle. Dans le cas d'un circuit électromécanique, le récepteur radio doit être branché directement sur le bornier principlal.
Pour le Circuit de Contrôle Électronique, des borniers appropriés sont disponibles sur la plaquette électronique pour le
branchement du récepteur radio.
Le Récepteur Radio doit être localisé dans un endroit isolé ou protegé pour éviter d'être endommagé causé par la
filtration d'eau.

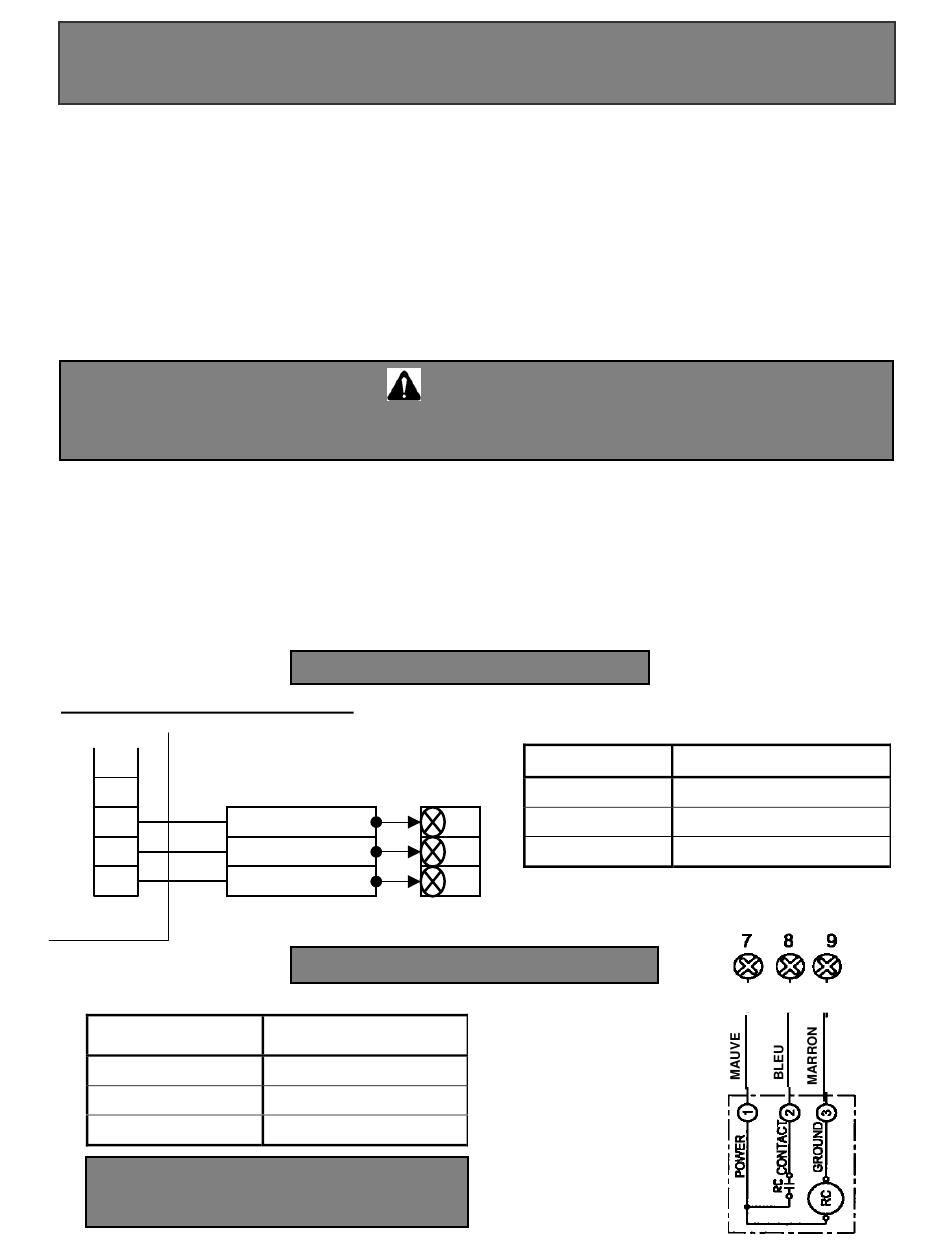

Référez-vous aux schémas ci-dessous pour les branchements du Récepteur radio
Partie de CCE: en bas - Bornier (TB2)
8
9
10
11
12
CCE
Instruction pour les branchements
Apartir du bornier
principal
# 7 (COM)
#8 (O/C)
#9 (24 V)
NOTE IMPORTANTE:
Pour le modèle MCR-32, référez-vous à la fiche
technique fournie avec le récepteur.
MISE EN GARDE
CIRCUIT DE CONTRÔLE ÉLECTRINIQUE
Récepteur
COM - mauve
24VDC - marron
O/C - bleu
CIRCUIT ÉLECTROMÉCANIQUE
Sur Récepteur Radio
#1 (24 VOLTS)
#2 (RELAY)
#3 (COM OU GROUND)
3
AVERTISSEMENT
Instructions pour les branchements
A partir de CCE
Radio
#COM
#O/C
1
#24 V
3
2
Sur Récepteur Radio
#1 (24 VOLTS)
#2 (RELAY)
#3 (COM OU GROUND)
Bornier Principal
