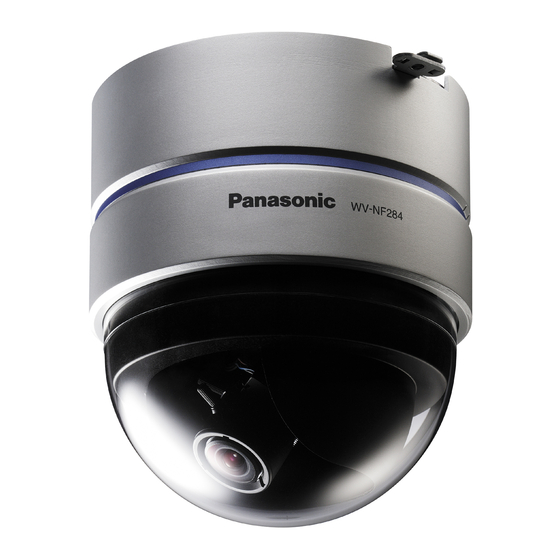

Panasonic WV-NF284E Guide D'installation
  1. Manuels
  2. Marques
  3. Panasonic Manuels
  4. Caméras de surveillance
  5. WV-NF284E
  6. Guide d'installation
Panasonic WV-NF284E Guide D'installation

Panasonic WV-NF284E Guide D'installation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Avant toute tentative de raccordement ou d'utilisation de ce produit, veuillez lire attentivement
les présentes instructions et conserver ce manuel en perspective d'une utilisation future.
Le numéro de modèle est abrégé dans certaines descriptions dans le présent manuel.
Caméra vidéo de réseau
Guide d'installation
No. de modèle
WV-NF284E
D O
M E
I N S
C O
E R
V E
T
R
A D
J U
S T
L O
C K
D O
M E
C O
V E
R

Publicité

Table des Matières
loading

Manuels Connexes pour Panasonic WV-NF284E

Sommaire des Matières pour Panasonic WV-NF284E

  • Page 1 Caméra vidéo de réseau Guide d'installation WV-NF284E No. de modèle I N S Avant toute tentative de raccordement ou d'utilisation de ce produit, veuillez lire attentivement les présentes instructions et conserver ce manuel en perspective d'une utilisation future. Le numéro de modèle est abrégé dans certaines descriptions dans le présent manuel.
  • Page 2 AVERTISSEMENT: • Cet appareil doit être mis à la terre. • Le périphérique doit être connecté à une prise de sortie secteur munie d'une connexion de mise à la terre de sécurité. • La prise de sortie secteur ou l'adaptateur d'ali- mentation du périphérique doit toujours être prêt à...

  • Page 3: Instructions De Sécurité Importantes

    Instructions de sécurité importantes 1) Veiller à lire ces instructions. 2) Conserver ces instructions. 3) Tenir compte de tous les avertissements. 4) Se conformer à toutes les instructions. 5) Ne pas utiliser cet appareil près de lieux en présence d'eau. 6) Nettoyer uniquement avec un chiffon sec.

  • Page 4: Limitation De Responsabilité

    MOMENT, AUX FINS D'AMÉLIORATION DE BUT PARTICULIER OU NON-INFRACTION CETTE PUBLICATION ET/OU DU PRODUIT DES DROITS D'UN TIERS. CORRESPONDANT(S). Déni de la garantie EN AUCUN CAS Panasonic Corporation NE (5) TOUT PROBLÈME, INCOMMODITÉ SERA TENU POUR RESPONSABLE POUR IMPORTANTE OU PERTE OU ENDOM- TOUTE PARTIE OU TOUTE PERSONNE, À...

  • Page 5: Préface

    Les performances obtenues à l'usage de cette caméra vidéo ont été vérifiées en utilisant les cartes de mémoire SD Panasonic (64 Mo, 128 Mo, 256 Mo, 512 Mo, 1 Go et 2 Go). Cette caméra vidéo risque de ne pas fonctionner normalement si d'autres types de cartes de mémoire SD sont utilisés.

  • Page 6: À Propos Du Présent Manuel D'instructions

    À propos du présent manuel d'instructions Il existe 2 ensembles de manuels d'instructions pour les modèles WV-NF284 qui sont comme suit. • Guide d'installation (brochure et le présent manuel d'instructions) • Manuel d'instructions de réseau (PDF) Le "Guide d'installation" contient des descriptions sur la façon d'installer et de raccorder cette caméra vidéo et la façon d'exécuter les paramétrages de réseau qui sont nécessaires.

  • Page 7: Marques Commerciales Et Marques Déposées

    Marques commerciales et marques déposées • Microsoft, Windows, Internet Explorer et DirectX sont ou bien des marques déposées ou des marques commerciales de la firme Microsoft Corporation aux États-Unis et / ou dans d'autres pays ou zones. • Intel et Pentium sont des marques commerciales ou des marques déposées de la firme Intel Corporation ou de ses filiales aux États-Unis d'Amérique et dans d'autres pays.

  • Page 8: Table Des Matières

    TABLE DES MATIÈRES Instructions de sécurité importantes ..................3 Limitation de responsabilité ......................4 Déni de la garantie ........................4 Préface ............................5 Caractéristiques dominantes ...................... 5 À propos du présent manuel d'instructions ................6 Conditions système à remplir par l'ordinateur personnel ............6 Marques commerciales et marques déposées ................

  • Page 9: Mesures De Précaution

    Mesures de précaution Cet appareil est essentiellement conçu Nettoyage du coffret de la caméra vidéo pour un usage sous abri. Ne pas oublier de couper l'alimentation avant Cet appareil ne doit pas être exposé directe- de nettoyer la caméra vidéo. Se servir d'un ment au soleil pendant des heures ni ne doit morceau d'étoffe sèche pour nettoyer la être installé...
  • Page 10 • Il est recommandé d'utiliser des cartes source d'alimentation, etc. de mémoire SD Panasonic (64 Mo, 128 Mo, 256 Mo, 512 Mo, 1 Go et 2 Go) PoE (alimentation électrique par câble étant donné qu'elles ont été testées et se Ethernet) sont révélées en totale compatibilité...
  • Page 11 • Emplacements exposés à de la vapeur Étiquettes de code ou des émanations d'huile comme dans Conserver ces étiquettes à des fins de le cas d'une cuisine référence ultérieure. • Emplacements situés à proximité de gaz Les codes indiqués sur l'étiquette seront ou de vapeur inflammable exigés lorsque vous prenez contact avec la •...

  • Page 12: Principaux Organes De Commande Et Fonctions

    Principaux organes de commande et fonctions <À l'intérieur du couvercle en dôme> Étiquette explicative q Diodes électroluminescentes (témoins) MONITOR GREEN : ACT (Indicateur d'erreur, indicateur d'accès, ORANGE : LINK indicateur d'erreur de carte de mémoire SD) : SD CARD w Commutable marche- arrêt d'indicateurs I N S e Connecteur de sortie...
  • Page 13 <Côté d'installation> @1 Support de câble de sécurité !7 Bornes E/S externes !8 Bornes de cordon d'alimentation @0 Connecteur de réseau !9 Bouton INITIAL SET <Platine de fixation d'installation de caméra vidéo (fournie en qualité d'accessoire standard)> @2 Câble de sécurité...
  • Page 14 I À l'intérieur du couvercle en r Bague de réglage d'inclinaison d'image dôme Se servir de cette bague pour corriger q Diodes électroluminescentes l'inclinaison de l'image. ( page 26) (témoins) t Fente de chargement de carte de • Indicateur d'accès (vert) Clignote au moment de l'accès de la mémoire SD caméra vidéo.
  • Page 15 I Platine de fixation d'installa- !4 Dôme transparent Décoller film protection tion de caméra vidéo couvercle en dôme après avoir effectué @2 Câble de sécurité son installation. Ne pas toucher directe- Attacher ce câble de sécurité au support ment le couvercle en dôme à mains nues après avoir retiré...

  • Page 16: Installations/Connexions

    Installations/Connexions Attention: RACCORDER UNIQUEMENT CET APPAREIL À UNE SOURCE D’ALIMENTATION DE 12 V DE COURANT CONTINU OU DE 24 V DE COURANT ALTERNATIF DE CLASSE 2. Ne pas oublier de raccorder le fil de mise à la terre à la borne GND. Installation de la caméra vidéo de surveillance Avant de commencer à...

  • Page 17: Installation De La Platine De Fixation D'installation De Caméra Vidéo

    Remarque: Lorsque la caméra vidéo est installée juste au-dessus du sujet photogénique tel que q sur l'illustration, il peut s'avérer difficile de régler le champ angulaire de vision de la mise au point d'observation du secteur environnant le sujet. Pour pouvoir régler plus facilement le champ angulaire de vision de la mise au point d'observation du secteur environnant le sujet, augmenter l'angle (A) comme w.
  • Page 18 Étape 2 Retirer la languette en utilisant une paire de pinces, etc. Aligner l'extrémité câbles (cordon d'alimentation, câble LAN et câble provenant d'un périphérique externe) et le câble de sécurité puis les attacher ensemble en utilisant l'attache de câble fournie. Étape 3 Fixer le câble de sécurité...
  • Page 19 Étape 6 Fixer la caméra vidéo et la platine de fixation d'installation de caméra vidéo en utilisant la vis de fixation de caméra vidéo fournie (M3 x 6) (couple de serrage prescrit: 0,59 N·m {6 kgf·cm}). Vérifier les points suivants après avoir fixé la caméra vidéo au moyen de la vis de fixation.
  • Page 20 Étape 10 Étape 11 Régler les images en utilisant un moniteur Faire tourner le couvercle en dôme de vidéo. manière à déplacer l'indication "❘" jusqu'à la Faire tourner le couvercle en dôme dans le position "LOCK". sens des aiguilles d'une montre jusqu'à ce Remonter le couvercle en dôme sur le boîtier que l'indication "❘"...
  • Page 21 Branchements • Quand une source d'alimentation de 24 V c.a. ou de 12 V c.c. est utilisée q Retirer la gaine externe sur 3 mm – 7 mm Étape 1 cordon d'alimentation provenant Raccorder le câble de moniteur vidéo (fourni d'une source d'alimentation de 12 V de en qualité...
  • Page 22 • Lorsqu'une alimentation PoE (Power over Ethernet) est utilisée: conforme à IEEE802.3af) Raccorder un câble LAN (de catégorie 5 ou supérieure) entre le dispositif PoE (tel qu'un centre nodal PoE) et le connecteur de réseau et la caméra vidéo. Important: •...
  • Page 23 OFF: Ouvert ou 4-5 V de courant continu Établi contact avec Important: (intensité de commande requise: 1 • Ne pas raccorder directement deux fils mA ou davantage) ou davantage à une seule borne. S'il est absolument indispensable de raccorder w ALARM OUT, e AUX OUT deux fils ou davantage, se servir d'un Sortie à...

  • Page 24: Quand Un Raccordement Est Effectué Directement À L'ordinateur Personnel

    [Exemple de branchement] Quand un raccordement est effectué directement à l'ordinateur personnel Ordinateur Personnel A relier à l'alimentation à courant continu de 12 V ou à courant Câble LAN (catégorie 5, fils croisés) alternatif de 24 V <Câble requis> Câble LAN (catégorie 5, fils croisés)

  • Page 25: Quand Le Raccordement Est Effectué À Un Réseau En Utilisant Un Dispositif Poe (Centre Nodal)

    Quand le raccordement est effectué à un réseau en utilisant un dispositif PoE (centre nodal) Moniteur vidéo (uniquement pour un réglage) Dispositif PoE (centre nodal) Câble LAN (catégorie 5, à fils rectilignes) Ordinateur Personnel Câble LAN (catégorie 5, à fils rectilignes) Câble LAN (catégorie 5, à...

  • Page 26: Réglage De La Direction Dans Laquelle La Prise De Vues Est Faite

    Réglage de la direction dans laquelle la prise de vues est faite Détermine la direction dans laquelle la prise de vues est faite en utilisant la table de balayage panoramique, la table d'inclinaison et la bague de réglage d'inclinaison d'image. Réglage de position horizontale Position d'origine (balayage panoramique)

  • Page 27: Réglage Du Champ Angulaire Et De La Mise Au Point

    Réglage du champ angulaire et de la mise au point Le champ angulaire de vision et la mise au point peuvent être ajustés en fonction de la distance qui sépare la caméra vidéo et le sujet. Régler le champ angulaire de vision et la mise au point tout en déterminant la direction dans laquelle la prise de vues est effectuée.

  • Page 28: Introduction Et Extraction D'une Carte De Mémoire Sd

    Introduction et extraction d'une carte de mémoire SD Comment introduire une carte de mémoire SD Important: Avant d'introduire une carte de mémoire SD, vérifier si le sens d'introduction de la carte mémoire SD est correct. Fente de chargement de Étape 1 carte de mémoire SD Retirer la vis de fixation du couvercle en dôme puis séparer le couvercle en dôme du boîtier...

  • Page 29: Configurer Les Paramétrages De Réseau

    Quand plusieurs caméras vidéo sont raccordées, il est nécessaire de configurer les paramétrages de réseau de chaque caméra vidéo indépendamment. Si toutefois le logiciel de paramétrage IP Panasonic ne réagit pas, configurer les paramétrages de réseau de la caméra vidéo et les paramétrages de réseau de l'ordinateur personnel individuellement à...
  • Page 30 20 minutes ne se seront pas écoulées après la mise sous tension de la caméra vidéo. • Le logiciel de paramétrage IP Panasonic est inopérant dans d'autres sous-réseaux par l'intermédiaire du même routeur. Étape 1 Étape 3...

  • Page 31: Dépannage

    Dépannage Avant de faire une demande de réparation, veuillez vérifier les symptômes mentionnés dans le tableau suivant. Si une panne ne peut pas être corrigée même après avoir vérifié et essayer d'y remédier ou si un problème n'est pas décrit ci-dessous ou en cas de problème d'installation, contacter le distributeur.

  • Page 32: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques techniques générales Source d’alimentation Courant alternatif de 24 V ou courant continu de 12 V, PoE (compatible IEEE802.3af) Source d’alimentation et puissance consommée Courant alternatif de 24 V, 50 Hz: 4,0 W, 12 V de courant continu: 350 mA, PoE: 4,0 W (dispositif de classe 2) Température ambiante –10 °C à...
  • Page 33 2 groupes) peuvent être affichées simultanément. Fente de chargement de carte de mémoire SD (optionnelle) Fabriquée par Panasonic (les performances avec cette caméra vidéo ont été vérifiées.) Capacité: 64 Mo, 128 Mo, 256 Mo, 512 Mo, 1 Ga, 2 Ga * Les cartes SD à...

  • Page 34: Accessoires Standard

    Accessoires standard CD-ROM* ..........................1 él. Guide d'installation (la présente brochure) ................1 él. Les éléments suivants sont utilisés pour l'installation. Cordon d'alimentation ......................1 él. Prise de bornes E-S externes ....................1 él. Étiquette de code ........................1 él. Platine de fixation d'installation de caméra vidéo ..............
  • Page 35 IInformations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils électriques et électroniques (appareils ménagers domestiques) Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
  • Page 36 Importer's name and address to follow EU rules: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg F.R.Germany © Panasonic System Networks Co., Ltd. 2010 Ns1207-3010 3TR004932DZB Imprimé en Chine...
