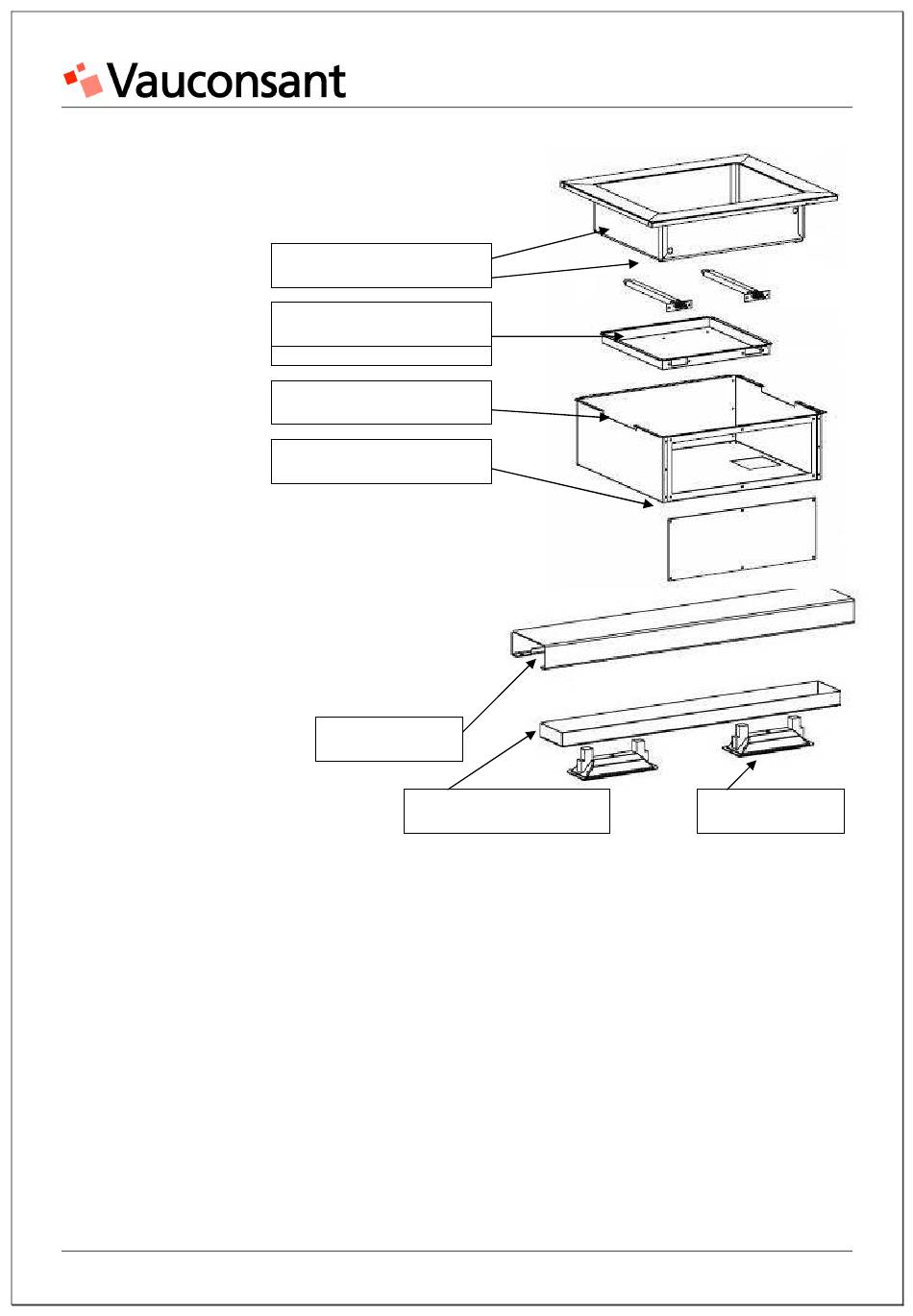

Cuve bain-marie :
Soulever la cuve du corps de meuble, les
résistances de la cuve sont accessibles en
démontant le bandeau amovible puis en
retirant la laine de verre.
•
Eclairage halogène :
Les branchements des halogènes se
situent au dessus du support halogène. Pour y
accéder, démonter les 2 vis de fixation qui le
relie à la poutre.
•
Câblage électrique :
Le câblage électrique est fixé derrière le tableau de commande à encastrer, pour y accéder,
retirer les 4 vis de fixation du tableau.
L'installateur doit vérifier les connexions électriques à la mise en service du meuble, puis une fois par an.
Toute opération de maintenance doit être effectuée par un électricien.
Schéma de couplage des résistances
Vauconsant SA, tous droits réservés A322xx & A323xx -rev0-FR, 10 novembre 2009
MANUEL D'UTILISATION
Cuve
Résistances
y
Capot
Bandeau amovible
Poutre
Support halogène
Schémas électriques
Réflecteur
