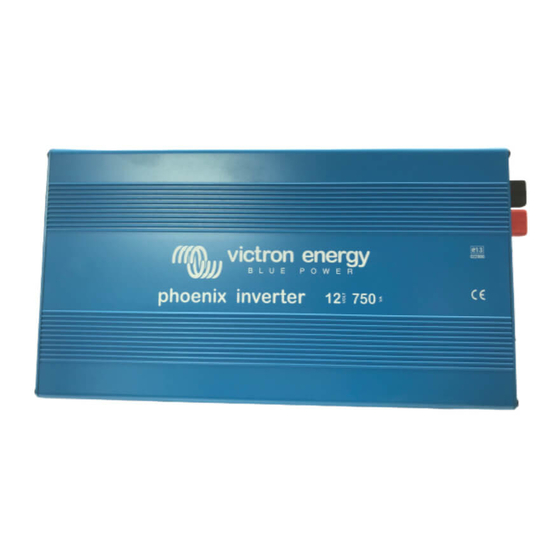

- Page 1 Manuel Phoenix 12 | 750 24 | 750 48 | 750...
- Page 3 SHALL NOT EXCEED THE PURCHASE PRICE OF THE VICTRON ENERGY PRODUCTS DESCRIBED HERE IN. Victron Energy B.V. reserves the right to revise and improve its products as it sees fit. This publication describes the state of this product at the time of its publication and may not reflect the product at all times in the future...
-
Page 5: Consignes De Sécurité Importantes
1. Consignes de Sécurité Importantes ATTENTION! Avant d’installer et d’utiliser le convertisseur, vous devez lire attentivement les consignes de sécurité suivantes. 1.1. Consignes générales de sécurité 1.1.1 Ne pas exposer le convertisseur à l'eau, à la brume, à la neige, ou à la poussière. Pour réduire les risques de dangers, ne pas couvrir ou bloquer la gaine de ventilation. -
Page 6: Applications
2. Fonctions - Sortie sinusoïdale pure (THD < 3 %) - Fréquence de sortie: interrupteur pour les sélections 50 / 60Hz - Conception complètement isolée de l’entrée et de la sortie - Puissance réduite: "Mode Économies d'Énergie" pour économiser de l'énergie - Efficacité... -
Page 7: Performance Électrique
2.2 Performance électrique Spécification Modèle Nº Produit 12/750 24/750 48/750 12/750 24/750 48/750 Puissance de Sortie continue 750 W Puissance de Sortie max. (3 min) 800 W Puissance max. instantanée 1400 W Tension d’entrée 12 V 24 V 48 V 12 V 24 V 120 V... -
Page 8: Schémas Mécaniques
2.3 Schémas Mécaniques... -
Page 9: Vue Frontale
3. Instructions Cette série de convertisseur de puissance est l’une des plus avancées des systèmes de puissance CA mobiles. Pour avoir le convertisseur de puissance le plus efficace, il doit être installé et utilisé correctement. Merci de bien lire les instructions de ce manuel avant d'installer et de faire marcher ce modèle. - Page 10 3.1.6 Sortie CA (Prises de sortie disponibles): - Europe (IEC) - Europe Continentale (SCHUKO) - Amérique du Nord (NEMA 5-15R) 3.1.7 Mode économie d’énergie: Ce mode est réglable et il se configure avec les interrupteurs DIP, S1, S2 et S3 sur le panneau de contrôle frontal. Exemple : Avec une configuration des watts à...
-
Page 11: Branchement Rapide Et Essais
3.3 Installation Le convertisseur de puissance doit être installé dans un environnement qui remplit les conditions suivantes : 3.3.1 Sec: Ne pas laisser de l’eau goutter sur ou entrer dans le convertisseur. 3.3.2 Fraîcheur: La température de l'air ambiant doit être comprise entre 0ºC et 33º C, plus l’air est frais, mieux c’est. 3.3.3 Sûr: Ne pas installer le convertisseur dans le compartiment d’une batterie ou dans d’autres espaces ayant des risques d'émanations inflammables, telles que des zones de stockage de carburant ou des compartiments de moteur. -
Page 12: Prise De Terre De Sécurité Ca
3.4.6 Mettre l’interrupteur de puissance sur OFF, le convertisseur s’arrête et toutes les lumières passent à Off. 3.4.7 Mettre le convertisseur sur ON, et démarrer le test de charge. Le convertisseur devra fournir de la puissance à la charge. Si vous pensez mesurer avec exactitude la tension de sortie réelle r.m.s du convertisseur, il faut utiliser un mètre de type FLUKE 45 BECKMAN 4410 ou TRIPLETT 4200. -
Page 13: Fonctionnement Du Convertisseur
Augmenter la taille du câble de CC peut aider à améliorer la situation. Victron recommande les câbles suivants pour une performance optimale du convertisseur. (Appliquer les deux versions 120 V et 230 V) Modèle Nº Câble AWG Fusible de ligne 12/750 100 A 24/750... -
Page 14: Dépannage
4. Dépannage ATTENTION! Ne pas ouvrir ou démonter le convertisseur. Réaliser soi-même la maintenance de l’appareil peut entraîner un risque d’électrocution ou d’incendie. Problèmes et Symptômes Cause possible. Solutions. Tension de sortie faible. Utilisation d’un voltmètre d’indication Utiliser mètre et câble d’indication moyenne. - Page 16 Serial number: Version : 04 Date : 25 February 2008 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone +31 (0)36 535 97 00 Customer support desk...
