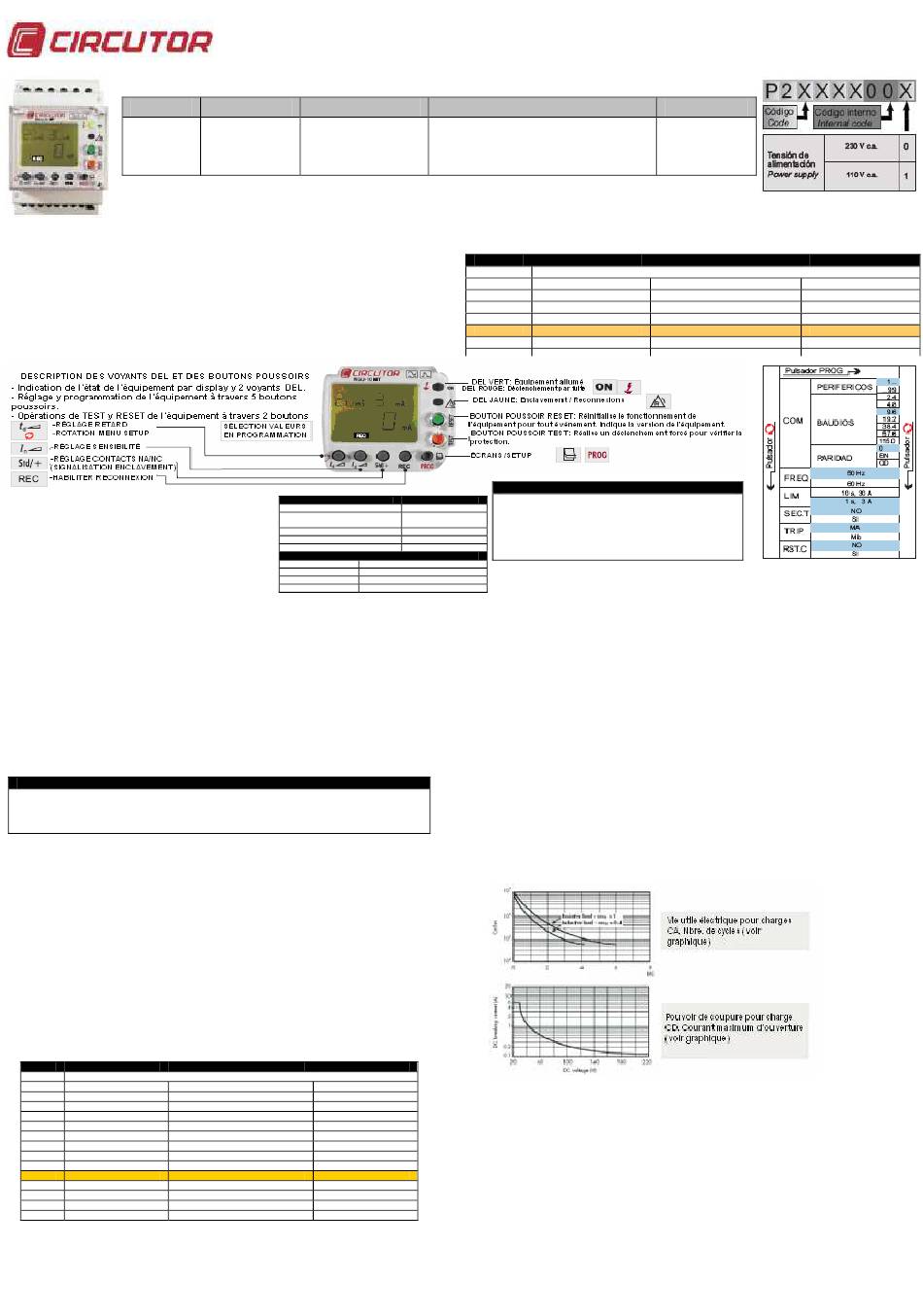

Circutor RGU - 10C MT Mode D'emploi

Code
P24652
DESCRIPTION GÉNÉRALE
- Dispositif à relais différentiel programmable à reconnexion automatique. Symbole REC dans le LCD.
- Dispose de 2 sorties par relais indépendantes. Déclenchement et enclavement par reconnexions.
- Dispose d'1 entrée pour réaliser un Déclenchement/Réarmement extérieur non optocouplé.
- Montage sur Rail DIN 46277 (EN 50022) ou sur panneau 72x72 moyennant accessoire (M5ZZF1)
- Associé à transformateur de courant différentiel externe série WG/WGS .
- Associer à Interrupteur automatique avec ou sans bobine de déclenchement, comme élément de
coupure.
- Vérifie connexion à transformateur extérieur WG/WGS moyennant test inductif.
- La détection et la mesure de la fuite sont réalisées en calculant sa véritable valeur efficace (TRMS).
- Affichage par display des valeurs de réglage et du courant différentiel instantané
INDICATIONS PAR VOYANT DEL ET DISPLAY.
- DÉCLENCHEMENT RELAIS. Signale le changement d'état
de couleur verte à rouge, tant du DEL que du display. Les
messages ou valeurs concernant le type d'événement qui le
produit sont affichés.
- ÉTAT ENTRE RECONNEXIONS.
Le DEL jaune allumé clignote. Display en rouge montrant
la cause fluctuant avec le nbre de reconnexions partielles.
- SIGNALISATION ENCLAVEMENT.
Le DEL jaune est allumé fixe lorsqu'on arrive au nombre
maximum de reconnexions automatiques établies dans les
séquences de reconnexion. Le display en rouge en indique la cause.
- Nº DE RECONNEXIONS. En appuyant légèrement sur PROG, nous observons celles effectuées
par déclenchement différentiel, magnétothermique et total. Celles partielles sont des pages flottantes
sur lesquelles la séquence de reconnexion est configurée au moyen de la touche REC.
RECONNEXION DE L'EQUIPEMENT.
- PAR DÉCLENCHEMENT ENCLAVEMENT PAR RECONNEXIONS.
1. Automatique (déclenchement différentiel, magnétothermique ou manuel). REC Habilité.
2. Réaliser un RESET manuel sur l'équipement.
3. Effectuer un signal de réarmement à distance ou par communications. Lorsque nous forçons le
déclenchement par signal à distance, il peut seulement être reconnecté par signal à distance de
réarmement.
4. Réarmement manuel de l'élément de coupure associé à la protection.
Dans les cas 2 et 3, le compteur partiel de reconnexions est mis à zéro.
Le relais n'est reconnecté automatiquement qu'avant un déclenchement par différentiel,
magnétothermique ou manuel. Le Test (bouton poussoir rouge) vérifie uniquement que
l'équipement se déclenche. Il n'est reconnecté manuellement qu'en appuyant sur la touche
RESET.
RÉGLAGES PARAMÈTRES RELAIS (t
- RÉGLAGE DU RETARD DE DÉCLENCHEMENT, t
message PROG et deux valeurs apparaissent sur l'écran. Le plus petit indique la valeur
actuelle configurée et sur le plus grand les valeurs à configurer que nous devons afficher en
appuyant sur la touche correspondante. Lorsque la valeur choisie est affichée, on attend que
l'équipement valide la valeur telle que configurée en montrant le message SAVE.
- RÉGLAGE DE LA SENSIBILITÉ, I
d
avec le même modus operandi que le réglage précédent.
- ÉTAT DES CONTACTS SIGNALISATION, std/+. En appuyant sur cette touche, nous
sélectionnons l'état des contacts du relais commuté des sorties 7-8-9 qui signalise
l'enclavement. Pour (Std) 8-7 NA / 8-9 NC et pour (+) 8-7 NC / 8-9 NA et le symbole +
apparaît sur le display.
- RECONNEXION AUTOMATIQUE, REC. Sur les displays de nbre de reconnexions partielles,
en appuyant sur la touche REC, nous sélectionnons la séquence de reconnexion
correspondant au type que nous visualisons. Par défaut, il y a pour le différentiel la nº10 et
pour le magnétothermique la nº5.
SÉQUENCES DE RECONNEXION PAR DÉCLENCHEMENT DIFFÉRENTIEL
SREC NºRECONNEXIONS
0
1 6
2 30
3 8
4 6
5 6
6 7
7 10
8 10
9 8
10 10
11 6
12 31
13 6
14 ...
NOTE: Les séquences de reconnexion différentiel marquées avec MAG sont celles conseillées pour
des interrupteurs automatiques motorisés avec ou sans bobine de déclenchement. I >63 A.
Relais de protection différentiel électronique avec reconnexion automatique RGU-10C MT
Type Sensibilité (A)
0,03-0,1-0,3-0,5-1-3
RGU - 10C MT par réglage direct
5-10-30 par SETUP
Cause du déclenchement
Test
Signal à distance
déclenchement/réarmement
Différentiel
Magnétothermique
Communications
Autres MESSAGES par display
SAVE
EXIT
OVR
ERR
IMPORTANT !
,I et std/+)
d d
. En appuyant sur la touche, le
d
. En appuyant sur la touche, nous réalisons l'opération
SÉQUENCE TEMPS TEMPS DE RESET
La reconnexion est inhabilitée.
8, 16, 30, 59, 115 et 224 s 15 minutes
20, 40 s et 5 minutes le reste. 15 minutes
30 s, 1, 2, 3, 4, 5, 6 et 7 minutes 15 minutes
10, 20, 30, 60, 130 et 600 s 15 minutes
2, 4 et 8 minutes le reste. 15 minutes
30 s, 1, 2, 3, 4, 8 et 16 minutes 30 minutes
1 minute 30 minutes
90 s 30 minutes
2, 4 et 6 minutes le reste 15 minutes
3 minutes 30 minutes
2, 4, 8, 16, 32 et 64 minutes 15 minutes
2, 4 et 6 minutes le reste 15 minutes
8 s 15 minutes
...
Retard déclenchement (s)
INS-SEL-0,02-0,1-0,2-0,3-0,4-0,5-0,75-1
Par réglage direct
3-5-10 par SETUP
SREC
0
1
2
3
4
5
6
7
- COM, PER(1) / BD(9.6) /PAR(0), communications
Message display
TESt
- FREQ, (50) fréquence (Hz)
EXT
- LIM,(1s,
- SEC. T, (NO),état de contacts 13-14-15 [NA/NC]
DIF / valor
MAG
- TRIP, (MA), élément de coupure (sans bobine)
REM
- RST.C, (NO), reset du compteur partiel.
Plusieurs valeurs de configuration
Sortie hors mode de programmation
Lecture de valeur hors échelle
Mauvaise connexion de toroïdal
RÉGLAGES PAR SETUP
En appuyant longuement sur PROG, nous activons le menu de programmation. Sur ce
mode d'écran, au moyen des boutons poussoirs PROG et O, nous déplacerons et
nous modifierons les valeurs de configuration de l'équipement par les sous-menus.
Avec PROG et O, nous affichons les sous-menus. Avec O, nous affichons également
les valeurs à choisir. Nous varions la valeur qui est configurée avec PROG. SAVE est
affiché par display en sortant
inactif, l'équipement sort du mode de programmation en affichant EXIT par display
sans aucun changement. Dans le sous-menu TRIP (élément de coupure), la valeur NA
pour magnétothermique
sortie 5-6, par défaut 5-6 sont NA (St).
CARACTÉRISTIQUES TECHNIQUES
- Type de relais: Électronique, classe A. Filtrage de courant à haute fréquence.
- Type de reconnexion: Automatique, touche RESET et coupure alimentation.
- Tension d'alimentation nominale:
- Température de travail: -10 / +50 ºC
- Connexions :
Section câble permise: 0,127 - 2,082 mm
Couple de serrage recommandé: 0,5-0,6 N.m
Longueur de câble à désisoler: 7 mm
- Caractéristiques contacts commutés de sortie 13-14-15, 7-8-9 et 6-5.
Courant Nominal/Maximum courant instantané: 6/10 A c.a.
Tension Nominale: 230V c.a.
Charge Nominal en AC: 2 500 V·A
Contacts protégés par varistor.
- Caractéristiques varistor
Tension maximum : 275 V c.a
- Caractéristiques entrée de déclenchement/réarmement externe 1-2
...
Entrée non optocouplée
Communications
Disponible
RS-485
Par exemple RGU-10C MT alimenté à 110 V c.a P24652001
SÉQUENCES RECONNEXION PAR DÉCLENCHEMENT
Nº RECONNEXIONS SÉQUENCE TEMPS
La reconnexion est inhabilitée.
2 1 minute
2 1 minute
2 90 s
2 90s
2 3 minutes
...
...
Valeurs par défaut dans le SETUP
3A), échelle de valeurs (Id / td)
hors du mode de programmation. Dans le cas de clavier
sans bobine et NB avec bobine. SEC.T définit les contacts de
MAGNÉTOTHERMIQUE
TEMPS DE RESET
30 minutes
60 minutes
30 minutes
60 minutes
30 minutes
... ...
... ...
M98205901-02-10A
