  5. TSS550
  6. Mode d'emploi

Abus TSS550 Mode D'emploi

Masquer les pouces Voir aussi pour TSS550:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Serrure à
crémone pour

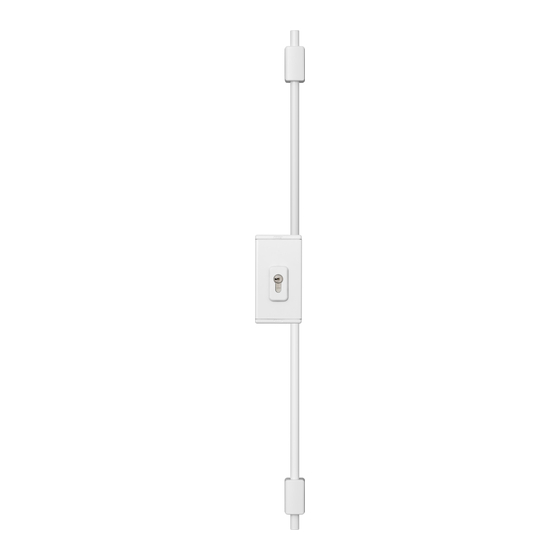

porte TSS550
www.abus.com
12

Publicité

Table des Matières
loading

Manuels Connexes pour Abus TSS550

Sommaire des Matières pour Abus TSS550

  • Page 1 Serrure à crémone pour porte TSS550 www.abus.com...

  • Page 2: Contenu D'emballage

    Les agréments mentionnés ne s’appliquent que lors de l’utilisation d‘un cylindre de porte agréé VdS de classe A ou de classe supérieure. La serrure à crémone TSS550 est enregistrée et certifiée par VdS sous la référence M 113310. Le numéro de registre DIN Certco est le 6N028.
  • Page 3 Pièces détachées (Fig. 1)

  • Page 4: Indications Générales

    Elle s‘adapte à toutes les portes conventionnelles en bois, métal et plastique. Le TSS550 peut être équipé de cylindres de porte ABUS ou d‘autres fabri- cants conformément aux normes en vigueur EN DIN 1303 / DIN 18252.

  • Page 5: Réglage Du Sens De La Fermeture Et Tableau Des Longueurs Du Cylindre De Porte

    V. Réglage du sens de la fermeture et tableau des longueurs du cylindre de porte La serrure est pré-montée pour les portes DIN gauche (Fig.3). La serrure est également réver- sible DIN droite. Pour ce faire, retirer les deux platines de guidage du mécanisme de serrure (1).

  • Page 6: Montage De La Serrure

    VI. Instructions de montage pour portes ouvrant vers l’intérieur Indications importantes : • Vérifier si la serrure est bien adaptée à une installation sur la porte. • Vérifier le réglage de la porte avant le montage et le régler le cas échéant. L’écart entre le panneau de porte et la gâche basse doit mesurer 3 mm au minimum (épaisseur de la gâche basse : 2 mm).
  • Page 7 Fig. 7 vous devez porter une attention aux plaques de support du raccord de passage ABUS PA1018 lors que vous positionnez la position des tiges de verrouillage. L‘unité complète doit être positionnée sur le panneau- de porte de sorte que la tige de verrouillage inférieure se trouve à...
  • Page 8 7. Faites glisser la tige de verrouillage inférieure Fig. 10 (7) entièrement vers le bas en déverrouillant manu- ellement la languette (voir la flèche): La tige de verrouillage doit bien s‘engager dans le trou de forage. 8. Marquez les trous du cylindre et les trous traversants pour la fixation de la rosace extérieure (4) et dévissez le mécanisme de verrouillage (1) et la tige de verrouillage (7) du panneau de porte.
  • Page 9 à tête fraisée Ø 4,8 x 38 mm (16). Utilisez, le cas échéant, une serrure TSS550 disponible en tant qu‘accessoire pour les portes encastrées. 16. Replacez les bouchons (6) sur les boîtes de guidage du verrou (5). Respectez le sens de la flèche (flèche sur la face interne des bouchons).

  • Page 10: Accessoires Spéciaux

    à deux tours de clé dans le sens inverse que précédemment. 3. Le TSS550 ne nécessite pas d’entretien et n’a pas besoin d’être graissé. Ne pas utiliser de produits d’entretien corrosifs ou abrasifs pour le nettoyage des surfaces.
  • Page 11 à un trou de Ø 24 mm ou plus et d’une profondeur de 36 – 45 mm ; sceller la douille de sol dans le béton, la coller ou l’assembler par pression. Kit crémone TSS550 (version étendue) Pour les vantaux de porte d‘une hauteur de plus de 2750 mm, il existe également des barres de...
