2
Remarques relatives à la
documentation
2.1
Notice d'emploi originale
La présente notice constitue une notice d'emploi originale au
sens de la directive sur les machines.
2.2
Respect des documents applicables
▶
Il est impératif de se conformer à toutes les notices d'em-
ploi et d'installation qui accompagnent les composants
de l'installation.
2.3
Conservation des documents
▶
Remettez cette notice ainsi que tous les documents ap-
plicables et, le cas échéant, les accessoires nécessaires
à l'utilisateur.
2.4
Validité de la notice
La présente notice s'applique exclusivement aux appareils
suivants :
Désignation de modèle
Stations de recharge solaires
VPM 20/2 S
VPM 60/2 S
Vases d'expansion solaires
18 l
25 l
35 l
50 l
80 l
100 l
Vases d'appoint solaires
5 l
12 l
18 l
0020160758_01 Station de charge solaire Notice d'installation et de maintenance
Remarques relatives à la documentation 2
Référence d'article
0010014314
0010014315
302097
302098
302428
302496
302497
0020020655
302405
0020048752
0020048753
3
Description de l'appareil et de son
fonctionnement

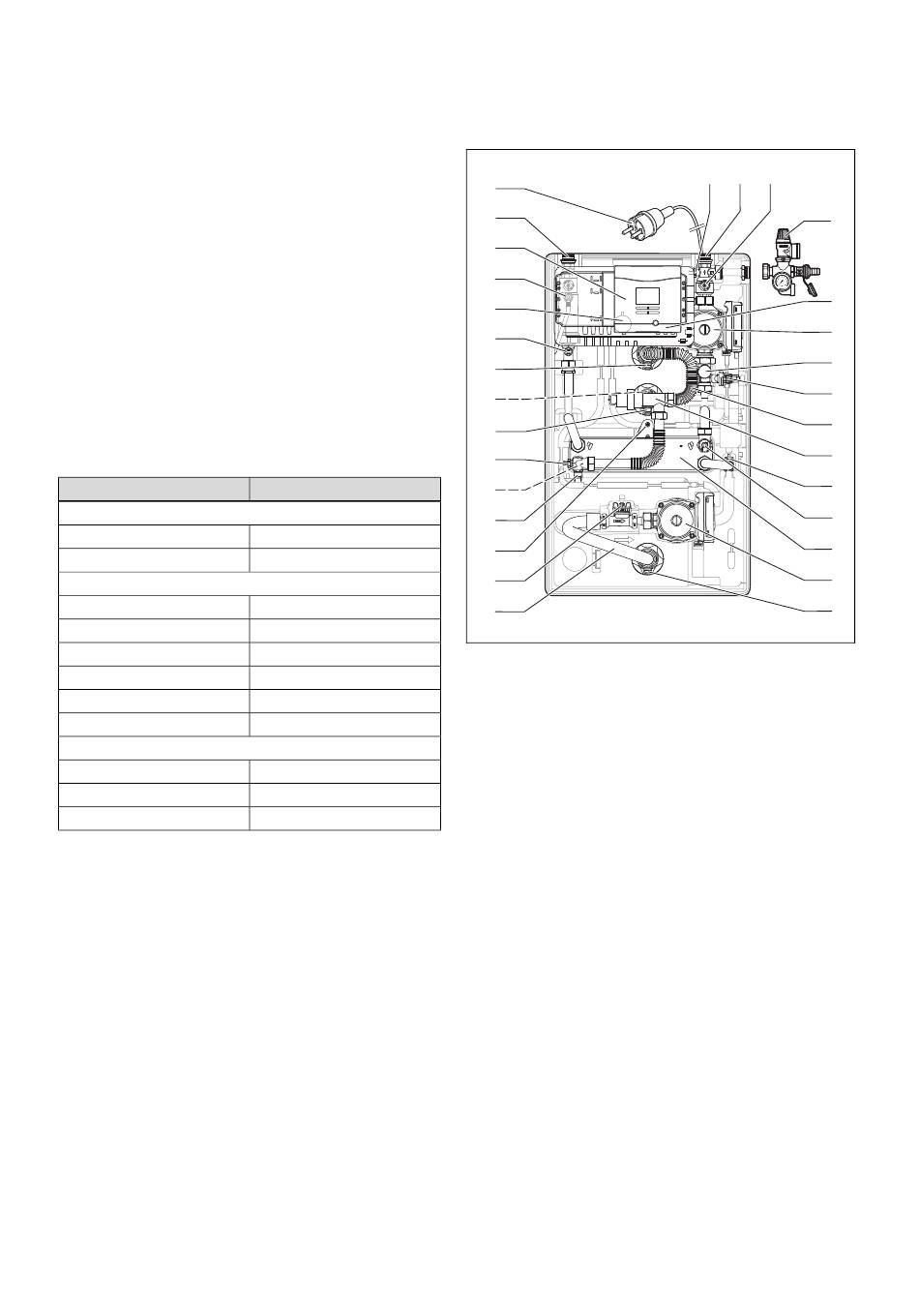

3.1
Structure
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
Sonde de température T2
2
Circuit solaire, retour
3
Vanne d'isolement avec
clapet de retenue
4
Groupe de sécurité
5
Panneau
6
Pompe solaire
7
Robinet de remplis-
sage/vidange
8
Capteur de pression
9
Circuit du ballon d'accu-
mulation, départ 1
10 Vanne 3 voies
11 Sonde de température T4
12 Regard
13 Échangeur de chaleur à
plaques
14 Pompe de charge du
ballon
15 Vanne d'isolement, retour
La station de charge solaire intègre tous les sous-groupes
hydrauliques et électriques. Il n'est donc pas nécessaire
d'installer en plus une sonde de capteur ou une sonde de
ballon. La station de charge solaire est équipée d'une sonde
de température à titre de sécurité.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16 Circuit du ballon d'accu-
mulation, retour
17 Débitmètre DN10
18 Fixation pour vis de sûreté
19 Détecteur de température
20 Clapet de retenue
21 Sonde de température T3
22 Vanne d'isolement, départ
2
23 Circuit du ballon d'accu-
mulation, ballon 2
24 Vanne d'isolement, départ
1
25 Sonde de température T1
26 Passe-câble
27 Vis de purge
28 Système DIA
29 Circuit solaire, départ
30 Fiche de secteur
