Exemple 1

Dans l'exemple suivant, un barre pleine de diamètre 51 mm (2 po) est utilisée et la longueur

de la pièce finie est de 25 mm (1 po). Le découpage des pièces est effectué avec un outil à

tronçonner de largeur .125 pouce. Le dégagement entre outil et broche est de .875 pouce.

1. Entrer 1.125 pour la variable macro #3100 Longueur de pièce + Découpage + surfaçage.

2. Entrer 2.0 pour la variable macro #3101 Longueur de poussée initiale.

3. Entrer 1.0 pour la variable macro #3102 Longueur de bridage minimale.

4. Placer une barre sur le plateau de chargement.

5. Passer en mode MDI, entrer G105 et appuyer sur sur Démarrage de cycle. La machine va

charger la barre, la pousser dans le tour de la valeur réglée dans la variable #3101 (Longueur de

poussée initiale), puis la brider.

6. Régler les décalages d'outils.

7. Sélectionner le programme, appuyer sur le bouton de mode de mémoire, puis sur le bouton de

Démarrage de cycle.

O00020 (DÉCOUPAGE ET AVANCE DE BARRE)

T404

G50 S500

G96 S500 M03

G00 X2.1 Z0.1 M08

Z-1.125 (1 POUCE DE PIÈCE PLUS LA LARGEUR DE L'OUTIL)

G01 X-0.05 F0.005

G00 X2.1

G53 X0

G53 Z0

G105

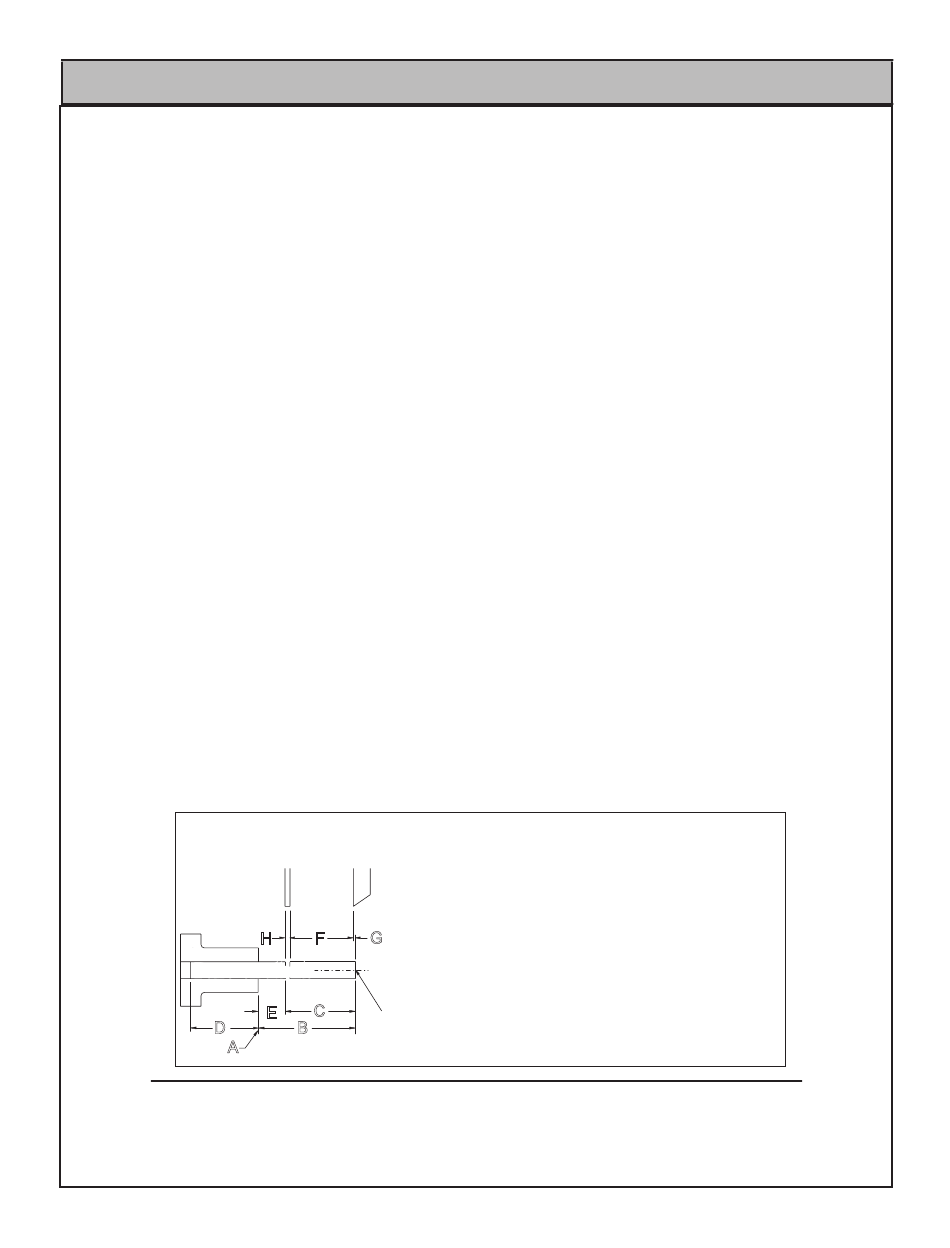

Outil à

M30

tronçonner

Pince

Barre en attente

REMARQUE : Après cette procédure, les programmes de pièces utilisant une commande d'avance

de barre au commencement, doivent être contournés lors de l'exécution de la première pièce. Ne pas

utiliser un PXXXX (sous-programme de tronçonnage de pièce) sur la même ligne que celle de la com-

mande G105. Cela entraînerait le tronçonnage d'une pièce vierge lors de chaque changement de barre.
