Mediciones típicas y precisión
Consulte la sección "Especificaciones" en relación con las condiciones de operación y el coeficiente de
temperatura.
La precisión se especifica de la siguiente manera: ± (un porcentaje de la lectura + una cantidad fija) a
23 °C ± 5 °C (73,4 °F ± 9 °F).
La frecuencia debe hallarse dentro del ancho de banda especificado para formas de onda no sinusoidales.
Los factores de cresta, salvo que se especifique de manera diferente, son de la manera siguiente:
• Factor de cresta < 2,5:1 a plena escala
• Factor de cresta < 5,0:1 a escala media
Frecuencia
Sensibilidad
Función
(sinusoidal RMS)*
6,000 V 2,000 V
60,00 V 20,00 V
600,0 V 100,0 V
1000 V 600 V**
200,0 A 10,0 A
2000 A 100 A
6,000 V VFD 0,6 V ~ 2,4 V†
60,00 V VFD 6 V ~ 24 V†
600,0 V VFD 60 V ~ 240 V†
* La desviación de CC debe ser menor que el 50% del valor sinusoidal RMS.
** Si hay desviación de CC presente, no deberá exceder 100 V.
† La sensibilidad disminuye de 10% a escala completa a 200 Hz hasta
40% de escala completa a 400 Hz.

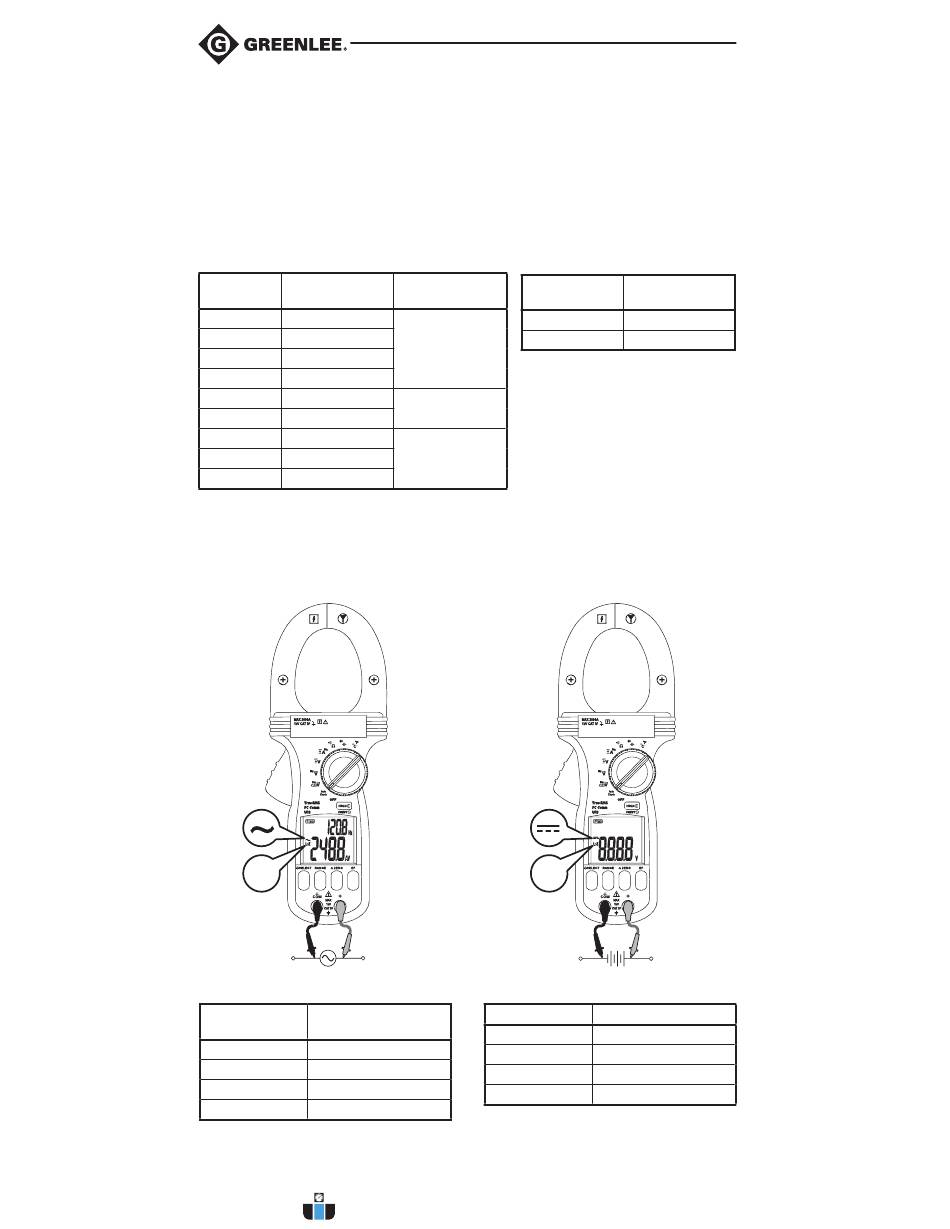

Mediciones AutoCheck™
LoZ
Modo de voltaje de CA AutoCheck™
Precisión a
Escala
50 Hz a 60 Hz
6,000 V ± (1,5% + 0,005 V)*
60,00 V ± (1,5% + 0,05 V)
600,0 V ± (1,5% + 0,5 V)
1000 V ± (1,5% + 5 V)
* Entrada > 1,5 V CA.
Impedancia de entrada: LoZ (consulte la sección LoZ de "Cómo utilizar las distintas funciones")
28
www.calcert.com
15
10 20
5 25
0 30
Precisión de la escala de frecuencias
Escala de la
Escala
pantalla
xxx.x
xxxx
40,0 Hz ~ 1999 Hz
20 Hz ~ 400 Hz
10 Hz ~ 400 Hz
LoZ
Modo de voltaje de CC AutoCheck™
Escala
6,000 V
60,00 V
600,0 V
1000 V
* Entrada > +1,5 V CC o < -1,5 V CC.
Precisión
± (0,1% + 0,4 Hz)
± (0,1% + 4 Hz)
Precisión
± (1,3% + 0,005 V)*
± ( 1,3% + 0,05 V)
± (1,3% + 0,5 V)
± (1,3% + 5 V)
