11.7 Condiciones climáticas
Temp. de funcionamiento:
Temp. de almacenamiento:
Humedad relativa del aire:
Altura:
11.8 CEM
Inmunidad a interferencias:
Emisión de interferencias:
11.9

Seguridad del aparato

Diseño según:
Clase de protección: clase de protección 2 (parte
Solo la parte delantera está clasificada
como accesible para el operador.
Campo de trabajo:
Aislamiento:
Entradas de señales y alimentación de sensor:

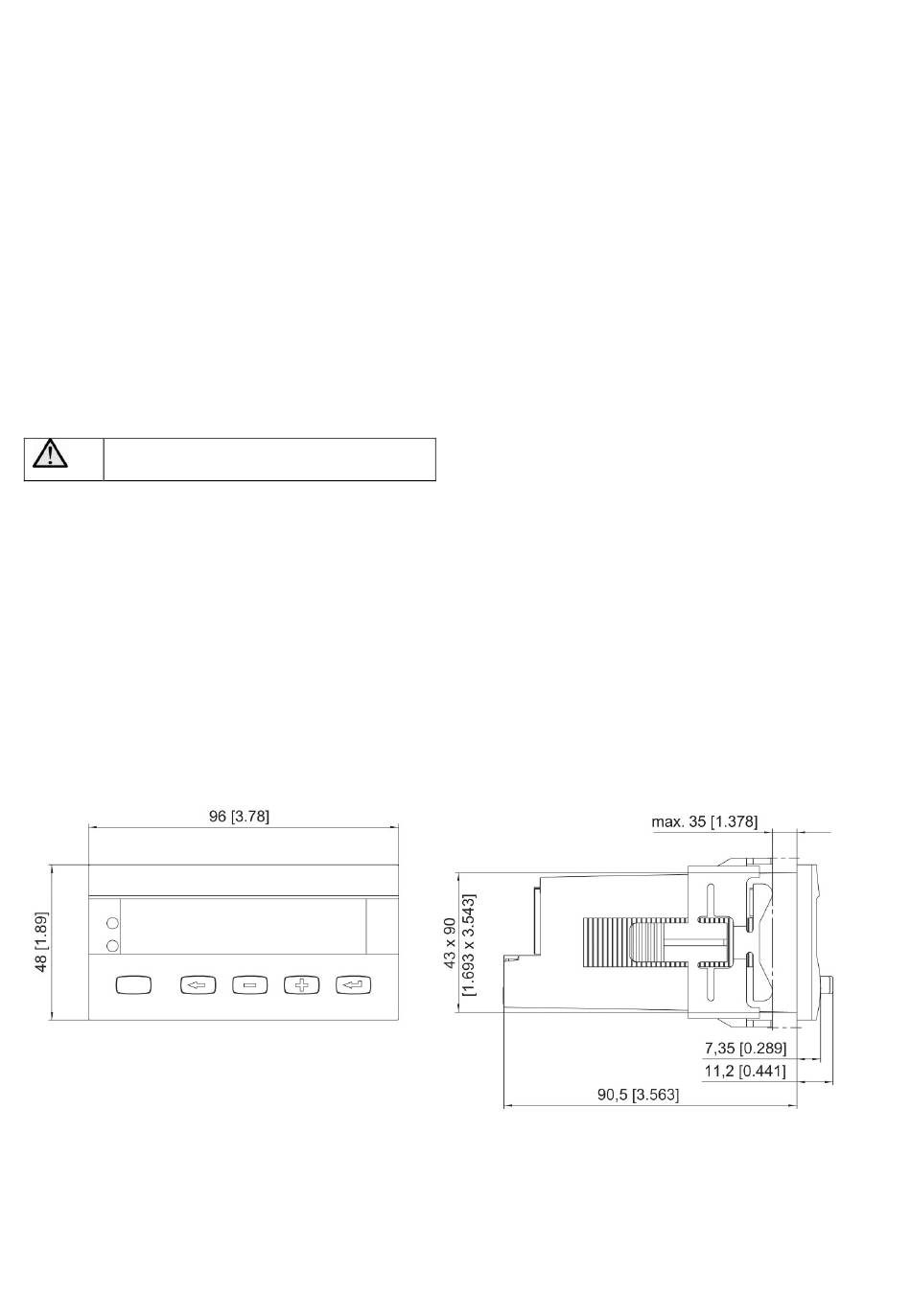

12 Dimensiones
Cotas en mm [inch]
Recorte del cuadro de mando 92
Página 20
-20°C ... +65ºC
-25°C ... +75ºC
93 % a +40°C,
sin condensación
hasta 2000 m
EN61000-6-2
con líneas de señal y
de mando blindadas
EN55011 Clase B
EN 61010 parte 1
delantera),
Grado de suciedad 2
categoría de sobretensión II
Parte delantera: doble
aislamiento,
Parte trasera: aislamiento
básico
SELV
+0,8 +0,6
x 45
11.10 Datos mecánicos
Carcasa: montaje en cuadro de mando
según DIN 43 700, RAL 7021
Dimensiones: 96 x 48 x 102 mm
Recorte del 92
cuadro de mando:
Prof. de montaje: aprox. 92 mm inc. bornes
Peso: aprox. 180 g
Índice de protección: IP 65 (cara frontal, solo el
aparato)
Material de Policarbonato UL94 V-2
la carcasa:
Resistencia a vibraciones
EN60068-2-6: 10 - 55 Hz / 1 mm / XYZ
30 min en cada dirección
Resistencia a sacudidas:
EN60068-2-27 100G / XYZ
3 veces en cada dirección
EN60068-2-29 10G / 6 ms / XYZ
2000 veces en cada dirección
11.11 Conexiones
Tensión de alimentación y salidas:
Bornes roscados, 8 polos, paso 5,00
Sección de conductor, máx. 2,5 mm²
Entradas de señal y de mando:
Bornes roscados, 9 polos, paso 3,50
Sección de conductor, máx. 1,5 mm²
+0,8 +0,6
x 45 mm
