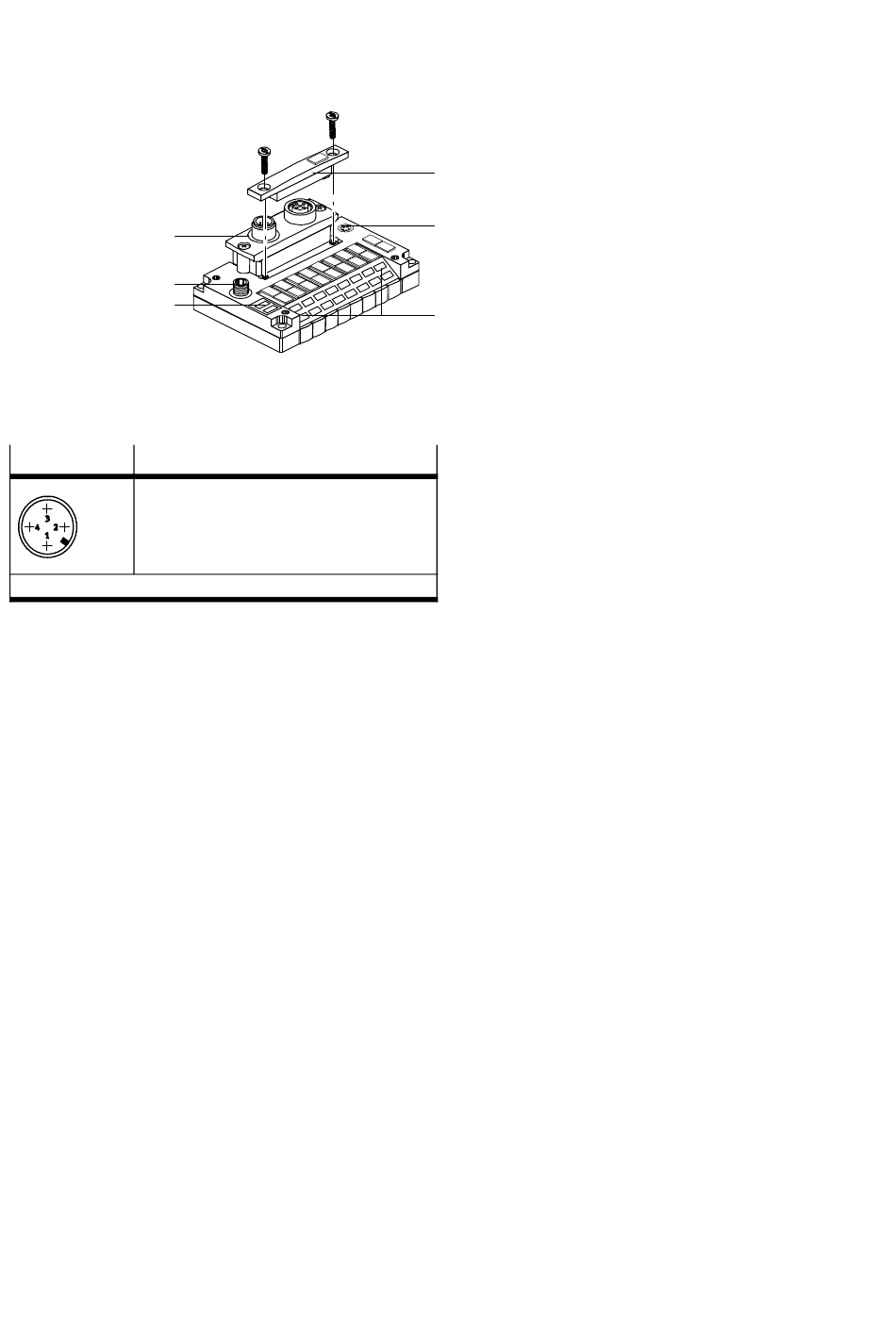

2 Anschluss- und Anzeigeelemente
1
Schaltermodul
(abgenommen)
2
CP-Erweiterungs-
anschluss
3
Schaltzustands-
6
anzeige CPV-
Ventilspulen
4
Busstatus- und
5
Power-LEDs
5
Anschluss für Span-
4
nungsversorgung
6
Feldbusanschluss
(hier: Micro-Style-
Anschluss)
2.1 Pinbelegung des Spannungsversorgungsanschlusses
M12-Anschluss Pin-Nr.
1. DC 24 V Betriebsspannung Elektronik und
Eingänge
2. DC 24 V Lastspannung Ventile
3. 0 V
4. Erdanschluss
*)
Bei angeschlossenen Modulen am Erweiterungsanschluss
4
*)
