Einbau

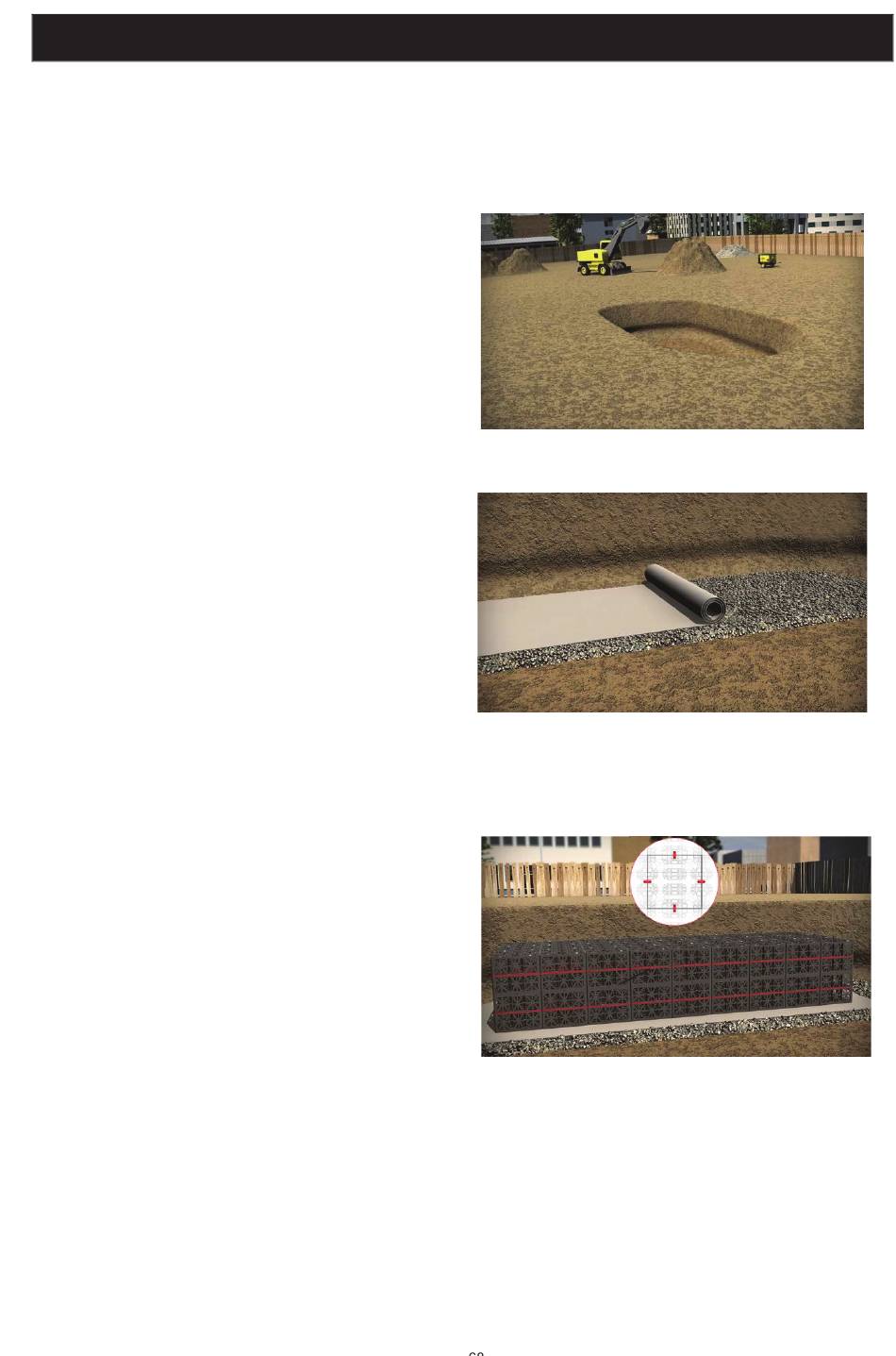

Die Abmessung der Baugrube richten sich nach den Dimensionen der Versickerungsanlage sowie einem
umlaufenden Arbeitsraum von ca. einem Meter Breite, siehe Kapitel 5.3.
7.1

Baugrube vorbereiten

Die Baugrubensohle muss grundsätzlich als waa-
grechtes, ebenes und tragfähiges Planum vorbe-
reitet werden. Spitze Gegenstände, größere Steine
oder ähnliche Fremdkörper sind zu entfernen.
Anschließend wird eine ca. 80 mm starke Sauber-
keitsschicht aus Kies (Körnung 8/16) aufgetragen.
Diese wird anschließend Plan gezogen und dient
als Grundlage für die weiteren Schritte.
7.2

Auslegen mit Geotextil

Das Geotextil bildet die Schutzschicht für die Rigo-
lenelemente und vermeidet das Eindringen von
Schmutz in die Rigole. Beschädigungen am Geo-
textil sind zu vermeiden.
Das Geotextil wird in Bahnen auf die Sauberke-
itsschicht ausgelegt. Auf eine ausreichende Über-
lappung (30 cm) an den Stößen ist zu achten.
Da die gesamte Versickerungsanlage im weiteren
Verlauf mit dem Geotextil eingeschlagen wird, ist
bereits zu diesem Zeitpunkt auf eine ausreichend
flächige Verlegung zu achten!
7.3

Positionieren der Rigolenelemente

Die Rigolenelemente werden auf das Geotextil
gestellt und mit den Eco Verbindungselementen
verbunden.
Der EcoBloc Inspect 420 wird vorzugsweise mit
dem Inspektionskanal (offene Seite) in
Längsrichtung gelegt.
