Page 1: Table Des Matières
Exploitation de l’ouvrage INFORMATIONS PRODUIT respectés. Tout manquement à ces DONNÉES TECHNIQUES règles annulera systématiquement Données techniques de l’EcoBloc Inspect flex la garantie. Lisez également toutes Données techniques de plaque de fond pour EcoBloc les notices des autres éléments Inspect flex fournis par la société...
Page 2: Généralités
« Travaux de terrassement à ciel ouvert », pour l’installation, la pose et l’entretien de l’ouvrage. GRAF propose un large assortiment d’accessoires adaptés les uns aux autres et pouvant être assemblés en systèmes complets. GRAF décline toute prise en charge sous garantie en cas d’utilisation d’accessoires non conformes.
Page 3: Informations Produit
330360 Rallonge pour regard VS DN 600 GRAF 371003 Regard de répartition VS - DN 600 GRAF 330361 Accessoires Event DN 100 369017 Regard d’inspection DN 200 340527 Géotextile GRAF-Tex, 1 ML = 5m² (rouleau de 5m de large) 231002...
Page 4: Données Techniques
Matériau 100 % polypropylène (PP), matériau recyclé Recouvrement max/min Voir tableau Tableau 1 Données techniques de plaque de fond pour EcoBloc Inspect flex Volume (brut/net) 25 l / 20 l Dimensions (longueur x largeur x hauteur) 800 x 800 x 40 mm...
Page 5: Transport & Stockage

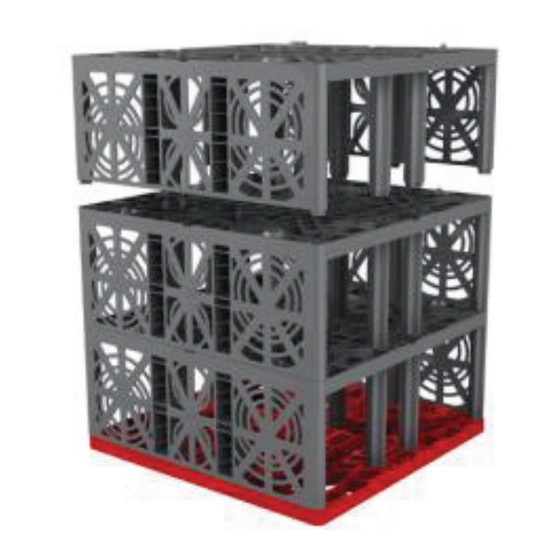

Transport et stockage Les éléments d’ouvrage d‘infiltration ou de rétention EcoBloc Inspect flex sont stockés et transportés en lots emballés de 14 ou bien 16 éléments ; avec pour dimensions au sol 0,8 m x 0,9 m. Les plaques de fond EcoBloc Inspect flex sont habituellement conditionnées et transportées sur une palette séparée.
Page 6: Choix De L'emplacement
5. CHOIX DE L’EMPLACEMENT CHOIX DE L’EMPLACEMENT Emplacement Choisissez l’emplacement de l‘ouvrage d’infiltration de sorte à ce que de l’eau s’en écoulant ne puisse pas endommager ni bâtiment ni autre installation à proximité. Afin d’empêcher érosion, ravinement ou affouillement, les ouvrages d’infiltration doivent être implantés à une distance équivalente à une fois et demi leur profondeur d’enfouissement.
Page 7: Dimensions De La Fouille
5. CHOIX DE L’EMPLACEMENT Dimensions de la fouille Le dimensionnement de l’ouvrage d’infiltration pourra être réalisé selon la fiche de calcul DWA A-138 (confer 1.1). Veuillez nous contacter pour un dimensionnement. Les dimensions de la fouille sont déterminées d’après le dimensionnement ci-dessus et comme suit : - Longueur de l’ouvrage (donnée par le dimensionnement) + 1 m d’espacement de travail (tout autour de l’ouvrage) - Largeur de l’ouvrage (donnée par le dimensionnement) + 1 m d’espacement de travail (tout...
Page 8: Classes De Charge
≤ 12 t, poids lourds ≤ 30 t, ≤ 40 t ou ≤ 60 t. Les recouvrements max et min des différentes classes de charge sont repris dans le tableau 1. Tout autre type d’implantation doit toujours être réalisé en concertation avec la société GRAF. N’utilisez que du remblai (matériau / terre d’origine et/ou gravier) ayant un poids volumique maximal de 20kN/m³.
Page 9: Pose D'un Ouvrage D'infiltration
7. POSE D’UN OUVRAGE D’INFILTRATION POSE D’UN OUVRAGE D’INFILTRATION La taille de la fouille est déterminée par les dimensions de l’ouvrage d’infiltration ou de rétention ainsi que de l’espace de travail tout autour d’environ 1 m de largeur, voir à cet effet chap.5.3 Préparation de la fouille Le fond de fouille doit être parfaitement plan, horizontal et solide.
Page 10 Le sens de pose des parois de fermeture coïncide avec le sens d’écriture du logo GRAF. Vous pourrez réaliser des raccordements en DN 110, DN 160 ou DN 200 pour l’alimentation, les évents et/ou le canal d’inspection.
Page 11: Pose Du Tuyau D'alimentation
7. POSE D’UN OUVRAGE D’INFILTRATION Une fois tous les blocs installés, enveloppez entièrement l’ouvrage avec le géotextile. Le géotextile empêchera la pénétration de saletés du remblai dans l’ouvrage d’infiltration. Attention! Risque accru de dérapage sur les éléments de l’ouvrage par temps humide et gel! Pose du tuyau d’alimentation Coupez le géotextile en croix à...
Page 12: Remblayage De L'ouvrage D'infiltration
7. POSE D’UN OUVRAGE D’INFILTRATION Remblayage de l’ouvrage d’infiltration Avant le remblayage de la fouille, assurez-vous que toutes les conduites d’alimentation, évents ainsi que regards soient raccordés. Assurez-vous géotextile n’a bougé. chevauchements devront rester tels que pendant la pose. Il est interdit de rouler directement avec des engins de chantier sur les blocs.
Page 13: Pose D'un Ouvrage De Rétention
Pose d’un ouvrage de rétention Pour une utilisation comme ouvrage de rétention, installez un régulateur de débit dans un regard adapté. Pour de plus amples renseignements et conseils, n’hésitez pas à contacter la société GRAF ou votre distributeur local. Remarque : Pour un ouvrage de rétention, il faut impérativement tenir compte du niveau de la nappe...
Page 14: Installation Sous Passage Véhicules Jusqu'à 60 T
9. INSTALLATION SOUS PASSAGE VÉHICULES JUSQU’À 60 T INSTALLATION SOUS PASSAGE VÉHICULES JUSQU’À 60 T Remarques : Les structures alvéolaires sont installées et raccordées conformément au chapitre 6 et 7. Les évents doivent être installés dans les espaces verts. Les matériaux de remplissage des différentes couches de sol peuvent avoir un poids spécifique maximal de 20 kN/m³...
Page 15: Passage D'engins De Chantier
Poids total : env. 12 t min 0,5 Réparti sur : uniformément sur 2 rouleaux Dimensions : 5,9 x 2,3 m min 0,8 Camions ≤ 60 tonnes Pour des matériaux et engins différents que ceux mentionnés ci-dessus, veuillez consulter la société GRAF...
Page 16: Autres Cas D'utilisation
11. AUTRES CAS D’UTILISATION 11. AUTRES CAS D’UTILISATION La documentation présente ne traite que de l‘utilisation des éléments EcoBloc Inspect flex servant à la rétention, au stockage ou infiltration d’eau de pluie. Toute autre utilisation doit avoir reçu l’accord de la société...
