Manuel d'installation et d'utilisation
ANNEXE (II):

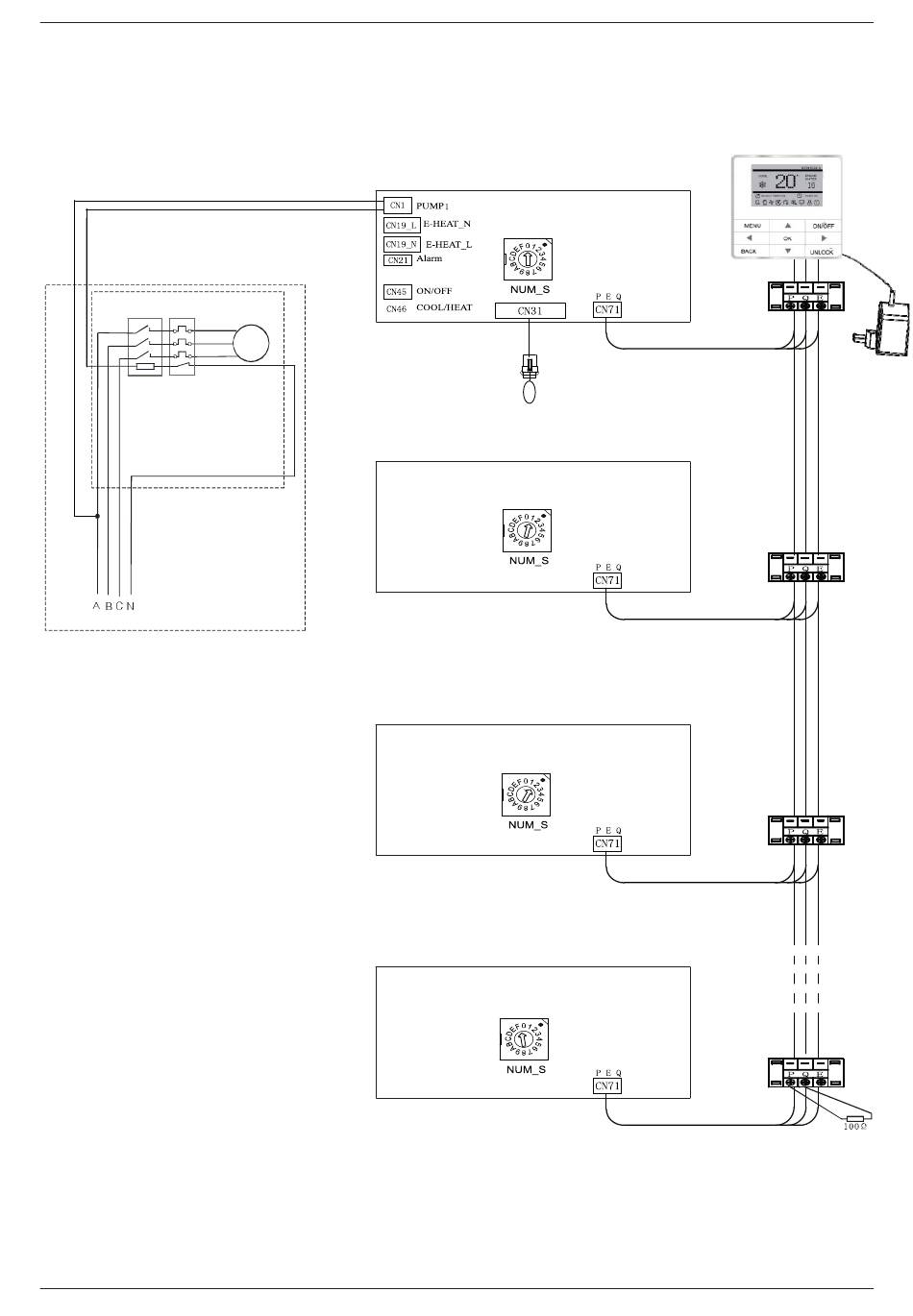

Schéma électrique: Connexion électrique entre l'unité principale et les esclaves
Relais sur-
Contacteur courant
Remarques: Le câblage des
composants auxiliaires (pompe,
résistance auxiliaire) est seulement
pour votre information.
Alimentation
380-415V 3N-50Hz
Remarque: Pour l'appareil, il s'agit d'un module hydraulique ou d'une pompe auxiliaire.
Connecteur CL97391
Pompe
Refroidisseur Modulaire MUENR-H7
Principal Nº 0
ENC1 --> 0
Tw (Capteur de température de sortie d'eau totale)
Esclave Nº 1
ENC1 --> 1
Esclave Nº 2
ENC1 --> 2
Esclave Nº 15
ENC1 --> F
36
09.20.2015
Transformateur
AC220-240V/AC 10 V
